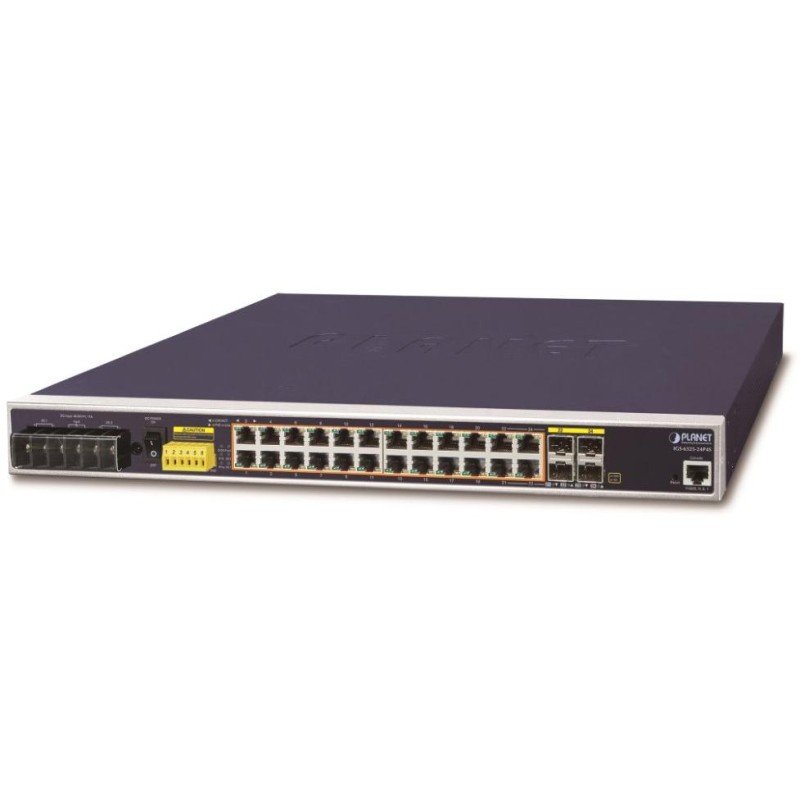

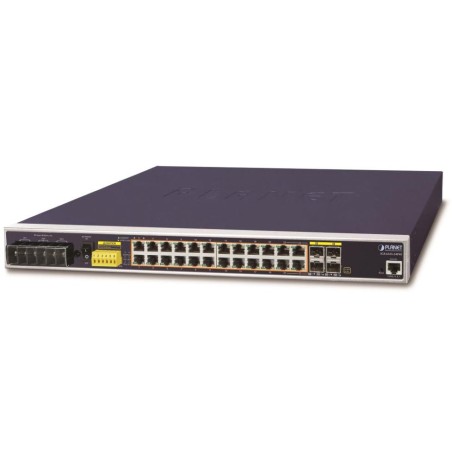

PLANETA IGS-6325-24P4S
Przemysłowy zarządzalny przełącznik L3 24x 10/100/1000BASE-T RJ-45 z obsługą zasilania PoE+ do 440 W, 4x 100/1000BASE-X SFP
Zarządzanie Web/SNMPv3, 256 sieci VLAN 802.1Q, protokół Spanning Tree, protokół Rapid Spanning Tree, agregacja łączy LACP 802.3ad, kształtowanie portów, QoS, podsłuch DHCP, obsługa ONVIF, pierścień ERPS — czas odzyskiwania transmisji danych wynosi mniej niż 10 ms (ITU-T G.8032 ERPS Ethernet Ring Protection Switching).
Zabezpieczenie przeciwprzepięciowe ESD, stopień ochrony IP30, temperatura pracy od -40 do 75 °C, bezwentylatorowy - bez wentylatorów.
Inteligentne przełączniki dla przemysłowego Ethernetu są zaprojektowane do trudnych warunków pracy z szerokimi zakresami temperatur roboczych, niestabilnym zasilaniem i częstymi wstrząsami. Zapewniają również doskonałe możliwości wielopołączeniowe, aby osiągnąć solidną łączność systemową z bardzo krótkim czasem odzyskiwania.
Jest wyposażony w metodę redundancji wykorzystującą protokół Spanning Tree (którego czas odzyskiwania jest rzędu sekund i ułamków sekund). Routing L3 jest obsługiwany dla maksymalnie 128 reguł i 128 interfejsów VLAN.
Przełączniki serii IGS umożliwiają wdrożenie znanej technologii Ethernet w środowiskach przemysłowych. Nadają się również do instalacji w szafach zewnętrznych o dużych wahaniach temperatur roboczych (zwykle aplikacje bezprzewodowe i MAN ISP).
Ich wielką zaletą jest wydłużony średni czas między awariami (MTBF)!
PODSTAWOWE DANE TECHNICZNE
Właściwości fizyczne:
Porty: 24 x RJ-45, 4 x SFP, 1 x RJ-45 (RS232) port szeregowy konsoli
Pamięć: 16 tys. adresów MAC, bufor 32 Mbit
Przepustowość: magistrala 48 Gbps, przepustowość 35,71 Mpps (64B)
Obsługa transmisji: JumboFrame 10kB
Wersja protokołu IP: IPv4, IPv6
Projekt: do montażu w szafie 1U
Zasilanie: redundantne, DC 48-56 V (zalecane 53 V DC dla wyjścia PoE+), 11 A, całkowity pobór mocy do 440 W (zasilacz nie jest dołączony)
Ochrona: ESD do 5 kV
Temperatura pracy: -40 do 75°C, wilgotność do 95%
Wymiary: 440 x 300 x 44 mm
Waga: 3740g
Funkcje administracyjne:
Zarządzanie: konsola przez RJ-45, Telnet, Web, SNMP v1, v2c, v3, SSH, TLS, SSL
Kontrola dostępu: protokół ACL oparty na IP i MAC, 256 reguł
Trasowanie L3: statyczne reguły 128, 128 interfejsów VLAN; dynamiczny OSPF v2
Filtr i powiązanie ACL:
IP ACL, filtrowanie ruchu według adresu IP, protokołu, portu, flag TCP
MAC ACL, filtrowanie ruchu według adresu MAC, identyfikatora VLAN i kombinacji flag priorytetowych
Priorytetyzacja ruchu QoS: 8 poziomów, priorytetyzacja ruchu według portu, DSCP/ToS w pakiecie IP, znaczniki 802.1p lub 802.1Q
Ustawienia przepustowości
kształtownika portu w zakresie 10 kb - 13 Gb/s (przychodzący), 100 kb - 13 Gb/s (wychodzący)
Obsługa sieci VLAN: IEEE 802.1Q
do 256 grup VLAN, do 4096 identyfikatorów VLAN
Tunelowanie Q-w-Q
Prywatna krawędź sieci VLAN (PVE)
Sieć VLAN oparta na adresie MAC
VLAN oparty na protokole
Sieć VLAN głosowa
Rejestracja sieci VLAN multicast
Protokół drzewa rozpinającego: Protokół STP, protokół Spanning Tree IEEE 802.1d
Protokół RSTP, protokół Rapid Spanning Tree IEEE 802.1w
Protokół MSTP, protokół Multiple Spanning Tree IEEE 802.1s
Dublowanie portów: RX, TX, oba
Agregacja łączy: IEEE 802.3ad LACP, 16 portów w 14 grupach
IGMP Multicast: IGMP v1/ v2/ v3, do 255 grup, obsługa trybu zapytania IGMP
Uwierzytelnianie podłączonych urządzeń: IEEE 802.1x (RADIUS) - powiązanie IP+MAC, powiązanie VLAN + MAC
DHCP Snooping: tak (blokowanie obcych serwerów DHCP)
LLDP: tak (automatyczne wykrywanie typu podłączonych urządzeń)
Diagnostyka okablowania: tak
Funkcja POE:
Całkowita moc wyjściowa: IEEE 802.3at, IEEE 802.3af
Zasilanie 48 V: maks. 240 W przy pojedynczym zasilaczu, maks. 300 W przy zasilaczu redundantnym
Zasilanie 52-56 V: maks. 240 W przy pojedynczym zasilaczu, maks. 440 W przy zasilaczu redundantnym
Ilość wtryskiwaczy: 24 x do 36 W
Typ zasilania: End-span
Funkcje zaawansowane: automatyczne wykrywanie zasilanego urządzenia
zintegrowany harmonogram do planowanego wyłączania zasilanych elementów końcowych
wykrywanie aktywności urządzeń zasilanych za pomocą protokołu ICMP, w przypadku braku odpowiedzi możliwe jest ponowne uruchomienie poprzez odłączenie zasilania
Topologie pierścieniowe Ethernet STP/RSTP/MSTP i ERPS
