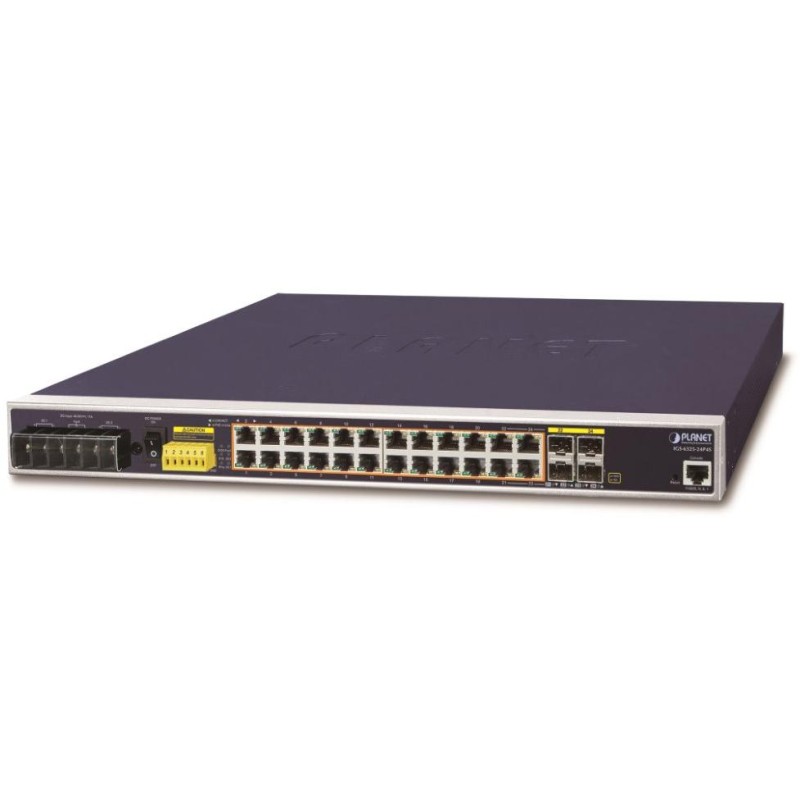

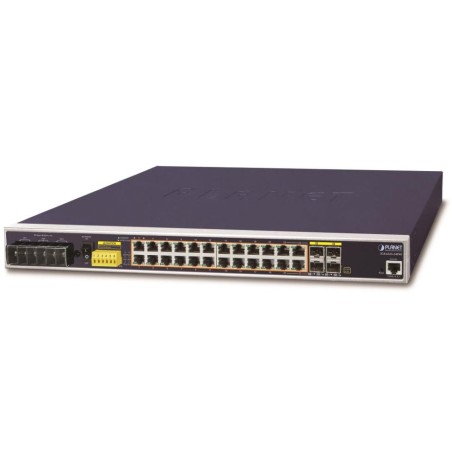

Planet IGS-6325-24P4S priemyselný L3 switch, 24x1Gb, 4x1Gb SFP, PoE 802.3at 440W, 48-56VDC, -40 ~ 75 ° C, IP30, fanless

PLANET IGS-6325-24P4S

Priemyselný spravovateľný L3 prepínač 24x 10/100/1000BASE-T RJ-45 s podporou PoE+ napájania až 440 W, 4x 100/1000BASE-X SFP

Web/SNMPv3 manažment, 256 VLAN 802.1Q sietí, Spanning Tree, Rapid Spanning Tree, agregácia liniek 802.3ad LACP, Port shaper, QoS, DHCP Snooping, podpora ONVIF, ERPS Ring - doba obnovy prenosu dát je menej ako 10 ms. Protection Switching).

ESD prepäťová ochrana, krytie IP30, prevádzková teplota -40 až 75 ° C, fanless - bez ventilátorov.

Inteligentné prepínače pre priemyselný Ethernet sú určené do náročných prevádzkových podmienok s veľkým rozsahom pracovných teplôt, neistým napájaním a častými otrasmi. Zároveň poskytujú vynikajúce možnosti viacnásobných prepojení na dosiahnutie robustnosti prepojení systémov s veľmi nízkou dobou zotavenia.

Je vybavený pre redundanciu metódou s využitím protokolu Spanning Tree (ktorých doba zotavenia je v rade sekúnd a ich zlomkov). Je podporované L3 routovanie pre až 128 pravidiel a 128 VLAN rozhrania.

Prepínače radu IGS umožňujú nasadenie dobre známej Ethernetovej technológie aj v priemyselnom prostredí. Rovnako tak sú vhodné pre inštalácie do vonkajšku umiestnených skríň s veľkým kolísaním pracovných teplôt (typicky bezdrôtové a MAN ISP aplikácie).

Ich veľkou prednosťou je predĺžená stredná doba medzi výskytom porúch (MTBF)!

ZÁKLADNÁ ŠPECIFIKÁCIA

Fyzické vlastnosti:

Porty: 24 x RJ-45, 4 x SFP, 1 x RJ-45 (RS232) sériový port konzoly

Pamäť: 16k MAC adries, buffer 32Mbit

Priepustnosť: zbernica 48 Gbps, priepustnosť 35,71 Mpps (64B)

Podpora prenosu: JumboFrame 10 kB

Verzia IP protokolu: IPv4, IPv6

Prevedenie: rackmount 1U

Napájanie: redundantné, DC 48-56 V (odporúčané je 53 V DC pre výstup PoE+), 11A, celkový príkon do 440 W (zdroj nie je súčasťou balenia)

Ochrana: ESD do 5 kV

Prevádzková teplota: -40 až 75 ° C, vlhkosť do 95 %

Rozmery: 440 x 300 x 44 mm

Hmotnosť: 3740 g

Funkcia administrácie:

Správa: konzola cez RJ-45, Telnet, Web, SNMP v1, v2c, v3, SSH, TLS, SSL

Riadenie prístupu: Protokol ACL založený na IP a MAC, 256 pravidiel

L3 routing: staticky 128 pravidiel, 128 VLAN rozhranie; dynamicky OSPF v2

ACL filter a binding:

IP ACL, filtrácia prevádzok podľa IP adresy, protokolu, portu, TCP príznakov
MAC ACL, filtrácia prevádzok podľa MAC adresy, podľa VLAN ID a kombináciou príznakov priorít

Priorizácia prevádzky QoS: 8 úrovní, priorizácia prevádzky podľa portu, DSCP/ToS v IP pakete, 802.1p alebo 802.1Q značky

Port shaper nastavenie šírky pásma v rozpätí 10kb - 13Gb/s (Ingress), 100kb - 13Gb/s (Egress)

Podpora VLAN:

IEEE 802.1Q
až 256 VLAN skupín, až 4096 VLAN ID
Q-in-Q tunneling
Private VLAN Edge (PVE)
MAC-based VLAN
Protocol-based VLAN
Voice VLAN
Multicast VLAN Registration

Spanning Tree Protocol:

protokol STP, protokol IEEE 802.1d Spanning Tree
protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree
protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree

Port mirroring: RX, TX, oboje

Agregácia liniek: IEEE 802.3ad LACP, 16 portov v 14 skupinách

Multicast IGMP: IGMP v1/ v2/ v3, až 255 skupín, podpora režimu IGMP querier mode

Autentizácia pripojených zariadení: IEEE 802.1x (RADIUS) - IP+MAC binding, VLAN + MAC binding

DHCP Snooping: áno (blokácia cudzích DHCP serverov)

LLDP: áno (automatická detekcia typu pripojených zariadení)

Diagnostika kabeláže: áno

POE funkcie:

Celkový napájací výkon: IEEE 802.3at, IEEE 802.3af

Napájanie 48 V: max. 240 W pri jednom zdroji napájania, max. 300 W pri redundantnom napájaní

Napájanie 52-56 V: max. 240 W pri jednom zdroji napájania, max. 440 W pri redundantnom napájaní

Počet injektorov: 24 x až 36 W

Typ napájania: End-span

Pokročilé funkcie:
automatická detekcia napájaného zariadenia
integrovaný scheduler pre plánované vypnutie napájaných koncových prvkov
detekcia aktivity napájaných zariadení pomocou ICMP, pokiaľ nie je odozva, je možné reštartovať odpojením napájania

---

Ethernet kruhovej topológie STP/RSTP/MSTP a ERPS

---

---

---

---

---

---

---

---

---
