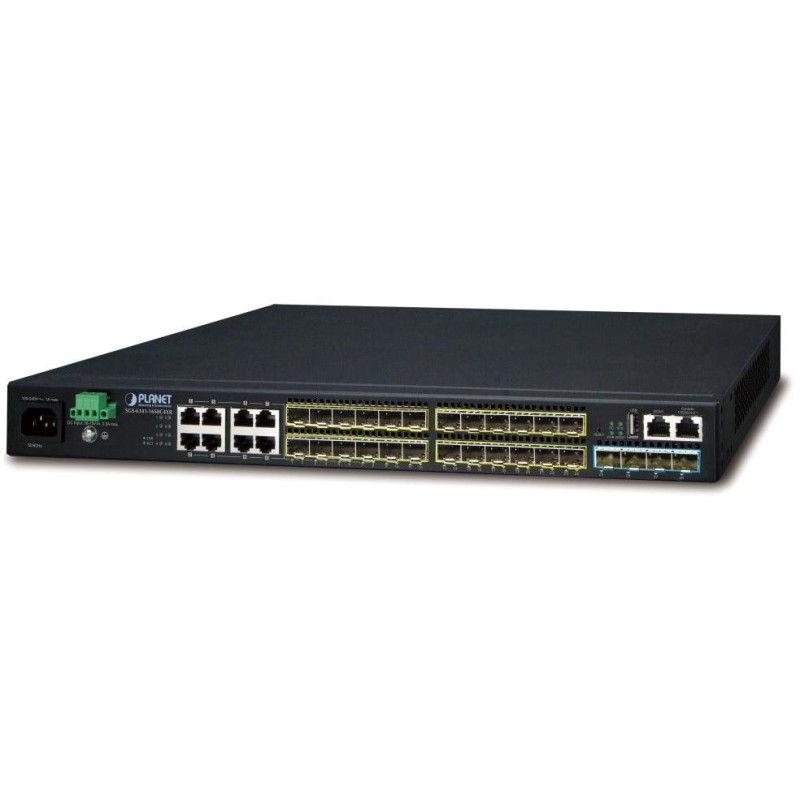

PLANETA SGS-6341-16S8C4XR
Układalny zarządzany przełącznik L3 z 24 portami SFP , które są uzupełniane przez 4 porty SFP+ o prędkościach do 10G. Jest również 8 portów RJ-45 . Zapewnia wysoką wydajność dzięki statycznemu routingowi L3 . Umożliwia to wysokie prędkości przesyłania danych do 128 Gb/s , co znacznie upraszcza modernizację sieci w celu rozszerzenia przepustowości zgodnie z wymaganiami. Układane IP i HW są również dostępne jako dodatkowe funkcje.
Przełącznik jest wyposażony w jeden zasilacz AC 100-240 V i jeden dodatkowy zasilacz DC 36-75 V do zasilania redundantnego. Aby zwiększyć niezawodność, dostępny jest również redundantny system zasilania z zasilaniem AC lub DC. Redundantny system zasilania jest specjalnie zaprojektowany, aby spełniać wymagania sprzętu high-end, wymagającego najwyższej integralności wydajności.
Układanie IP pomaga administratorom sieci łatwo skonfigurować do 24 przełączników w tej samej serii przy użyciu jednego adresu IP zamiast łączenia i konfigurowania każdej jednostki osobno. Technologia układania IP łączy serię przełączników SGS-6341, aby umożliwić scentralizowane zarządzanie za pośrednictwem jednej jednostki niezależnie od lokalizacji fizycznej lub typu przełącznika, o ile są one podłączone do tej samej sieci lokalnej.
Seria SGS-6341 może być podłączona jako pierścień ( HW stacking ), aby zapewnić redundancję i zagwarantować integralność danych nawet w przypadku awarii pojedynczego przełącznika w stosie. Przełączniki mogą być nawet wymienialne na gorąco bez zakłócania sieci, co znacznie upraszcza zadanie modernizacji sieci LAN w celu spełnienia rosnących wymagań dotyczących przepustowości.
PODSTAWOWE DANE TECHNICZNE
Właściwości fizyczne:
Porty: 8x RJ-45 10/100/1000 Base-T, 24x SFP 100/1000 Base-X, 4x SFP+ 10G Base-SR/LR zgodne z 1000Base-SX/LX/BX, 1x port konsoli szeregowej RJ-45, 1x port konsoli RJ-45, 1x USB 2.0 (kopia zapasowa i przywracanie konfiguracji)
Pamięć: 16 tys. adresów MAC, bufor 1,5 MB
Przepustowość: magistrala 128 Gbps, operacyjna 95,23 Mpps (64B)
Obsługa transmisji: JumboFrame 10 KB
Wersja protokołu IP: IPv4, IPv6
Projekt: szafa 1U
Zasilanie: podwójne, redundantne, AC 100-240 V (50/60 Hz), DC 36-75 V, całkowity pobór mocy AC do 51,1 W (DC do 47,6 W)
Ochrona: nie
Temperatura pracy: 0 do +50 °C, wilgotność do 90%
Wymiary: 440 x 240 x 43,6 mm
Waga: 3173g
Funkcje administracyjne:
Zarządzanie: konsola przez RJ-45, Telnet, Web, SNMP SSH/SSL, SNMP v1/v2c/v3
Kontrola dostępu: protokół ACL oparty na IP i MAC
Trasowanie L3:
Protokół IPv4: RIP v1/v2, OSPF v2, BGP v4, PBR, LPM (uwierzytelnianie MD5)
Protokół IPv6: RIPng, OSPF v3, BGP v4+, LPM, PBR, VRRP v3, URPF, RA
Filtr ACL i łączenie:
IP ACL, filtrowanie ruchu według adresu IP, protokołu, portu, flag TCP
PROCHOWIEC ACL, filtrowanie ruchu według adresu MAC, identyfikatora VLAN i kombinacji flag priorytetowych
Priorytetyzacja ruchu QoS: 8 poziomów, priorytetyzacja ruchu zgodnie z IPv4/IPv6 DSCP lub IEEE 802.1p CoS/ToS
Kształtownik portu: tak
Obsługa sieci VLAN:
IEEE 802.1Q
do 256 grup VLAN
Q-w-Q (układanie VLAN)
GVRP
Prywatna krawędź sieci VLAN (PVE)
Sieć VLAN MAC
VLAN oparty na protokole
Podsieć IP VLAN
Protokół drzewa rozpinającego:
Protokół STP, protokół Spanning Tree IEEE 802.1d
Protokół RSTP, protokół Rapid Spanning Tree IEEE 802.1w
Protokół MSTP, protokół Multiple Spanning Tree IEEE 802.1s
Dublowanie portów: RX, TX, oba
Agregacja łączy: IEEE 802.3ad LACP, 8 portów w 128 grupach
Multicast IGMP: podsłuch IGMP v1/v2/v3, obsługa trybu kwerendy IGMP, obsługa MLD v1/v2, obsługa MVR, do 4 tys. grup multicast (IPv4 + IPv6)
Uwierzytelnianie podłączonych urządzeń: IEEE 802.1x, uwierzytelnianie AAA: TACACS+ i IPv4/IPv6 przez RADIUS
DHCP Snooping: tak (blokowanie obcych serwerów DHCP)
LLDP: tak (automatyczne wykrywanie typu podłączonych urządzeń)
Diagnostyka okablowania: tak, SFP-DDM (Digital Diagnostic Monitor)
