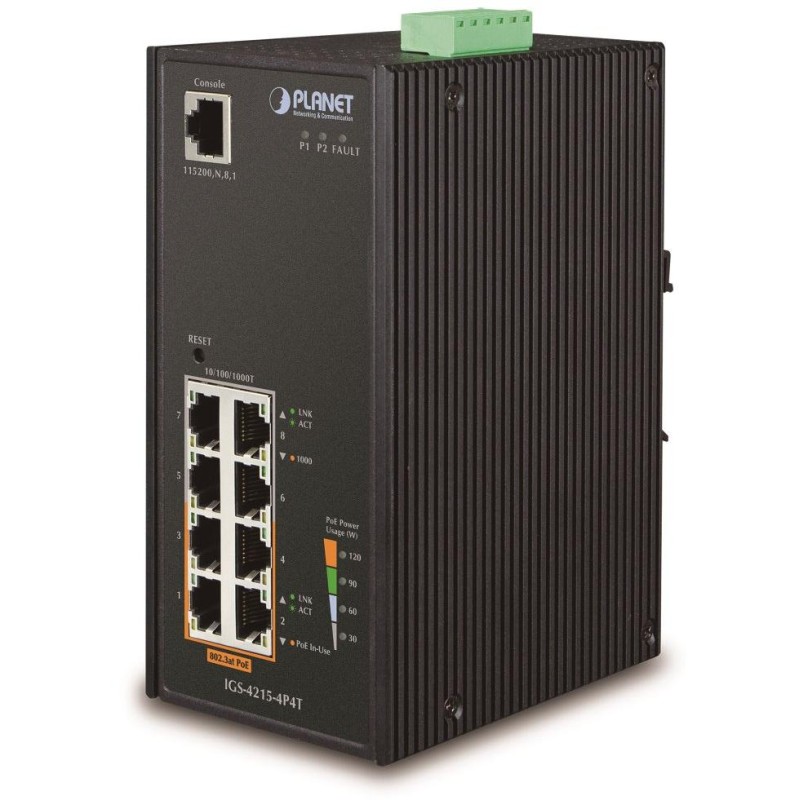

PLANETA IGS-4215-4P4T
Przemysłowy, zarządzalny przełącznik PoE 8x 10/100/1000Base-T, w tym 4x iniektory PoE IEEE 802.3af, moc do 140 W.
Obsługa IPv4/IPv6, zarządzania Web/SNMPv3, VLAN 802.1Q, Spanning Tree, Rapid Spanning Tree, agregacji łączy 802.3ad LACP, kształtowania portów, QoS, podsłuchu DHCP, LLDP, IGMPv3.
Wyjście alarmowe w przypadku awarii zasilania, zabezpieczenie ESD, ochrona IP30, obudowa aluminiowa, temperatura pracy -40~75°C. Montaż na szynie DIN lub bezpośrednio na ścianie.
Przełączniki serii IGS można łatwo zainstalować na standardowej szynie DIN lub bezpośrednio na ścianie, co umożliwia wdrożenie znanej technologii Ethernet w środowiskach przemysłowych. Nadają się również do instalacji w szafach zewnętrznych o dużych wahaniach temperatur roboczych (zwykle aplikacje bezprzewodowe i MAN ISP).
Jako przełącznik PoE umożliwia bezpośrednie zasilanie maksymalnie 4 urządzeń końcowych zgodnie ze standardem IEEE 802.3at, co czyni go idealnym elementem w zastosowaniach o ograniczonym poborze mocy.
Możliwość monitorowania za pomocą aplikacji mobilnejCloudViewer .
PODSTAWOWE DANE TECHNICZNE
Właściwości fizyczne:
Porty: 8 x RJ-45 10/100/1000BASE-T, 1 x port konsoli RJ-45
Pamięć: 8k adresów MAC, bufor 4Mb
Przepustowość: magistrala 16 Gb/s, operacyjna 11,9 Mpps (64B)
Obsługa transmisji: JumboFrame 10K
Wersja protokołu IP: IPv4, IPv6
Wykonanie: Szyna DIN, montaż na ścianie
Zasilanie: DC 48~56V redundantne - możliwość podłączenia z dwóch różnych źródeł (brak w zestawie), pobór mocy do 148 W
Ochrona: ESD do 6kV, zabezpieczenie przed odwrotną polaryzacją, złącze zasilania na listwie zaciskowej, lokalizacja na dolnym panelu (nie przeszkadza w montażu na ścianie)
Temperatura pracy: -40°C - 75°C, wilgotność do 95%
Wymiary: 161 x 107 x 72 mm
Waga: 1001g
Funkcje administracyjne:
Zarządzanie: Konsola, Telnet, Web, SNMP v1, v2c, v3
Kontrola dostępu: protokół ACL oparty na IP i MAC, 256 reguł
Statyczny routing L3: 32 reguły, 8 interfejsów VLAN
Filtr ACL i łączenie:
IP ACL, filtrowanie ruchu według adresu IP, protokołu, portu, flag TCP
MAC ACL, filtrowanie ruchu według adresu MAC, identyfikatora VLAN i kombinacji flag priorytetowych
Priorytetyzacja ruchu QoS: 8 poziomów, priorytetyzacja ruchu według portu, DSCP/ToS w pakiecie IP, znaczniki 802.1p lub 802.1Q
Ustawienia
kształtowania portu w zakresie 500Kbps - 1000Mbps
Obsługa sieci VLAN: IEEE 802.1Q
do 255 grup VLAN, do 4095 identyfikatorów VLAN
Tunelowanie Q-w-Q
Protokół VLAN
Prywatna sieć VLAN (PVE)
VLAN oparty na protokole
Sieć VLAN głosowa
Zarządzanie siecią VLAN
Protokół drzewa rozpinającego: Protokół STP, protokół Spanning Tree IEEE 802.1d
Protokół RSTP, protokół Rapid Spanning Tree IEEE 802.1w
Protokół MSTP, protokół Multiple Spanning Tree IEEE 802.1s
Dublowanie portów: RX, TX, oba
Agregacja łączy: IEEE 802.3ad LACP, 8 portów w 10 grupach
Multicast IGMP: IGMP v1/ v2/ v3, do 256 grup, obsługa trybu zapytania IGMP
Uwierzytelnianie podłączonych urządzeń:/b> IEEE 802.1x (RADIUS) — powiązanie IP+MAC, powiązanie VLAN+MAC, 256 reguł
DHCP Snooping: tak (blokowanie obcych serwerów DHCP)
LLDP: tak (automatyczne wykrywanie typu podłączonych urządzeń)
Diagnostyka okablowania: tak, określa długość okablowania i możliwą odległość do miejsca uszkodzenia
Funkcja POE:
Całkowita moc wyjściowa: 140 W, IEEE 802.3af, IEEE 802.3at
Ilość wtryskiwaczy: 4 x do 30 W
Typ zasilania: End-span
Funkcje zaawansowane:
zintegrowany harmonogram do planowanego wyłączania zasilanych elementów końcowych
Nieruchomości przemysłowe:
Urządzenie jest odporne na upadek (IEC-60068-2-32) z wysokości 75 cm na wszystkie elementy narażone na uderzenia.
urządzenie jest odporne na wibracje (IEC-60068-2-6)
Urządzenie jest odporne na przeciążenia, krótkotrwałe przyspieszenie 50g, długotrwałe 4g, (IEC-60068-2-27)
bezpieczeństwo elektryczne zgodnie z normą CE EN-60950
Zgodność elektroniczna EMC (EMI):
ČSN EN 55032:2015+AC 2016 - Kompatybilność elektromagnetyczna urządzeń multimedialnych
Wymagania dotyczące odporności EMC (EMS):
ČSN EN 55024 A1:2015 – Sprzęt informatyczny
ČSN EN 55035:2017 - Kompatybilność elektromagnetyczna urządzeń multimedialnych
ČSN EN 61000-4-2:2008 - Wyładowania elektrostatyczne ESD
ČSN EN 61000-4-3 A2:2010 - Pola elektromagnetyczne o częstotliwości radiowej promieniowane
ČSN EN 61000-4-4:2012 - Szybkie przejściowe stany elektryczne EFT
ČSN EN 61000-4-5:2014 - Udar i przepięcie
ČSN EN 61000-4-6:2013 - Odporność na zaburzenia przewodzone indukowane przez pola o częstotliwości radiowej
ČSN EN 61000-4-8:2009 - Pole magnetyczne o częstotliwości sieciowej
ČSN EN 61000-4-11:2004 - Krótkotrwałe zapady napięcia, krótkie przerwy i powolne zmiany napięcia
Montaż na szynie DIN:
Montaż na ścianie przy użyciu dołączonej ramy:
