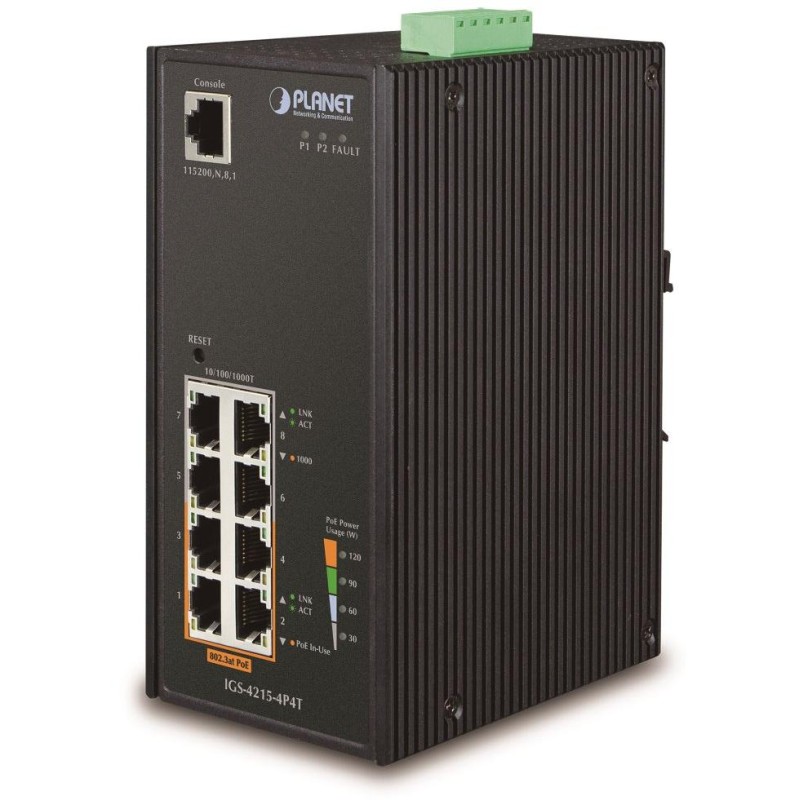

PLANET IGS-4215-4P4T
Industriell verwaltbarer PoE-Switch 8x 10/100/1000Base-T, einschließlich 4x PoE IEEE 802.3af-Injektoren, Leistung bis zu 140 W.
Unterstützt IPv4/IPv6, Web-/SNMPv3-Verwaltung, VLAN 802.1Q, Spanning Tree, Rapid Spanning Tree, 802.3ad LACP-Link-Aggregation, Port Shaper, QoS, DHCP-Snooping, LLDP, IGMPv3.
Alarmausgang bei Stromausfall, ESD-Schutz, IP30-Schutz, Aluminiumgehäuse, Betriebstemperatur -40~75°C. Montage auf DIN-Schiene oder direkt an der Wand.
Die Switches der IGS-Serie lassen sich einfach auf einer Standard-DIN-Schiene oder direkt an der Wand montieren und ermöglichen den Einsatz bekannter Ethernet-Technologie in industriellen Umgebungen. Sie eignen sich auch für den Einbau in Außenschränken mit großen Temperaturschwankungen (typischerweise bei Wireless- und MAN-ISP-Anwendungen).
Als PoE-Switch ermöglicht er die direkte Stromversorgung von bis zu 4 Endgeräten nach dem IEEE 802.3at-Standard und ist somit ein ideales Element für Anwendungen mit reduzierten Stromversorgungsmöglichkeiten.
Mögliche Überwachung mit der mobilenCloudViewer -Anwendung.
GRUNDLEGENDE SPEZIFIKATIONEN
Physikalische Eigenschaften:
Ports: 8 x RJ-45 10/100/1000BASE-T, 1 x RJ-45-Konsolenport
Speicher: 8.000 MAC-Adressen, 4 MB Puffer
Durchsatz: 16 Gbit/s Bus, betriebsbereit 11,9 Mpps (64B)
Übertragungsunterstützung: JumboFrame 10K
IP-Protokollversion: IPv4, IPv6
Ausführung: Hutschiene, Wandmontage
Stromversorgung: DC 48~56V redundant - Anschluss von zwei verschiedenen Quellen möglich (nicht im Lieferumfang enthalten), Leistungsaufnahme bis zu 148 W
Schutz: ESD bis 6kV, Verpolungsschutz, Stromanschluss am Klemmenblock, Platzierung auf der Bodenplatte (beeinträchtigt die Wandmontage nicht)
Betriebstemperatur: -40°C – 75°C, Luftfeuchtigkeit bis zu 95 %
Abmessungen: 161 x 107 x 72 mm
Gewicht: 1001g
Verwaltungsfunktionen:
Verwaltung: Konsole, Telnet, Web, SNMP v1, v2c, v3
Zugriffskontrolle: IP- und MAC-basiertes ACL-Protokoll, 256 Regeln
Statisches L3-Routing: 32 Regeln, 8 VLAN-Schnittstellen
ACL-Filter und Bonding:
IP-ACL, Verkehrsfilterung nach IP-Adresse, Protokoll, Port, TCP-Flags
MAC ACL, Verkehrsfilterung nach MAC-Adresse, nach VLAN-ID und nach Kombination von Prioritätsflags
QoS-Verkehrspriorisierung: 8 Stufen, Verkehrspriorisierung nach Port, DSCP/ToS im IP-Paket, 802.1p- oder 802.1Q-Tags
Port-Shaper -Einstellungen im Bereich von 500 Kbps – 1000 Mbit/s
VLAN-Unterstützung: IEEE 802.1Q
bis zu 255 VLAN-Gruppen, bis zu 4095 VLAN-IDs
Q-in-Q-Tunneling
VLAN-Protokoll
Privates VLAN (PVE)
Protokollbasiertes VLAN
Sprach-VLAN
VLAN-Verwaltung
Spanning Tree-Protokoll: STP-Protokoll, IEEE 802.1d Spanning Tree-Protokoll
RSTP-Protokoll, IEEE 802.1w Rapid Spanning Tree-Protokoll
MSTP-Protokoll, IEEE 802.1s Multiple Spanning Tree-Protokoll
Portspiegelung: RX, TX, beide
Link Aggregation: IEEE 802.3ad LACP, 8 Ports in 10 Gruppen
IGMP-Multicast: IGMP v1/ v2/ v3, bis zu 256 Gruppen, Unterstützung für IGMP-Abfragemodus
Authentifizierung verbundener Geräte:/b> IEEE 802.1x (RADIUS) – IP+MAC-Bindung, VLAN + MAC-Bindung, 256 Regeln
DHCP Snooping: ja (Blockierung fremder DHCP-Server)
LLDP: ja (automatische Erkennung des Typs der angeschlossenen Geräte)
Verkabelungsdiagnose: ja, ermittelt die Länge der Verkabelung und mögliche Entfernung zum Fehler
POE-Funktion:
Gesamtausgangsleistung: 140 W, IEEE 802.3af, IEEE 802.3at
Anzahl der Injektoren: 4 x bis 30 W
Stromversorgungstyp: Endspan
Erweiterte Funktionen:
integrierter Scheduler für die geplante Abschaltung von stromführenden Endelementen
Industrieimmobilien:
Das Gerät ist sturzsicher (IEC-60068-2-32) aus einer Höhe von 75 cm auf alle Aufprallteile
das Gerät ist vibrationsfest (IEC-60068-2-6)
Das Gerät ist resistent gegen Überlastung, kurzfristige Beschleunigung von 50g, langfristig 4g, (IEC-60068-2-27)
elektrische Sicherheit gemäß CE EN-60950
EMV-Elektronische Verträglichkeit (EMI):
ČSN EN 55032:2015+AC 2016 – Elektromagnetische Verträglichkeit von Multimediageräten
Anforderungen an die EMV-Störfestigkeit (EMS):
ČSN EN 55024 A1:2015 – Informationstechnische Ausrüstung
ČSN EN 55035:2017 – Elektromagnetische Verträglichkeit von Multimediageräten
ČSN EN 61000-4-2:2008 - Elektrostatische Entladung ESD
ČSN EN 61000-4-3 A2:2010 - Abgestrahlte hochfrequente elektromagnetische Felder
ČSN EN 61000-4-4:2012 – Schnelle elektrische Transienten/Bursts EFT
ČSN EN 61000-4-5:2014 - Stoß- und Überspannungsschutz
ČSN EN 61000-4-6:2013 - Störfestigkeit gegen leitungsgebundene Störungen durch Hochfrequenzfelder
ČSN EN 61000-4-8:2009 - Magnetisches Feld mit netzfrequenter Frequenz
ČSN EN 61000-4-11:2004 - Kurzzeitige Spannungseinbrüche, kurze Unterbrechungen und langsame Spannungsänderungen
DIN-Schienenmontage:
Wandmontage mittels mitgeliefertem Rahmen:
