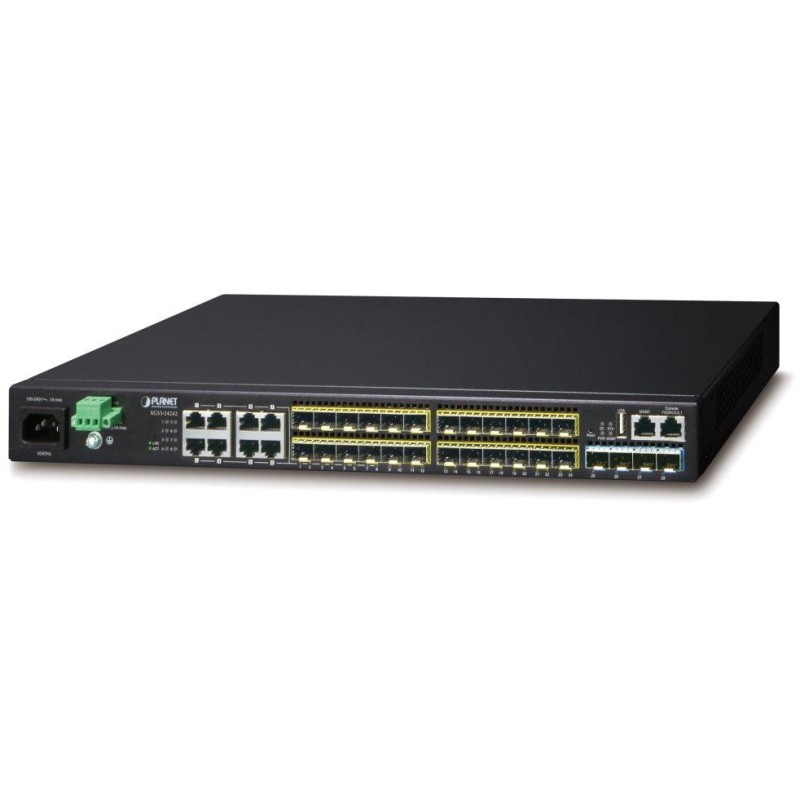

PLANETA XGS3-24242 v3
Potężny przełącznik L3 do profesjonalnego zarządzania ruchem sieciowym, 24x SFP 100/1000 Base-X, 8x 10/100/1000 Base-T RJ-45 (współdzielone), 4x SFP+ 10G Base-SR/LR , 1x port konsoli RJ-45 (szeregowy), 1x port zarządzania RJ-45, 1x USB 2.0 (kopia zapasowa konfiguracji i aktualizacja oprogramowania sprzętowego), zasilanie DC 36-75 V + AC 100-240 V (redundantne) .
Sprzętowe przełączanie pakietów IP, wysoki poziom bezpieczeństwa, OSPF v2/v3, RIP v1/v2, RIPng, BGP4/4+, VRRP v1/v3, LPM, statyczny routing i sprzętowy routing na warstwie 3, dowolne zajęcie RP, PIM-DM, PIM-SM, PIM-SSM, DVMRP , IGMP v1/v2/v3 i MLD v1/v2, MLD Snooping, STP/RSTP/MSTP, VLAN 802.1Q, duplikacja (agregacja łączy) 802.3ad/LACP/Ether-channel (statyczny trunk), funkcje QoS (ścisły priorytet i WRR, 802.1p CoS/ToS, IPv4/IPv6 DSCP, port WRR, ścisłe zasady priorytetu i WRR CoS).
Zarządzanie adresem IP (IPv4 i IPv6), zarządzanie konsolą/telnetem/web/SNMP, obsługa SSH/SSL, RADIUS i TACACS+, dostęp 802.1x , BOOTP i DHCP do przydzielania adresów IP, SNTP, Syslog, RMON, sFlow, ULDP, ULPP, ULSM, LLDP/LLDP MED, opcja DHCP 82, opcja 37/38.
Układalny zarządzany przełącznik Gigabit Layer 3, który zapewnia wysoką wydajność, statyczny routing warstwy 3, protokół Routing Information Protocol (RIP ) i Open Shortest Path First ( OSPF ) z łączem w górę 10 Gb/s i wieloma interfejsami optycznymi SFP . Administratorzy mogą elastycznie wybierać odpowiedni transceiver SFP/SFP+ zgodnie z wymaganą odległością transmisji lub szybkością transmisji. Ponadto, dzięki przełączającej strukturze 128 Gb/s, XGS3-24242 może obsługiwać niezwykle duże wolumeny danych w bezpiecznej/zabezpieczonej topologii połączeń z serwerami szkieletowymi lub o dużej pojemności dla dostawców usług internetowych i korporacyjnych aplikacji VoIP, przesyłania strumieniowego wideo i multicast.
Przełącznik szkieletowy dystrybucji do zastosowań w najbardziej wymagających infrastrukturach danych , wyposażony w zaawansowane algorytmy sieciowe i funkcje bezpieczeństwa. Jest przeznaczony do wdrażania w centrach danych, firmach korporacyjnych, sieciach metropolitalnych. Pełna przepustowość gwarantuje efektywną dostępność sieci lub zasobów sieciowych dla operacji przeprowadzanych lub kontrolowanych za jej pośrednictwem.
Urządzenie obsługuje szeroki zakres protokołów: 802.1d/w/s, 802.1Q, 802.1p, 802.3ad, 802.3x, GVRP, DHCP, SNTP itp. Dla ruchu multicast IGMP, DVMRP, PIM itp. Przełącznik ma zaawansowany filtr ACL (Access Control List), który umożliwia kontrolowanie ruchu na podstawie wykrywania adresu MAC lub IP, protokołu TCP/UDP, priorytetu IP z ruchu przechodzącego przez przełącznik. Stosując różne reguły, można filtrować pakiety związane z wirusami takimi jak Worm.Blaster, Worm.Sasser, Red.Code itp. Można skonfigurować uwierzytelnianie portów fizycznych za pomocą mechanizmu IEEE 802.1x RADIUS.
- Łączenie przełączników w stosy (łączenie IP w stosy) — do 24 urządzeń pod jednym adresem IP.
- Układanie sprzętu - tylko z XGS3-24242 v3
- Trasowanie IP - RIP v1/v2, RIPng, OSPF v2/v3, BGP4/4+
- Interfejs routingu zapewnia tryb routingu dla każdej sieci VLAN
- Protokół VRRP v1/v3 do wdrażania redundantnego routingu
- Wsparcie redystrybucji tras
- Obsługa sprzętowego routingu VLAN
- PIM-DM (Protocol Independent Multicast – tryb gęsty), PIM-SM (Protocol Independent Multicast – tryb rzadki) i PIM-SSM (Protocol Independent Multicast – Source Specific Multicast)
- DVMRP (Distance Vector Multicast Routing Protocol) + IGMP v1/v2/v3 i MLD v1/v2
- Obsługuje inspekcję ARP
- IP Source Guard zapobiega atakom Podszywanie się pod IP
- Dynamiczna inspekcja ARP odrzuca pakiety ARP z nieprawidłowym powiązaniem adresu MAC z adresem IP
- Wykrywanie nielegalnego źródła multicastu
- Wysyłanie/pobieranie oprogramowania sprzętowego przez TFTP lub HTTP dla IPv4 i IPv6
PODSTAWOWE DANE TECHNICZNE
Właściwości fizyczne:
Porty: 24x SFP 100/1000 Base-X, 8x 10/100/1000 Base-T RJ-45 (współdzielone), 4x SFP+ 10G Base-SR/LR, 1x port konsoli szeregowej RJ-45 (RS-232), 1x port zarządzania RJ-45, 1x USB 2.0
Pamięć: 16 tys. adresów MAC, bufor 1,5 MB, tabela ARP 4K, tabela ACL 3K
Przepustowość: magistrala 128 Gb/s (bez blokowania), operacyjna 95,23 Mpps
Obsługa transmisji: JumboFrame 10k
Projekt: szafa 1U
Zasilanie: 2x wewnętrzne zasilacze AC+DC, redundantne, AC 100-240 V (50/60 Hz), DC 36-75 V (maks. 2,5 A), pobór mocy do 51,1 W
Ochrona: nie
Temperatura pracy: 0 do +50 °C
Wymiary: 440 x 240 x 43,6 mm
Waga: 3173g
Funkcje administracyjne:
Zarządzanie: Konsola, Telnet, Web, SNMP v1/v2c/v3, SSH, SSL
Kontrola dostępu: protokół ACL oparty na IP i MAC
Funkcje L3: statyczne trasowanie, OSPF v2/v3, RIP v1/v2, RIPng, BGP4/4+, trasowanie oparte na zasadach (PBR), trasowanie LPM, trasowanie sprzętowe
Filtr ACL i łączenie:
IP ACL, filtrowanie ruchu według adresu IP, protokołu, portu, priorytetu, flag TCP/UDP, typu usługi
MAC ACL, filtrowanie ruchu według adresu MAC, identyfikatora VLAN i kombinacji flag priorytetowych
ACL czasowy, filtrowanie ruchu według czasu
Priorytetyzacja ruchu QoS: 8 kolejek priorytetowych na wszystkich portach, obsługa ścisłych zasad priorytetowych i CoS (Weighted Round Robin - WRR)
Obsługa sieci VLAN:
802.1Q
do 256 grup VLAN (4041 identyfikatorów VLAN)
802.1ad Q-in-Q (łączenie w stosy VLAN)
GVRP do zarządzania sieciami VLAN
Prywatna krawędź sieci VLAN (PVE)
VLAN oparty na protokole
Sieć VLAN oparta na adresie MAC
Sieć VLAN oparta na podsieci IP
Protokół drzewa rozpinającego:
Protokół STP, protokół Spanning Tree IEEE 802.1d
Protokół RSTP, protokół Rapid Spanning Tree IEEE 802.1w
Protokół MSTP, protokół Multiple Spanning Tree IEEE 802.1s
Obsługa BPDU i Root Guard
Dublowanie portów: RX, TX, oba
Agregacja łączy: IEEE 802.3ad LACP, 8 portów w 128 grupach
IP Multicast: IGMP v1/v2/v3, obsługa trybu kwerendy IGMP, podsłuch MLD v1/v2, rejestr sieci VLAN Multicast (MVR)
Uwierzytelnianie podłączonych urządzeń: IEEE 802.1x (RADIUS), uwierzytelnianie AAA: TACACS+ i IPv4/IPv6 przez RADIUS
DHCP Snooping: tak (blokowanie obcych serwerów DHCP)
LLDP: tak (automatyczne wykrywanie typu podłączonych urządzeń)
Diagnostyka okablowania: tak, SFP i SFP+ DDM (Digital Diagnostic Monitor)
/>
