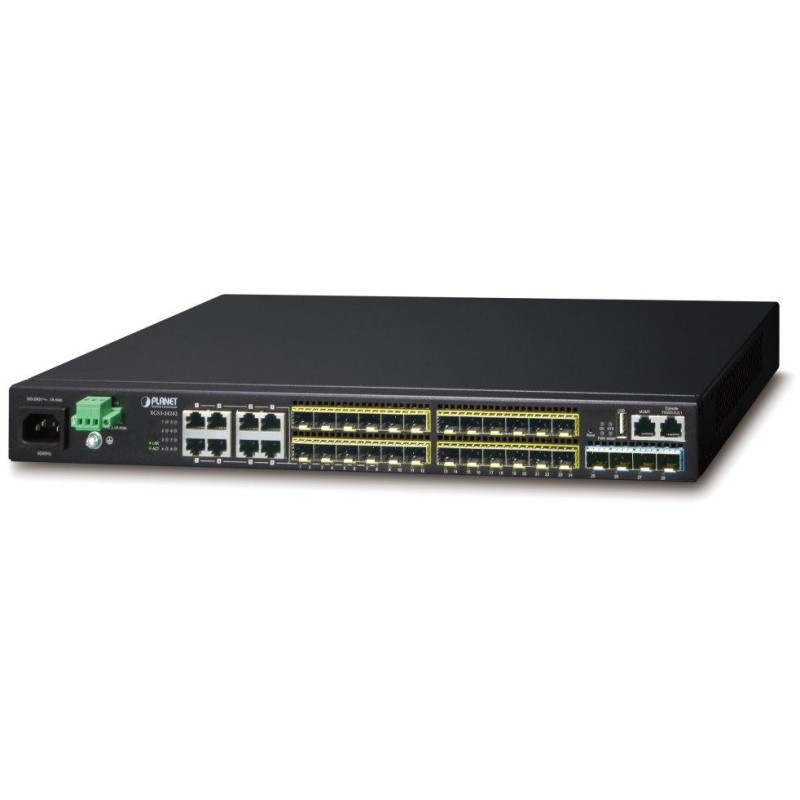

PLANET XGS3-24242 v3
Leistungsstarker L3-Switch für professionelles Netzwerkverkehrsmanagement, 24x SFP 100/1000 Base-X, 8x 10/100/1000 Base-T RJ-45 (gemeinsam genutzt), 4x SFP+ 10G Base-SR/LR , 1x RJ-45 (seriell) Konsolenport, 1x RJ-45 Managementport, 1x USB 2.0 (Konfigurationssicherung und Firmware-Upgrade), DC 36-75 V + AC 100-240 V Stromversorgung (redundant) .
Hardware-Switching von IP-Paketen, hohes Sicherheitsniveau, OSPF v2/v3, RIP v1/v2, RIPng, BGP4/4+, VRRP v1/v3, LPM, statisches Routing und Hardware-Routing auf Schicht 3, beliebige RP-Belegung, PIM-DM, PIM-SM, PIM-SSM, DVMRP , IGMP v1/v2/v3 und MLD v1/v2, MLD-Snooping, STP/RSTP/MSTP, VLAN 802.1Q, Duplizierung (Link Aggregation) 802.3ad/LACP/Ether-Channel (statischer Trunk), QoS-Funktionen (strikte Priorität und WRR, 802.1p CoS/ToS, IPv4/IPv6 DSCP, Port-WRR, strikte Priorität und WRR-CoS-Richtlinien).
Verwaltungs-IP-Adresse (IPv4 und IPv6), Konsolen-/Telnet-/Web-/SNMP-Verwaltung, SSH/SSL-, RADIUS- und TACACS+-Unterstützung, 802.1x- Zugriff, BOOTP und DHCP für die IP-Adresszuweisung, SNTP, Syslog, RMON, sFlow, ULDP, ULPP, ULSM, LLDP/LLDP MED, DHCP Option82, Option37/38.
Ein stapelbarer, verwalteter Gigabit-Layer-3-Switch mit hoher Leistung, statischem Layer-3-Routing, Routing Information Protocol (RIP ) und Open Shortest Path First ( OSPF ) mit 10-Gbit/s-Uplink und mehreren optischen SFP-Schnittstellen . Administratoren können den passenden SFP/SFP+-Transceiver flexibel je nach benötigter Übertragungsdistanz oder Übertragungsgeschwindigkeit auswählen. Dank seiner 128-Gbit/s-Switching-Fabric kann der XGS3-24242 zudem extrem große Datenmengen in einer sicheren Verbindungstopologie mit Backbone- oder Hochleistungsservern für ISP- und Enterprise-VoIP, Video-Streaming und Multicast-Anwendungen verarbeiten.
Ein Distribution -Backbone-Switch für den Einsatz in anspruchsvollsten Dateninfrastrukturen mit fortschrittlichen Netzwerkalgorithmen und Sicherheitsfunktionen. Er ist für den Einsatz in Rechenzentren, Unternehmen und städtischen Netzwerken konzipiert. Der volle Durchsatz garantiert die effektive Verfügbarkeit des Netzwerks bzw. der Netzwerkressourcen für darüber durchgeführte oder gesteuerte Vorgänge.
Das Gerät unterstützt eine Vielzahl von Protokollen: 802.1d/w/s, 802.1Q, 802.1p, 802.3ad, 802.3x, GVRP, DHCP, SNTP usw. Für Multicast-Verkehr: IGMP, DVMRP, PIM usw. Der Switch verfügt über einen erweiterten ACL-Filter (Access Control List), der die Steuerung des Datenverkehrs anhand der MAC- oder IP-Adresse, des TCP/UDP-Protokolls und der IP-Priorität des den Switch passierenden Datenverkehrs ermöglicht. Durch die Anwendung verschiedener Regeln können Pakete mit Viren wie Worm.Blaster, Worm.Sasser, Red.Code usw. gefiltert werden. Die Authentifizierung physischer Ports kann über den IEEE 802.1x RADIUS-Mechanismus eingerichtet werden.
- Switch Stacking (IP Stacking) – Bis zu 24 Geräte unter einer IP-Adresse.
- Hardware-Stacking – nur mit XGS3-24242 v3
- IP-Routing – RIP v1/v2, RIPng, OSPF v2/v3, BGP4/4+
- Die Routing-Schnittstelle bietet Routing-Modus pro VLAN
- VRRP v1/v3-Protokoll für redundante Routing-Bereitstellung
- Unterstützung der Routenneuverteilung
- Unterstützung für Hardware-VLAN-Routing
- PIM-DM (Protocol Independent Multicast – Dense Mode), PIM-SM (Protocol Independent Multicast – Sparse Mode) und PIM-SSM (Protocol Independent Multicast – Source Specific Multicast)
- DVMRP (Distance Vector Multicast Routing Protocol) + IGMP v1/v2/v3 und MLD v1/v2
- Unterstützt ARP-Inspektion
- IP Source Guard verhindert Angriffe IP-Spoofing
- Die dynamische ARP-Prüfung verwirft ARP-Pakete mit ungültiger MAC-Adresse zur IP-Adressbindung
- Erkennung illegaler Multicast-Quellen
- Firmware-Upload/Download über TFTP oder HTTP für IPv4 und IPv6
GRUNDLEGENDE SPEZIFIKATIONEN
Physikalische Eigenschaften:
Ports: 24x SFP 100/1000 Base-X, 8x 10/100/1000 Base-T RJ-45 (gemeinsam genutzt), 4x SFP+ 10G Base-SR/LR, 1x RJ-45 serieller Konsolenport (RS-232), 1x RJ-45 Management-Port, 1x USB 2.0
Speicher: 16.000 MAC-Adressen, 1,5 MB Puffer, 4.000 ARP-Tabelle, 3.000 ACL-Tabelle
Durchsatz: 128 Gbit/s Bus (nicht blockierend), betriebsbereit 95,23 Mpps
Übertragungsunterstützung: JumboFrame 10k
Ausführung: 1HE-Rack
Stromversorgung: 2x internes AC+DC-Netzteil, redundant, AC 100-240 V (50/60 Hz), DC 36-75 V (max. 2,5 A), Leistungsaufnahme bis zu 51,1 W
Schutz: nein
Betriebstemperatur: 0 bis +50 °C
Abmessungen: 440 x 240 x 43,6 mm
Gewicht: 3173 g
Verwaltungsfunktionen:
Verwaltung: Konsole, Telnet, Web, SNMP v1/v2c/v3, SSH, SSL
Zugriffskontrolle: IP- und MAC-basiertes ACL-Protokoll
L3-Funktionen: statisches Routing, OSPF v2/v3, RIP v1/v2, RIPng, BGP4/4+, Policy-based Routing (PBR), LPM-Routing, Hardware-Routing
ACL-Filter und Bonding:
IP-ACL, Verkehrsfilterung nach IP-Adresse, Protokoll, Port, Priorität, TCP/UDP-Flags, Diensttyp
MAC ACL, Verkehrsfilterung nach MAC-Adresse, nach VLAN-ID und nach Kombination von Prioritätsflags
Zeit-ACL, Verkehrsfilterung nach Zeit
QoS-Verkehrspriorisierung: 8 Prioritätswarteschlangen auf allen Ports, unterstützt strenge Prioritäts- und CoS-Richtlinien (Weighted Round Robin – WRR)
VLAN-Unterstützung:
802.1Q
bis zu 256 VLAN-Gruppen (4041 VLAN-IDs)
802.1ad Q-in-Q (VLAN-Stacking)
GVRP für VLAN-Verwaltung
Privater VLAN-Edge (PVE)
Protokollbasiertes VLAN
MAC-basiertes VLAN
IP-Subnetz-basiertes VLAN
Spanning Tree-Protokoll:
STP-Protokoll, IEEE 802.1d Spanning Tree-Protokoll
RSTP-Protokoll, IEEE 802.1w Rapid Spanning Tree-Protokoll
MSTP-Protokoll, IEEE 802.1s Multiple Spanning Tree-Protokoll
BPDU- und Root Guard-Unterstützung
Portspiegelung: RX, TX, beide
Link Aggregation: IEEE 802.3ad LACP, 8 Ports in 128 Gruppen
IP-Multicast: IGMP v1/v2/v3, Unterstützung für IGMP-Abfragemodus, MLD v1/v2-Snooping, Multicast-VLAN-Register (MVR)
Authentifizierung verbundener Geräte: IEEE 802.1x (RADIUS), AAA-Authentifizierung: TACACS+ und IPv4/IPv6 über RADIUS
DHCP Snooping: ja (Blockierung fremder DHCP-Server)
LLDP: ja (automatische Erkennung des Typs der angeschlossenen Geräte)
Verkabelungsdiagnose: ja, SFP und SFP+ DDM (Digital Diagnostic Monitor)
/>
