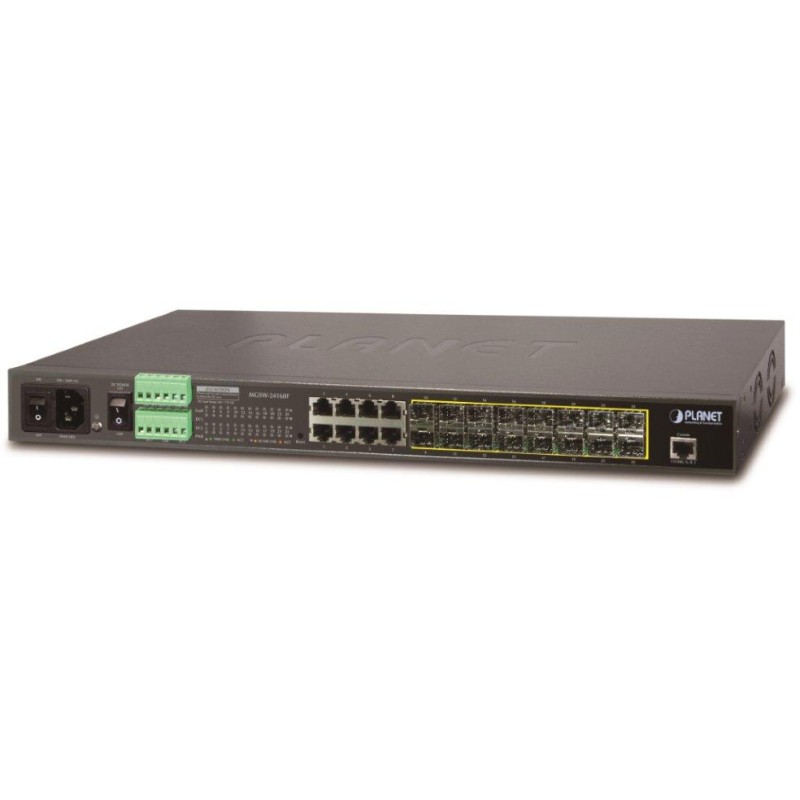

PLANETA MGSW-24160F
Administracyjny przełącznik IPv4/IPv6, 16 gniazd modułów SFP (podwójna prędkość, można używać z modułami Fast Ethernet i Gigabit SFP), 8 współdzielonych portów 1000Base-T RJ-45, 2x DI+2x DO. Sieci VLAN 802.1Q 255, IGMPv3, QoS, LACP, STP/RSTP/MSTP, DHCP Snooping, Shaper, wiązanie IP+MAC, 802.1x RADIUS, IP/MAC-ACL, SNMP v1/v2/v3, SSH/SSL, obsługa IPv6/IPv4, ERPS Ring — czas odzyskiwania transmisji danych wynosi mniej niż 10 ms (ITU-T G.8032 ERPS Ethernet Ring Protection Switching). Montaż w szafie, podwójne zasilanie AC+DC.
Zarządzany przełącznik optyczny SFP przeznaczony do zastosowań w sieciach na dużą skalę, telekomunikacji i dla dostawców usług telewizyjnych ISP lub IPTV. Jego fizyczna i trwała konstrukcja sprawia, że nadaje się do bezpośredniej instalacji w szafach dystrybucyjnych trasowych lub końcowych. Urządzenie może pracować w zakresie temperatur od -10 do 60°C, może być zasilane redundantnie, ma cyfrowy interfejs I/O, a wszystkie porty są dostępne z panelu przedniego.
Przełącznik może być zarządzany za pomocą protokołów IPv4 i IPv6, SNMPv3 i bezpiecznie na szyfrowanej warstwie SSL/SSH. Funkcje obejmują przydatność do integracji w centrach danych lub do połączenia i bezpiecznej pracy użytkowników końcowych, możliwe jest kontrolowanie ruchu na podstawie QoS, filtrowanie i autoryzowanie dostępu za pomocą ACL (Access Control List), fizyczna aktywacja portów na podstawie uwierzytelniania na serwerze RADIUS przy użyciu protokołu IEEE 802.1x.
PODSTAWOWE DANE TECHNICZNE
Właściwości fizyczne:
Porty: 8 x RJ-45 10/100/1000BASE-T, 16 x SFP 100/1000BASE-X, 1 x port konsoli RJ-45 (RS232)
Pamięć: 8 tys. adresów MAC, bufor 1392 KB
Przepustowość: magistrala 48 Gbps, operacyjna 35,7 Mpps (64B)
Obsługa transmisji: JumboFrame 10KB
Projekt: do montażu w szafie 1U
Zasilanie: 100-240 V/50-60 Hz AC, podwójne z 36-60 V DC, całkowity pobór mocy do 37,8 W
Ochrona: ESD do 6KV DC
Temperatura pracy: od 0 do 60°C
Wymiary: 440 x 200 x 44,5 mm
Waga: 3000g
Funkcje administracyjne:
Zarządzanie: konsola przez RS232, Telnet, Web, SNMP SSH/SSL, SNMP v1, v2c, v3
Kontrola dostępu: protokół ACL oparty na IP i MAC, 256 reguł
Statyczny routing L3: 32 reguły, 128 interfejsów VLAN
Filtr ACL i łączenie:
IP ACL, filtrowanie ruchu według adresu IP, protokołu, portu, flag TCP, DSCP
MAC ACL, filtrowanie ruchu według adresu MAC, identyfikatora VLAN i kombinacji flag priorytetowych
Priorytetyzacja ruchu QoS: 8 poziomów, priorytetyzacja ruchu według portu, DSCP/TOS w pakiecie IP, znaczniki 802.1p lub 802.1Q
Ustawienia
kształtowania portu w zakresie 100 kbps - 1000 Mbps
Obsługa sieci VLAN: IEEE 802.1Q
do 256 grup VLAN, do 4094 identyfikatorów VLAN
Tunelowanie Q-w-Q
Prywatna krawędź sieci VLAN (PVE)
Sieć VLAN oparta na adresie MAC
VLAN oparty na protokole
Sieć VLAN głosowa
Sieć VLAN oparta na podsieci IP
Rejestracja sieci VLAN multicast
Protokół drzewa rozpinającego: Protokół STP, protokół Spanning Tree IEEE 802.1d
Protokół RSTP, protokół Rapid Spanning Tree IEEE 802.1w
Protokół MSTP, protokół Multiple Spanning Tree IEEE 802.1s
Agregacja łączy: IEEE 802.3ad LACP, 8 portów w 24 grupach
Multicast IGMP: IGMP v1/ v2/ v3, do 255 grup, obsługa trybu zapytania IGMP
Uwierzytelnianie podłączonych urządzeń: IEEE 802.1x (RADIUS) - powiązanie IP+MAC
Snoo DHCPping: tak (blokowanie obcych serwerów DHCP)
LLDP: tak (automatyczne wykrywanie typu podłączonych urządzeń)
Diagnostyka okablowania: tak
Topologie pierścieniowe Ethernet STP/RSTP/MSTP i ERPS
