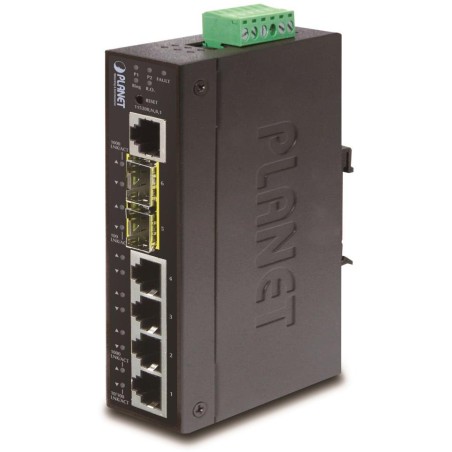

PLANETA IGS-5225-4T2S
Przemysłowy, zarządzalny przełącznik L3 4x 100/1000Base-T, 2x SFP 100/1000Base-X (diagnostyka SFP-DDM), wyjście alarmowe.
Zarządzanie Web/SNMPv3, 255 sieci VLAN 802.1Q, protokół Spanning Tree, protokół Rapid Spanning Tree, agregacja łączy 802.3ad LACP, kształtowanie portów, QoS, podsłuch DHCP, dynamiczna inspekcja ARP, ochrona źródła IP.
Nadmiarowe zasilanie 2x DC, zabezpieczenie przeciwprzepięciowe ESD, stopień ochrony IP30, temperatura pracy -40~75°C.
Inteligentne przełączniki dla przemysłowego Ethernetu są zaprojektowane do trudnych warunków pracy z szerokimi zakresami temperatur roboczych, niestabilnym zasilaniem i częstymi wstrząsami. Zapewniają również doskonałe możliwości wielopołączeniowe, aby osiągnąć solidną łączność systemową z bardzo krótkim czasem odzyskiwania.
Jest wyposażony w metodę redundancji wykorzystującą protokół Spanning Tree (którego czas odzyskiwania jest rzędu sekund i ułamków sekund). Routing L3 jest obsługiwany dla maksymalnie 32 reguł i 8 interfejsów VLAN.
Oprócz znanej metody Spanning Tree (której czas odzyskiwania wynosi kilka sekund), IGS-5225-4T2S został wyposażony w specjalistyczną funkcję ERPS (Ethernet Ring Protection Switching) zapewniającą redundancję, której czas odzyskiwania i wyszukiwania nowej ścieżki wynosi do 10 ms.
Przełączniki serii IGS umożliwiają wdrożenie znanej technologii Ethernet w środowiskach przemysłowych. Nadają się również do instalacji w szafach zewnętrznych o dużych wahaniach temperatur roboczych (zwykle aplikacje bezprzewodowe i MAN ISP).
Ich wielką zaletą jest wydłużony średni czas między awariami (MTBF)!
Możliwość monitorowania za pomocą aplikacji mobilnejCloudViewer .
PODSTAWOWE DANE TECHNICZNE
Właściwości fizyczne:
Porty: 4 x RJ-45 10/100/1000BASE-T, 2 x SFP 1000BASE-SX/LX/BX, 1 x RJ-45 (RS-232) port szeregowy konsoli
Pamięć: 8k adresów MAC, bufor 4 Mb
Przepustowość: magistrala 12 Gbps, operacyjna 8,9 Mpps (64B)
Obsługa transmisji: JumboFrame 9KB
Wersja protokołu IP: IPv4, IPv6
Wykonanie: Szyna DIN, montaż na ścianie
Zasilanie: 12-48 V DC podwójne z 24 V AC, całkowity pobór mocy do 8,5 W (zasilacz nie jest dołączony)
Ochrona: ESD w powietrzu do 8 kV, kontakt do 6 kV
Temperatura pracy: -40 do 75°C
Wymiary: 135 x 87 x 32 mm
Waga: 456g
Funkcje administracyjne:
Zarządzanie: Konsola, Telnet, Web, SNMP SSH, SSL, TLS, SNMP v1, v2c, v3
Kontrola dostępu: protokół ACL oparty na IP i MAC, 123 reguły
Statyczny routing L3: 32 reguły, 8 interfejsów VLAN
Filtr ACL i łączenie:
IP ACL, filtrowanie ruchu według adresu IP, protokołu, portu, flag TCP
MAC ACL, filtrowanie ruchu według adresu MAC, identyfikatora VLAN i kombinacji flag priorytetowych
Priorytetyzacja ruchu QoS: 8 poziomów, priorytetyzacja ruchu według portu, DSCP/TOS w pakiecie IP, znaczniki 802.1p lub 802.1Q
Ustawienia
kształtowania portu w zakresie 500 Kb - 1000 Mbps
Obsługa sieci VLAN: IEEE 802.1Q
do 255 grup VLAN, do 4094 identyfikatorów VLAN
Tunelowanie Q-w-Q
Prywatna krawędź sieci VLAN (PVE)
Sieć VLAN oparta na adresie MAC /> VLAN oparty na protokole
Sieć VLAN głosowa
Rejestracja sieci VLAN multicast
GVRP
Protokół drzewa rozpinającego: Protokół STP, protokół Spanning Tree IEEE 802.1d
Protokół RSTP, protokół Rapid Spanning Tree IEEE 802.1w
Protokół MSTP, protokół Multiple Spanning Tree IEEE 802.1s
Dublowanie portów: RX, TX, RX+TX, jeden do jednego
Agregacja łączy: IEEE 802.3ad LACP, do 4 grup po 4 porty
Multicast IGMP: IGMP v1/ v2/ v3, do 255 grup, obsługa trybu zapytania IGMP
Uwierzytelnianie podłączonych urządzeń: IEEE 802.1x, autoryzacja RADIUS/TACACS+, powiązanie IP+MAC
DHCP Snooping: tak (blokowanie obcych serwerów DHCP)
LLDP: tak (automatyczne wykrywanie typu podłączonych urządzeń)
Diagnostyka okablowania: tak, określa długość okablowania i możliwą odległość do miejsca uszkodzenia
Nieruchomości przemysłowe:
Urządzenie jest odporne na upadek (IEC-60068-2-32) z wysokości 75 cm na wszystkie elementy narażone na uderzenia.
urządzenie jest odporne na wibracje (IEC-60068-2-6)
Urządzenie jest odporne na przeciążenia, krótkotrwałe przyspieszenie 50g, długotrwałe 4g, (IEC-60068-2-27)
bezpieczeństwo elektryczne zgodnie z normą CE EN-60950
Zgodność elektroniczna EMC (EMI):
ČSN EN 55032:2015+AC 2016 - Kompatybilność elektromagnetyczna urządzeń multimedialnych
Wymagania dotyczące odporności EMC (EMS):
ČSN EN 55024 A1:2015 – Sprzęt informatyczny
ČSN EN 55035:2017 - Kompatybilność elektromagnetyczna urządzeń multimedialnych
ČSN EN 61000-4-2:2008 - Wyładowania elektrostatyczne ESD
ČSN EN 61000-4-3 A2:2010 - Pola elektromagnetyczne o częstotliwości radiowej promieniowane
ČSN EN 61000-4-4:2012 - Szybkie przejściowe stany elektryczne EFT
ČSN EN 61000-4-5:2014 - Udar i przepięcie
ČSN EN 61000-4-6:2013 - Odporność na zaburzenia przewodzone indukowane przez pola o częstotliwości radiowej
ČSN EN 61000-4-8:2009 - Pole magnetyczne o częstotliwości sieciowej
ČSN EN 61000-4-11:2004 - Krótkotrwałe zapady napięcia, krótkie przerwy i powolne zmiany napięcia
