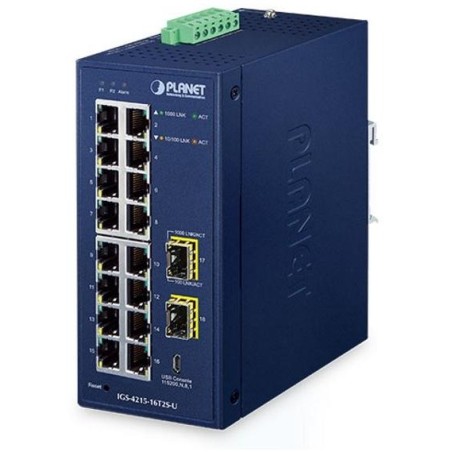

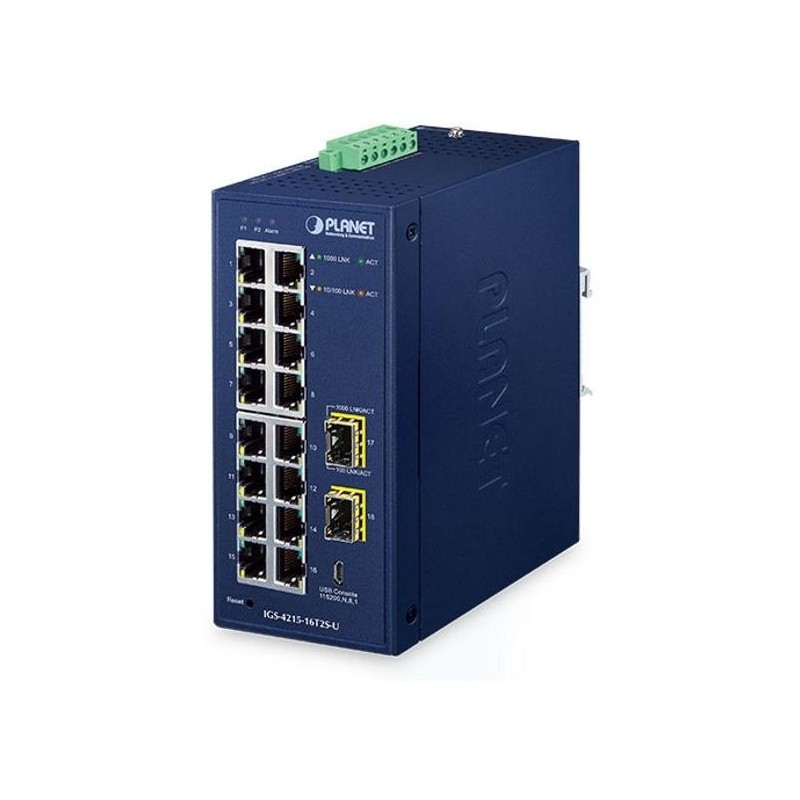

PLANETA IGS-4215-16T2S-U
Przemysłowy przełącznik zarządzalny 16× RJ-45 10/100/1000Base-T, 2× SFP 100/1000Base-SX/LX/BX (diagnostyka DDM).
Obsługa IPv4/IPv6, zarządzania Web/SNMP/Telnet/konsolą , VLAN 802.1Q, Spanning Tree, Multiple/Rapid Spanning Tree, agregacja łączy 802.3ad LACP , QoS, podsłuch DHCP, LLDP, IGMPv1/v2/v3.
Wyjście alarmowe na wypadek zaniku zasilania, zabezpieczenie ESD do 6 kV, stopień ochrony IP30, temperatura pracy od -40 do +75 °C , montaż na szynie DIN lub bezpośrednio na ścianie, podwójne zasilanie DC 9-48 V + AC 24 V.
Przełączniki Ethernet przemysłowe są przeznaczone do trudnych warunków pracy z szerokim zakresem temperatur roboczych, niestabilnym zasilaniem i częstymi wstrząsami. Wersja przełączników serii o rozszerzonym zakresie temperatur.
Przełączniki serii IGS można łatwo zainstalować na standardowej szynie DIN lub bezpośrednio na ścianie , co umożliwia wdrożenie znanej technologii Ethernet w środowiskach przemysłowych. Nadają się również do instalacji w szafach zewnętrznych o dużych wahaniach temperatur roboczych (zwykle aplikacje bezprzewodowe i MAN ISP).
PODSTAWOWE DANE TECHNICZNE
Właściwości fizyczne:
Porty: 16x RJ-45 10/100/1000Base-T, 2x SFP 100/1000BASE-SX/LX/BX, 1x port konsoli micro USB
Pamięć: 8 tys. adresów MAC, bufor 4,1 Mb
Przepustowość: magistrala 36 Gbps, operacyjna 26,79 Mpps (64B)
Obsługa transmisji: JumboFrame 10K
Wersja protokołu IP: IPv4, IPv6
Wykonanie: Szyna DIN, montaż na ścianie
Zasilanie: DC 9-48 V redundantne + AC 24 V, możliwość podłączenia z dwóch różnych źródeł (brak w zestawie), łączny pobór mocy do 10,41 W
Ochrona: ESD do 6kV, przekaźnik alarmowy przełączający (24 V/1 A) w przypadku zaniku zasilania głównego, zabezpieczenie przed odwrotną polaryzacją, przyłącze zasilania na listwie zaciskowej
Temperatura pracy: -40 do +75 °C, wilgotność do 95%
Wymiary: 152 × 107 × 66 mm
Waga: 829g
Funkcje administracyjne:
Zarządzanie: konsola przez micro USB, Telnet, Web, SNMP SSHv2, SNMP v1, v2c, v3, TLC v1.2
Kontrola dostępu: protokół ACL oparty na IP i MAC
Filtr ACL i łączenie:
IP ACL, filtrowanie ruchu według adresu IP, protokołu, portu
MAC ACL, filtrowanie ruchu według adresu MAC, identyfikatora VLAN i kombinacji flag priorytetowych
Priorytetyzacja ruchu QoS: 8 poziomów, priorytetyzacja ruchu według portu, DSCP/IP lub 802.1p
Obsługa sieci VLAN: IEEE 802.1Q
do 256 grup VLAN, do 4094 identyfikatorów VLAN
Tunelowanie Q-w-Q
Sieć VLAN głosowa
Protokół VLAN
Prywatna sieć VLAN
GVRP
Protokół drzewa rozpinającego: Protokół STP, protokół Spanning Tree IEEE 802.1d
Protokół RSTP, protokół Rapid Spanning Tree IEEE 802.1w
Protokół MSTP, protokół Multiple Spanning Tree IEEE 802.1s
Dublowanie portów: RX, TX, RX+TX, monitor wiele-do-jednego
Agregacja łączy: IEEE 802.3ad LACP i statyczny trunk, 8 portów w 8 grupach
Multicast IGMP: IGMP v1/v2/v3, obsługa trybu zapytania IGMP, do 256 grup
Uwierzytelnianie podłączonych urządzeń: IEEE 802.1x (RADIUS, TACACS+), powiązanie portu IP-MAC
DHCP Snooping: tak (blokowanie obcych serwerów DHCP)
LLDP: tak (automatyczne wykrywanie typu podłączonych urządzeń)
Diagnostyka okablowania: tak
Nieruchomości przemysłowe:
Urządzenie jest odporne na upadek (IEC-60068-2-32) z wysokości 75 cm na wszystkie elementy narażone na uderzenia.
urządzenie jest odporne na wibracje (IEC-60068-2-6)
Urządzenie jest odporne na przeciążenia, krótkotrwałe przyspieszenie 50g, długotrwałe 4g, (IEC-60068-2-27)
bezpieczeństwo elektryczne zgodnie z normą CE EN-60950
Zgodność elektroniczna EMC (EMI):
ČSN EN 55032:2015+AC 2016 - Kompatybilność elektromagnetyczna urządzeń multimedialnych
Wymagania dotyczące odporności EMC (EMS):
ČSN EN 55024 A1:2015 – Sprzęt informatyczny
ČSN EN 55035:2017 - Kompatybilność elektromagnetyczna urządzeń multimedialnych
ČSN EN 61000-4-2:2008 - Wyładowania elektrostatyczne ESD
ČSN EN 61000-4-3 A2:2010 - Pola elektromagnetyczne o częstotliwości radiowej promieniowane
ČSN EN 61000-4-4:2012 - Szybkie przejściowe stany elektryczne EFT
ČSN EN 61000-4-5:2014 - Udar i przepięcie
ČSN EN 61000-4-6:2013 - Odporność na zaburzenia przewodzone indukowane przez pola o częstotliwości radiowej
ČSN EN 61000-4-8:2009 - Pole magnetyczne o częstotliwości sieciowej
ČSN EN 61000-4-11:2004 - Krótkotrwałe zapady napięcia, krótkie przerwy i powolne zmiany napięcia
