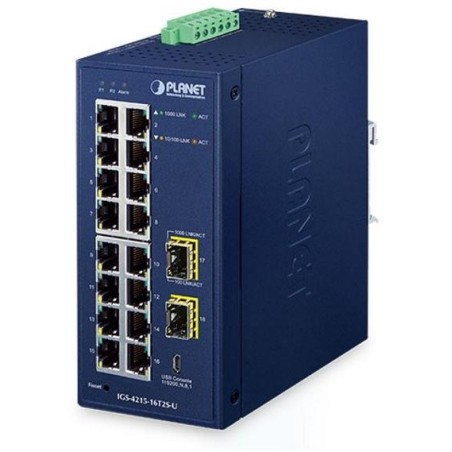

PLANET IGS-4215-16T2S-U
Priemyselný spravovateľný prepínač 16× RJ-45 10/100/1000Base-T, 2× SFP 100/1000Base-SX/LX/BX (diagnostika DDM).
Podpora IPv4/IPv6, Web/SNMP/Telnet/konzola manažment , VLAN 802.1Q, Spanning Tree, Multiple/Rapid Spanning Tree, agregácia liniek 802.3ad LACP , QoS, DHCP snooping, LLDP, IGMPv1/v2/v3.
Alarmový výstup pri výpadku, ESD ochrana do 6 kV, krytie IP30, pracovná teplota -40 až +75 °C , montáž na DIN lištu alebo priamo na stenu, duálne napájanie DC 9-48 V + AC 24 V.
Prepínače pre priemyselný Ethernet sú určené do náročných prevádzkových podmienok s veľkým rozsahom pracovných teplôt, neistým napájaním a častými otrasmi. Verzia prepínačov radu s rozšíreným teplotným rozsahom.
Prepínače radu IGS sa ľahko inštalujú na štandardnú DIN lištu alebo priamo na stenu a umožňujú nasadenie dobre známej Ethernetovej technológie aj v priemyselnom prostredí. Rovnako tak sú vhodné na inštalácie do vonkajšku umiestnených skríň s veľkým kolísaním pracovných teplôt (typicky bezdrôtové a MAN ISP aplikácie).
ZÁKLADNÁ ŠPECIFIKÁCIA
Fyzické vlastnosti:
Porty: 16× RJ-45 10/100/1000Base-T, 2× SFP 100/1000BASE-SX/LX/BX, 1× micro USB port konzola
Pamäť: 8k MAC adries, buffer 4,1Mb
Priepustnosť: zbernica 36 Gbps, prevádzkovo 26,79 Mpps (64B)
Podpora prenosu: JumboFrame 10K
Verzia IP protokolu: IPv4, IPv6
Prevedenie: DIN lišta, na stenu
Napájanie: zdroj DC 9-48 V redundantný + AC 24 V, pripojenie možné z dvoch rôznych zdrojov (nie sú súčasťou balenia), celkový príkon do 10,41 W
Ochrana: ESD do 6kV, spínacie poplachové relé (24 V/1 A) pri výpadku primárneho napájania, ochrana proti prepólovaniu, pripojenie napájania na svorkovnici
Prevádzková teplota: -40 až +75 °C, vlhkosť do 95 %
Rozmery: 152 × 107 × 66 mm
Hmotnosť: 829 g
Funkcia administrácie:
Správa: konzola cez micro USB, Telnet, Web, SNMP SSHv2, SNMP v1, v2c, v3, TLC v1.2
Riadenie prístupu: Protokol ACL založený na IP a MAC
ACL filter a bonding:
IP ACL, filtrácia prevádzok podľa IP adresy, protokolu, portu
MAC ACL, filtrácia prevádzok podľa MAC adresy, podľa VLAN ID a kombináciou príznakov priorít
Priorizácia prevádzky QoS: 8 úrovní, priorizácia prevádzky podľa portu, DSCP/IP alebo 802.1p
Podpora VLAN: IEEE 802.1Q
až 256 VLAN skupín, až 4094 VLAN ID
Q-in-Q tunneling
Voice VLAN
Protocol VLAN
Private VLAN
GVRP
Spanning Tree Protocol: protokol STP, protokol IEEE 802.1d Spanning Tree
protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree
protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree
Port mirroring: RX, TX, RX+TX, many-to-1 monitor
Agregácia liniek: IEEE 802.3ad LACP a static trunk, 8 portov v 8 skupinách
Multicast IGMP: IGMP v1/v2/v3, podpora režimu IGMP querier, až 256 skupín
Autentizácia pripojených zariadení: IEEE 802.1x (RADIUS, TACACS+), IP-MAC port binding DHCP Snooping: áno (blokácia cudzích DHCP serverov)
LLDP: áno (automatická detekcia typu pripojených zariadení)
Diagnostika kabeláže: áno
Priemyselné vlastnosti:
zariadenie je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všetky dopadové časti
zariadenie je odolné proti vibráciám (IEC-60068-2-6)
zariadenie je odolné proti preťaženiu krátkodobému zrýchleniu 50g, dlhodobému 4g, (IEC-60068-2-27)
elektrická bezpečnosť podľa CE EN-60950
EMC Elektronická kompatibilita (EMI):
ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálnych zariadení
EMC požiadavky na odolnosť (EMS) :
ČSN EN 55024 A1:2015 - Zariadenie informačnej techniky
ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálnych zariadení
STN EN 61000-4-2:2008 - Elektrostatický výboj ESD
ČSN EN 61000-4-3 A2:2010 - Vyžarované vysokofrekvenčné elektromagnetické pole
ČSN EN 61000-4-4:2012 - Rýchle elektrické prechodné javy/skupiny impulzov EFT
ČSN EN 61000-4-5:2014 - Rázový impulz a prepätie
ČSN EN 61000-4-6:2013 - Odolnosť proti rušeniam šíreným vedeniam, indukovaným vysokofrekvenčnými poľami
ČSN EN 61000-4-8:2009 - Magnetické pole sieťového kmitočtu
ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napätia, krátke prerušenia a pomalé zmeny napätia
