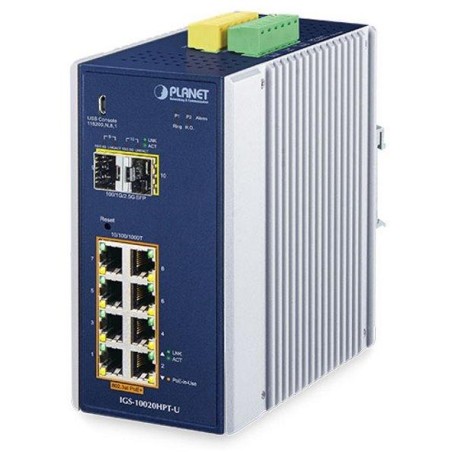

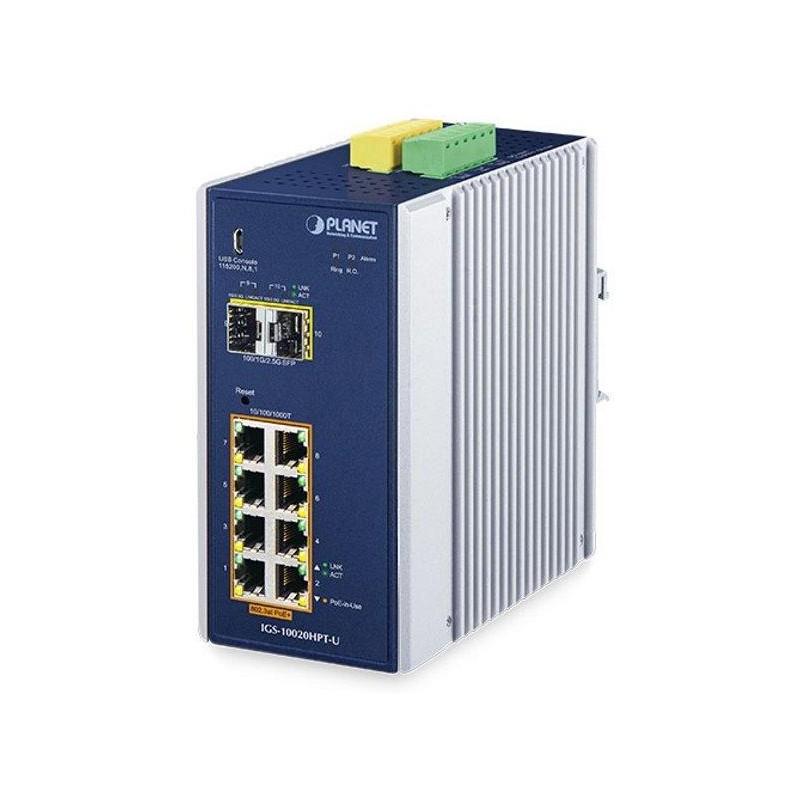

PLANETA IGS-10020HPT-U
Przemysłowy zarządzalny przełącznik i konwerter 8× RJ-45 10/100/1000BASE-T, 2× SFP 100/1000/2500BASE-X, obsługa IPv6.
Zarządzanie Web/SNMPv3, 255 sieci VLAN 802.1Q, protokół Spanning Tree, protokół Rapid Spanning Tree, agregacja łączy LACP 802.3ad, kształtowanie portów, QoS, podsłuch DHCP, LLDP.
Możliwość zasilania w pełnym zakresie 12–54 V DC , stopień ochrony IP30, obudowa aluminiowa, temperatura pracy od -40 °C do 75 °C.
Diagnostyka okablowania. Ochrona przeciwprzepięciowa ESD+EFT LAN i porty zasilania do 6 kV. Montaż na szynie DIN lub na ścianie.
Inteligentne przełączniki dla przemysłowego Ethernetu są zaprojektowane do trudnych warunków pracy z szerokimi zakresami temperatur roboczych, niestabilnym zasilaniem i częstymi wstrząsami. Zapewniają również doskonałe możliwości wielopołączeniowe, aby osiągnąć solidną łączność systemową z bardzo krótkim czasem odzyskiwania.
Przełączniki serii IGS można łatwo zainstalować na standardowej szynie DIN lub bezpośrednio na ścianie, co umożliwia wdrożenie znanej technologii Ethernet w środowiskach przemysłowych. Nadają się również do instalacji w szafach zewnętrznych o dużych wahaniach temperatur roboczych (zwykle aplikacje bezprzewodowe i MAN ISP).
Oprócz dobrze znanej metody Spanning Tree (która ma czas odzyskiwania kilku sekund), IGS-10020HPT-U jest wyposażony w specjalistyczną funkcję ERPS (Ethernet Ring Protection Switching) dla redundancji, która ma czas odzyskiwania i czas wyszukiwania nowej ścieżki do 50 ms. Przełącznik ma możliwość precyzyjnej synchronizacji zegara sieciowego dzięki protokołowi PTP (Precision Time Protocol) zgodnie z IEEE 1588v2. Statyczny routing L3 jest obsługiwany dla maksymalnie 32 reguł i 128 interfejsów VLAN.
Ponadto przełącznik nadaje się do różnych zastosowań w pojazdach i systemach monitoringu dzięki certyfikacji e-Mark . Spełnia potrzeby zasilania i transmisji danych dla systemów monitoringu, transmisji wideo i usług bezprzewodowych w transporcie.
Możliwość monitorowania za pomocą aplikacji mobilnejCloudViewer .
PODSTAWOWE DANE TECHNICZNE
Właściwości fizyczne:
Porty: 8× RJ-45 10/100/1000BASE-T, 2× SFP 1000/2500BASE-X, 1× port konsoli micro USB, 2× cyfrowy interfejs logiczny DI/DO
Pamięć: 8k adresów MAC, bufor 4 Mb
Przepustowość: magistrala 26 Gbps, operacyjna 19,34 Mpps
Obsługa transmisji: JumboFrame 9K
Wersja protokołu IP: IPv4, IPv6
Wykonanie: Szyna DIN, montaż na ścianie
Zasilanie: zasilacz DC 12-54 V (zasilacz nie jest dołączony)
Ochrona: ESD do 6 kV, EFT do 6 kV, przekaźnik alarmowy (24 V/1 A) w przypadku awarii zasilania głównego, zabezpieczenie przed odwrotną polaryzacją, podłączenie zasilania na listwie zaciskowej, lokalizacja na dolnym panelu (nie przeszkadza w montażu na ścianie)
Temperatura pracy: -40°C - 75°C, wilgotność do 95%
Certyfikacja: e-Mark E24 ECE-R 010
Wymiary: 152 × 107 × 76,8 mm
Waga: 1085g
Funkcja POE:
Całkowita moc wyjściowa: 60 W dla DC 12 V, 120 W dla DC 24 V, 240 W dla DC 54 V, IEEE 802.3af, IEEE 802.3at
Ilość wtryskiwaczy: 8x do 36 W
Typ zasilania: End-span
>
Funkcje zaawansowane: zintegrowany harmonogram do zaplanowanego wyłączania zasilanych elementów końcowych
wykrywanie aktywności urządzeń zasilanych za pomocą protokołu ICMP, w przypadku braku odpowiedzi możliwe jest ponowne uruchomienie poprzez odłączenie zasilania
Funkcje administracyjne:
Zarządzanie: konsola przez micro USB, Telnet, Web, SNMP SSHv2, SNMP v1, v2c, v3, TLS v1.2
Kontrola dostępu: protokół ACL oparty na IP i MAC, reguły ACL 123
Statyczny routing L3: 32 reguły, 8 interfejsów VLAN
Filtr ACL i łączenie:
IP ACL, filtrowanie ruchu według adresu IP, protokołu, portu, flag TCP
MAC ACL, filtrowanie ruchu według adresu MAC, identyfikatora VLAN i kombinacji flag priorytetowych
Priorytetyzacja ruchu QoS: 8 poziomów, priorytetyzacja ruchu według portu, DSCP/ToS w pakiecie IP, znaczniki 802.1p lub 802.1Q
Ustawienia
kształtowania portu w zakresie od 500 Kbps do 1000 Mb/s
Obsługa sieci VLAN: IEEE 802.1Q
do 255 grup VLAN, do 4094 identyfikatorów VLAN
Tunelowanie Q-w-Q
Prywatna krawędź sieci VLAN (PVE)
Sieć VLAN oparta na adresie MAC
VLAN oparty na protokole
Sieć VLAN głosowa
GVRP
Rejestracja sieci VLAN multicast
Protokół drzewa rozpinającego: Protokół STP, protokół Spanning Tree IEEE 802.1d
Protokół RSTP, protokół Rapid Spanning Tree IEEE 802.1w
Protokół MSTP, protokół Multiple Spanning Tree IEEE 802.1s
Dublowanie portów: RX, TX, oba
Agregacja łączy: IEEE 802.3ad LACP, 10 portów w 5 grupach
Multicast IGMP: IGMP v1/ v2/ v3, do 255 grup, obsługa trybu zapytania IGMP
Uwierzytelnianie podłączonych urządzeń: IEEE 802.1x (RADIUS/TACACS+) - powiązanie IP+MAC
DHCP Snooping: tak (blokowanie obcych serwerów DHCP)
LLDP: tak (automatyczne wykrywanie typu podłączonych urządzeń)
Diagnostyka okablowania: tak, określa długość okablowania i możliwą odległość do miejsca uszkodzenia
Nieruchomości przemysłowe:
Urządzenie jest odporne na upadek (IEC-60068-2-32) z wysokości 75 cm na wszystkie elementy narażone na uderzenia.
urządzenie jest odporne na wibracje (IEC-60068-2-6)
Urządzenie jest odporne na przeciążenia, krótkotrwałe przyspieszenie 50g, długotrwałe 4g, (IEC-60068-2-27)
bezpieczeństwo elektryczne zgodnie z normą CE EN-60950
Zgodność elektroniczna EMC (EMI):
ČSN EN 55032:2015+AC 2016 - Kompatybilność elektromagnetyczna urządzeń multimedialnych
Wymagania dotyczące odporności EMC (EMS):
ČSN EN 55024 A1:2015 – Sprzęt informatyczny
ČSN EN 55035:2017 - Kompatybilność elektromagnetyczna urządzeń multimedialnych
ČSN EN 61000-4-2:2008 - Wyładowania elektrostatyczne ESD
ČSN EN 61000-4-3 A2:2010 - Pola elektromagnetyczne o częstotliwości radiowej promieniowane
ČSN EN 61000-4-4:2012 - Szybkie przejściowe stany elektryczne EFT
ČSN EN 61000-4-5:2014 - Udar i przepięcie
ČSN EN 61000-4-6:2013 - Odporność na zaburzenia przewodzone indukowane przez pola o częstotliwości radiowej
ČSN EN 61000-4-8:2009 - Pole magnetyczne o częstotliwości sieciowej
ČSN EN 61000-4-11:2004 - Krótkotrwałe zapady napięcia, krótkie przerwy i powolne zmiany napięcia
