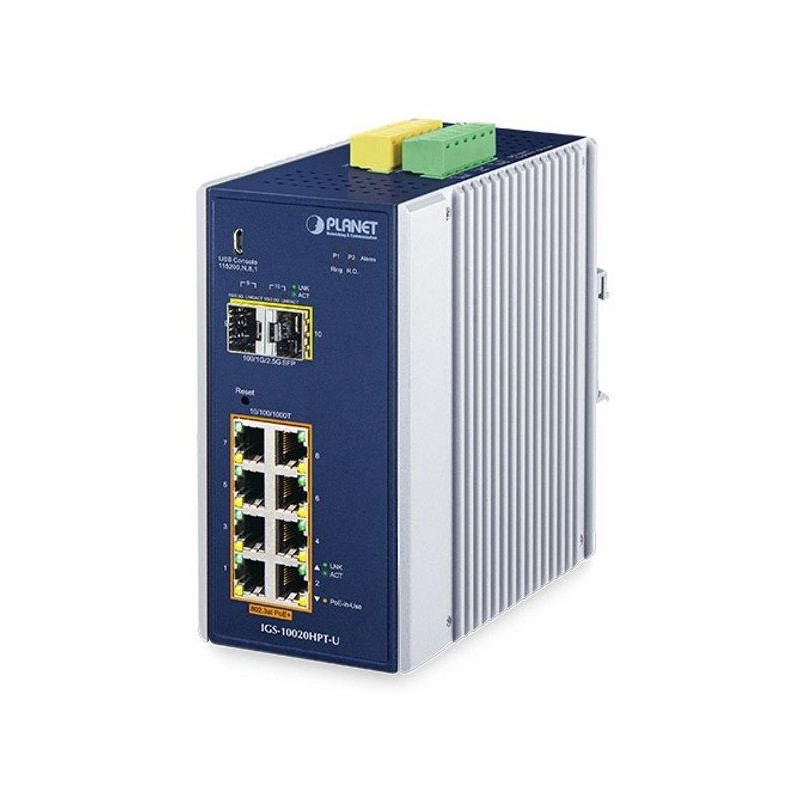

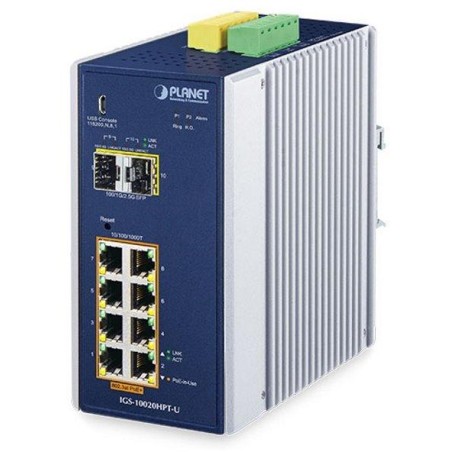

Planet IGS-10020HPT-U priemyselný L2 switch, 8x1Gb, 2x2.5Gb SFP, 8x PoE 802.3at 240W, 12-54VDC, -40~75°C, 1x USB, IP30

PLANET IGS-10020HPT-U

Priemyselný spravovateľný prepínač a konvertor 8× RJ-45 10/100/1000BASE-T, 2× SFP 100/1000/2500BASE-X, podpora IPv6.

Web/SNMPv3 manažment, 255 VLAN 802.1Q sietí, Spanning Tree, Rapid Spanning Tree, agregácia liniek 802.3ad LACP, Port shaper, QoS, DHCP snooping, LLDP.

Možnosť napájania v celom rozsahu 12–54 V DC , krytie IP30, hliníková skriňa, pracovná teplota –40 °C až 75 °C.

Diagnostika kabeláže. Prepäťová ochrana ESD+EFT LAN aj napájacích portov do 6 kV. Montáž na DIN lištu alebo priamo na stenu.

Inteligentné prepínače pre priemyselný Ethernet sú určené do náročných prevádzkových podmienok s veľkým rozsahom pracovných teplôt, neistým napájaním a častými otrasmi. Zároveň poskytujú vynikajúce možnosti viacnásobných prepojení na dosiahnutie robustnosti prepojení systémov s veľmi nízkou dobou zotavenia.

Prepínače radu IGS sa ľahko inštalujú na štandardnú DIN lištu alebo priamo na stenu a umožňujú nasadenie dobre známej Ethernetovej technológie aj v priemyselnom prostredí. Rovnako tak sú vhodné na inštalácie do vonkajšku umiestnených skríň s veľkým kolísaním pracovných teplôt (typicky bezdrôtové a MAN ISP aplikácie).

IGS-10020HPT-U je vybavený pre redundanciu okrem dobre známej metódy Spanning Tree (ktorej doba zotavenia je niekoľko sekúnd) predovšetkým špecializovanou funkciou ERPS (Ethernet Ring Protection Switching), ktorá má dobu zotavenia a nájdenie novej cesty do 50 ms. Prepínač disponuje možnosťou presnej synchronizácie hodín v sieti vďaka protokolu PTP (Precision Time Protocol) podľa IEEE 1588v2. Je podporované statické L3 routovanie pre až 32 pravidiel a 128 VLAN rozhrania.

Prepínač je navyše vhodný pre rôzne aplikácie vo vozidlách a monitorovací systém vďaka certifikácii e-Mark . Spĺňa potreby napájania a prenosu dát pre systém sledovania, prenos videa a bezdrôtovej služby v doprave.

---

Možný monitoring mobilnou aplikáciouCloudViewer .

---

ZÁKLADNÁ ŠPECIFIKÁCIA

Fyzické vlastnosti:

Porty: 8× RJ-45 10/100/1000BASE-T, 2× SFP 1000/2500BASE-X, 1× micro USB port konzoly, 2× DI/DO digitálne logické rozhranie

Pamäť: 8k MAC adries, buffer 4 Mb

Priepustnosť: zbernica 26 Gbps, prevádzkovo 19,34 Mpps

Podpora prenosu: JumboFrame 9K

Verzia IP protokolu: IPv4, IPv6

Prevedenie: DIN lišta, na stenu

Napájanie: zdroj DC 12-54 V (zdroj nie je súčasťou balenia)

Ochrana: ESD do 6 kV, EFT do 6 kV, spínacie poplachové relé (24 V/1 A) pri výpadku primárneho napájania, ochrana proti prepólovaniu, pripojenie napájania na svorkovnicu, umiestnenie na spodnom paneli (neprekáža pri montáži na stenu)

Prevádzková teplota: -40 ° C - 75 ° C, vlhkosť do 95%

Certifikácia: e-Mark E24 ECE-R 010

Rozmery: 152 × 107 × 76,8 mm

Hmotnosť: 1085 g

POE funkcie:

Celkový napájací výkon: 60 W pre DC 12 V, 120 W pre DC 24 V, 240 W pre DC 54 V, IEEE 802.3af, IEEE 802.3at

Počet injektorov: 8× až 36 W

Typ napájania: End-span
> Pokročilé funkcie:
integrovaný plánovač pre plánované vypnutie napájaných koncových prvkov
detekcia aktivity napájaných zariadení pomocou ICMP, pokiaľ nie je odozva, je možné reštartovať odpojením napájania

Funkcia administrácie:

Správa: konzola cez micro USB, Telnet, Web, SNMP SSHv2, SNMP v1, v2c, v3, TLS v1.2

Riadenie prístupu: Protokol ACL založený na IP a MAC, ACL 123 pravidiel

L3 statický routing: 32 pravidiel, 8 VLAN rozhrania

ACL filter a bonding:

IP ACL, filtrácia prevádzok podľa IP adresy, protokolu, portu, TCP príznakov
MAC ACL, filtrácia prevádzok podľa MAC adresy, podľa VLAN ID a kombináciou príznakov priorít

Priorizácia prevádzky QoS: 8 úrovní, priorizácia prevádzky podľa portu, DSCP/ToS v IP pakete, 802.1p alebo 802.1Q značky

Port shaper nastavenie v rozpätí 500 Kbps až 1000 Mbps

Podpora VLAN:

IEEE 802.1Q
až 255 VLAN skupín, až 4094 VLAN ID
Q-in-Q tunneling
Private VLAN Edge (PVE)
MAC-based VLAN
Protocol-based VLAN
Voice VLAN
GVRP
Multicast VLAN Registration

Spanning Tree Protocol:

protokol STP, protokol IEEE 802.1d Spanning Tree
protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree
protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree

Port mirroring: RX, TX, oboje

Agregácia liniek: IEEE 802.3ad LACP, 10 portov v 5 skupinách

Multicast IGMP: IGMP v1/ v2/ v3, až 255 skupín, podpora režimu IGMP querier mode

Autentizácia pripojených zariadení: IEEE 802.1x (RADIUS/TACACS+) - IP+MAC binding

DHCP Snooping: áno (blokácia cudzích DHCP serverov)

LLDP: áno (automatická detekcia typu pripojených zariadení)

Diagnostika kabeláže: áno, stanovuje dĺžku kabeláže a prípadnú vzdialenosť k poruche

Priemyselné vlastnosti:

zariadenie je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všetky dopadové časti

zariadenie je odolné proti vibráciám (IEC-60068-2-6)

zariadenie je odolné proti preťaženiu krátkodobému zrýchleniu 50g, dlhodobému 4g, (IEC-60068-2-27)

elektrická bezpečnosť podľa CE EN-60950

EMC Elektronická kompatibilita (EMI):

ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálnych zariadení

EMC požiadavky na odolnosť (EMS) :

ČSN EN 55024 A1:2015 - Zariadenie informačnej techniky

ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálnych zariadení

STN EN 61000-4-2:2008 - Elektrostatický výboj ESD

STN EN 61000-4-3 A2:2010 - Vyžarované vysokofrekvenčné elektromagnetické pole

ČSN EN 61000-4-4:2012 - Rýchle elektrické prechodné javy/skupiny impulzov EFT

ČSN EN 61000-4-5:2014 - Rázový impulz a prepätie

ČSN EN 61000-4-6:2013 - Odolnosť proti rušeniam šíreným vedeniam, indukovaným vysokofrekvenčnými poľami

ČSN EN 61000-4-8:2009 - Magnetické pole sieťového kmitočtu

ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napätia, krátke prerušenia a pomalé zmeny napätia

---

---

---

---
