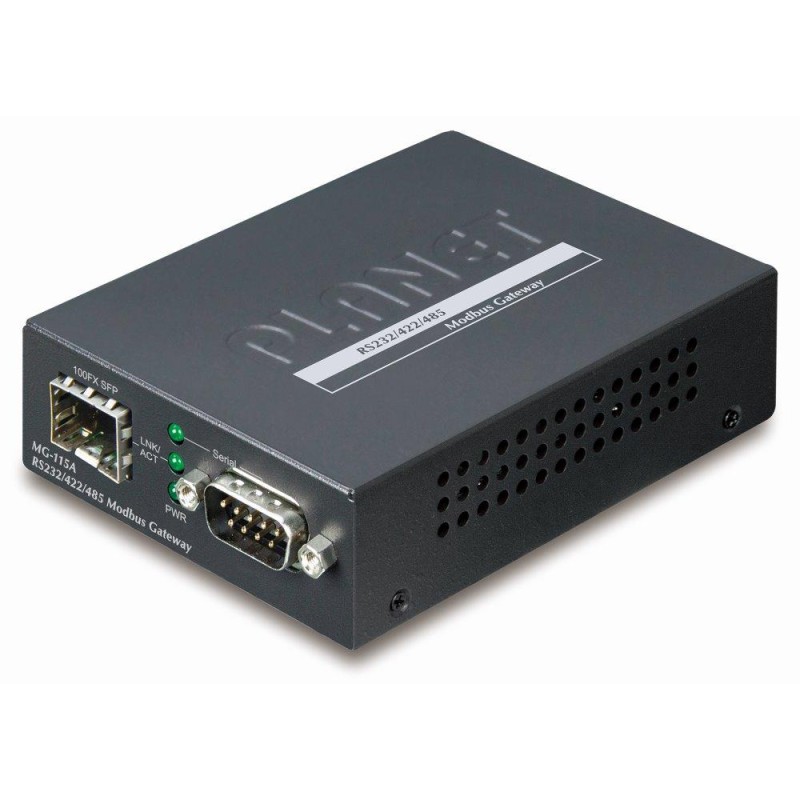

Brama MODBUS Planet RS-422/485 do IP, 1x COM, 1x 100Base-FX/SFP, RTU/ACSII, -10~+60°C

PLANETA MG-115A

Brama przemysłowa MODBUS z konwersją protokołu RS-485/422 na TCP/IP . Konwerter komunikacji IP z 100Base-FX przez moduł SFP na linie szeregowe typu RS-485 i RS-422. Typ komunikacji szeregowej to do wyboru RTU/ASCII, master/slave.

Zasilanie 5 V DC/ maks. 2 A. Ochrona ESD do 6 KV, temperatura pracy od -10 do +60 °C. Montaż na szynie DIN lub ścianie.

Transmisja komunikacji szeregowej przez protokół IP jest szczególnie wykorzystywana do akwizycji danych, sterowania maszynami i sterowania systemami kamer . Zastępuje również fizyczną konwersję protokołu szeregowego na inne medium transmisyjne. Praktycznie rozszerza zasięg komunikacji szeregowej w nieskończoność.

PODSTAWOWE DANE TECHNICZNE

Cechy:

•

• Tablica wskaźników LED do diagnostyki działania

• parzystość: parzystość, nieparzystość, brak, spacja, znak

• prędkość: 50 bps - 921 Kbps

• dla połączeń TCP master do 32 połączeń TCP slave, dla połączeń TCP slave do 32 połączeń TCP master


Właściwości fizyczne:

Porty: 1 x RS-422/485, 1 x SFP 100BASE-FX

Obsługa MODBUS: tak

Wykonanie: Szyna DIN, montaż na ścianie

Zasilanie: zasilacz zewnętrzny 5 V DC, 2 A, pobór mocy maks. 5,5 W

Ochrona: ESD do 6 KV

Temperatura pracy: -10 do 60 °C

Wymiary: 97 x 70 x 26 mm

Waga: 185g

Możliwość montażu w obudowach: MC-700, MC-1500, MC-1500R

Funkcje administracyjne:

Zarządzanie: Web, Telnet, MB VCOM, SNMP v1, v2c

Wersja protokołu IP: IPv4

Diagnostyka: automatyczne narzędzie wyszukiwania Planet Smart Discovery

Tryb pracy: RTU master, RTU slave, ASCII master, ASCII slave

Połączenie sygnałowe

•

• RS232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

• RS422: Tx+, Tx-, Rx+, Rx-, GND

• RS485 4-żyłowy: Tx+, Tx-, Rx+, Rx-, GND

• RS485 2-żyłowy: Dane A (+), Dane B (-), GND
