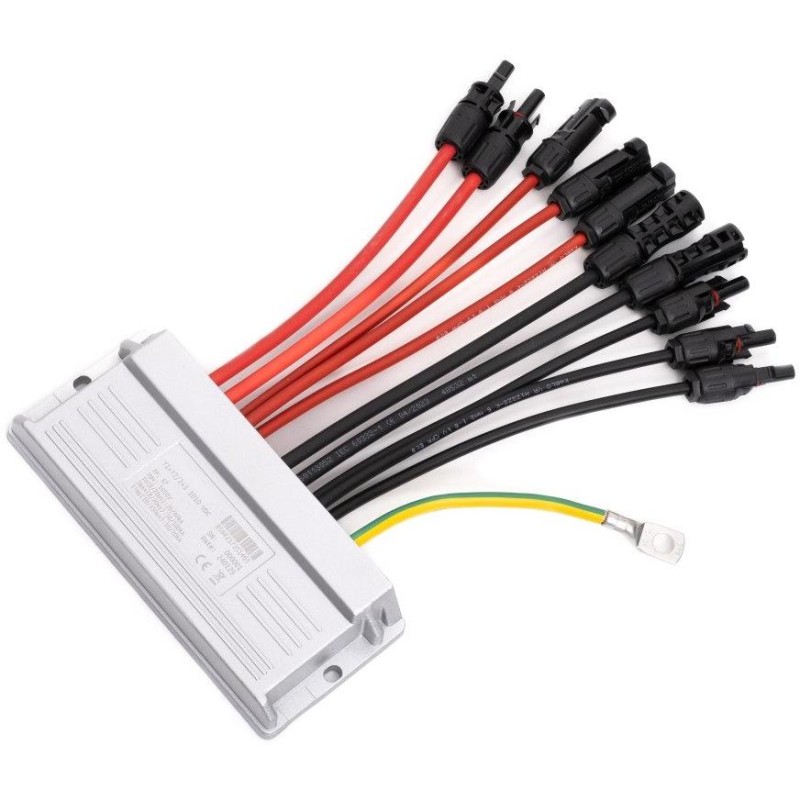

Xtend Solarmi OSPD23
Ogranicznik przepięć przeznaczony do ochrony urządzeń fotowoltaicznych . Rzeczywista konstrukcja, uwzględniająca warunki atmosferyczne i sposób montażu, wykonana jest ze stopu aluminium (tego samego materiału, z którego wykonane są profile nośne paneli PV - nie ma ryzyka korozji elektrochemicznej) z hermetycznie zamkniętymi obwodami wewnętrznymi z materiału poliuretanowego z wewnętrznym wypełniaczem trudnopalnym.
Jednostka jest zaprojektowana jako jednostka przelotowa dla łatwej implementacji w string - oba bieguny stringu są podłączone do jednostki i oba również wychodzą. Podłączenie odbywa się za pomocą klasycznych złącz MC4 (z wbudowanym bezpiecznikiem na wejściu) i przewodów o przekroju 6 mm2 (w niektórych wersjach nawet 10 mm2 ) z podwójną izolacją i kodowaniem kolorami.
Podłączenie przewodu ochronnego PE lub połączenie z elementami LPS realizowane jest na samej obudowie skrzynki za pomocą śruby M10 (M8) poprzez wciskane oczko na przewodzie linkowym >16 mm2 lub bezpośrednio za pomocą śruby T poprzez połączenie z konstrukcją nośną/rurą spustową LPS, lub w kombinacji.
Sam ogranicznik przepięć należy do klasy T1 + T2 i ze względu na ponadstandardową odporność na prąd upływowy (12/25 kA) może być stosowany także w ośrodkach z liczbą przewodów odprowadzających mniejszą niż 4 (zgodnie z normą ČSN EN 51643-32).
Notatka:
Ze względu na specyficzną konstrukcję i lokalizację konieczne jest zmierzenie prądu resztkowego przy maks. napięciu roboczym po każdym przerwaniu bezpiecznika zintegrowanego (z powodu działania SPD). Jeśli jest on wyższy od maksymalnej wartości określonej przez producenta, należy wymienić cały moduł SPD. Oznaką przerwania bezpiecznika jest brak napięcia w obwodzie szeregowym po module SPD.
Cechy:
- Nadaje się do sieci DC
- Wytrzymałość zwarciowa I SCPV : 10 kA
- Poziom ochrony napięciowej przy In Up a : < 2,3 kV
- Obudowa ze stopu aluminium
- Klasyfikacja według ČSN EN 61643-11 wyd. 2 i ČSN EN 61643-31, T1+T2
PODSTAWOWE DANE TECHNICZNE
Konstrukcja: Typ 2: 3+2 (3 pary 6 mm 2 wejście + 2 pary 10 mm 2 wyjście)
Maksymalne napięcie robocze pomiędzy L+ i L-: 1010 V DC
Prąd znamionowy obciążenia: 30 A
Przewody przyłączeniowe: MC4, długość: 25 cm, przekrój: 6/10 mm 2
Czas reakcji t a : < 25 ns
Ochrona: IP67
Wymiary: 234 × 126 × 34,4 mm
Temperatura pracy: -40 do +85 °C
