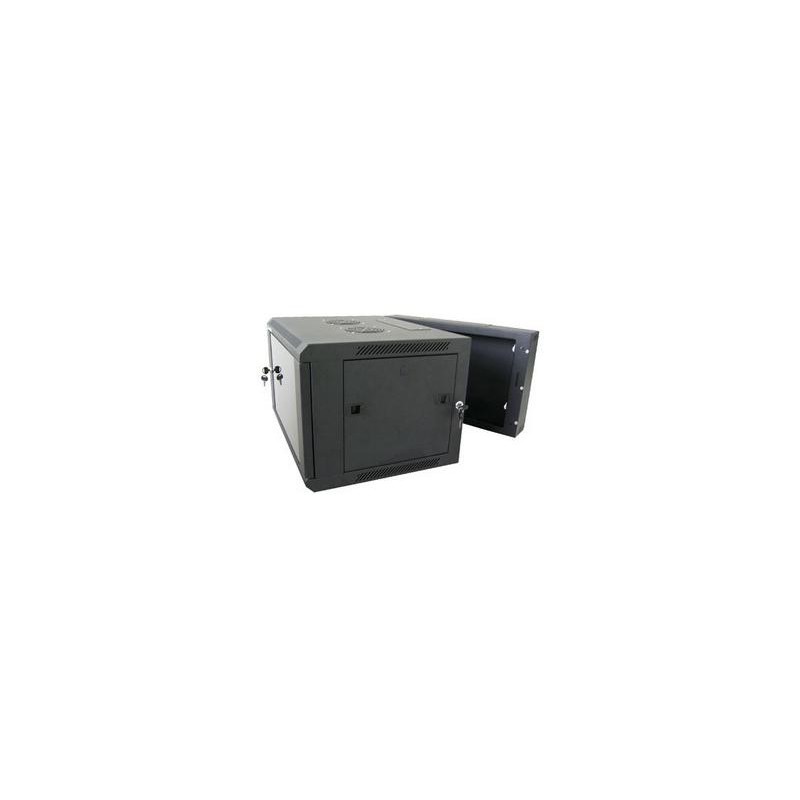

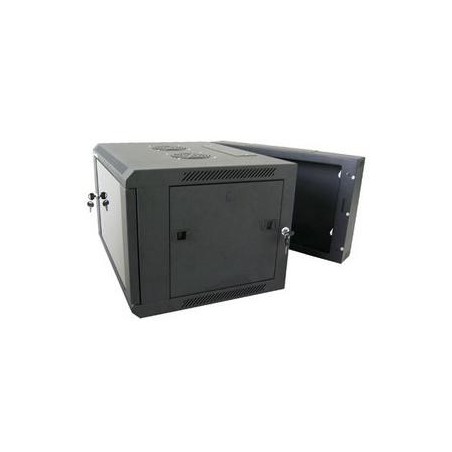

XtendLan WD-12U-65-SCHWARZ
Der Verteilerschrank eignet sich für die Installation von Daten- und Telekommunikationsgeräten.
Universelle zweiteilige Schränke sind für die Wandmontage konzipiert. Die Schränke sind hervorragend verarbeitet und haben ein elegantes Erscheinungsbild.
Sie bestehen aus Walzstahl, die tragenden Teile aus 1,5 mm starkem Stahl, die übrigen Teile aus 1,2 mm starkem Stahl. Die Konstruktion ermöglicht eine statische Belastung von 60 kg.
Die Vordertür ist abschließbar. Die Seitenwände sind mit Riegeln ausgestattet und können von Hand abgenommen werden. Sie können mit einem Schloss ausgestattet werden, das in eine vorbereitete Öffnung eingebaut wird.
Wird mit einem Montagesatz geliefert.
GRUNDLEGENDE SPEZIFIKATIONEN
Rackformat: 19"
Kapazität: 12U
Schutzart: IP20
Abmessungen: 600 x 550 x 635 mm (Breite x Tiefe x Höhe)
Design:
Tür - Sicherheitsglas, getönt, abschließbar
Rückseite - voll
Seitenabdeckung - vollständig, leicht abnehmbar, kann mit einem Schloss ausgestattet werden
obere Abdeckung - perforiert, mit Positionen für zwei Lüfter
Farbe: schwarz, RAL9004
Andere Eigenschaften
- Der Verteilerschrank beinhaltet vier verschiebbare Vertikalschienen mit Lochung zur Befestigung der Einbaugeräte.
- Befestigungsmaterial (Käfigmuttern, Unterlegscheiben, Schrauben) sind im Lieferumfang der Schalttafel enthalten
- An der Unterseite der Schalttafel befindet sich ein Erdungspunkt zum Anschluss des Erdungskabels.
- Im oberen und unteren Bereich des Rückteils sowie im oberen Bereich des Vorderteils befinden sich Kabeleinführungen, die mit Blindstopfen abgedeckt sind.
- erfüllt die internationale Norm IEC 60297-2
Diagramm:
Zum Vergrößern anklicken...
Versandmaße: 67x62x70 cm
Montageanleitung (cz)
Der Schrank ist hervorragend verarbeitet. Die rauchfarbenen Glastüren sind mit einem Schloss ausgestattet.
Die Hecktüröffnung ist mit einem Schloss ausgestattet. Die Seitenwände sind leicht abnehmbar und können ebenfalls mit einem Schloss ausgestattet werden.
Ansicht ohne Seitenteile. Vertikale Montageschienen können nach Bedarf verschoben werden:
Feste, schwenkbare Türscharniere an der Rückseite. Die Schrankfront kann bei Bedarf aus den Scharnieren genommen werden.
An der Unterseite des Gehäuses befindet sich ein Erdungspunkt.
In der oberen Abdeckung befinden sich Löcher für zwei Lüfter mit Verschlussstopfen.
Zum Zubehör gehören horizontale Schienen,
/>
und Montagesatz.
