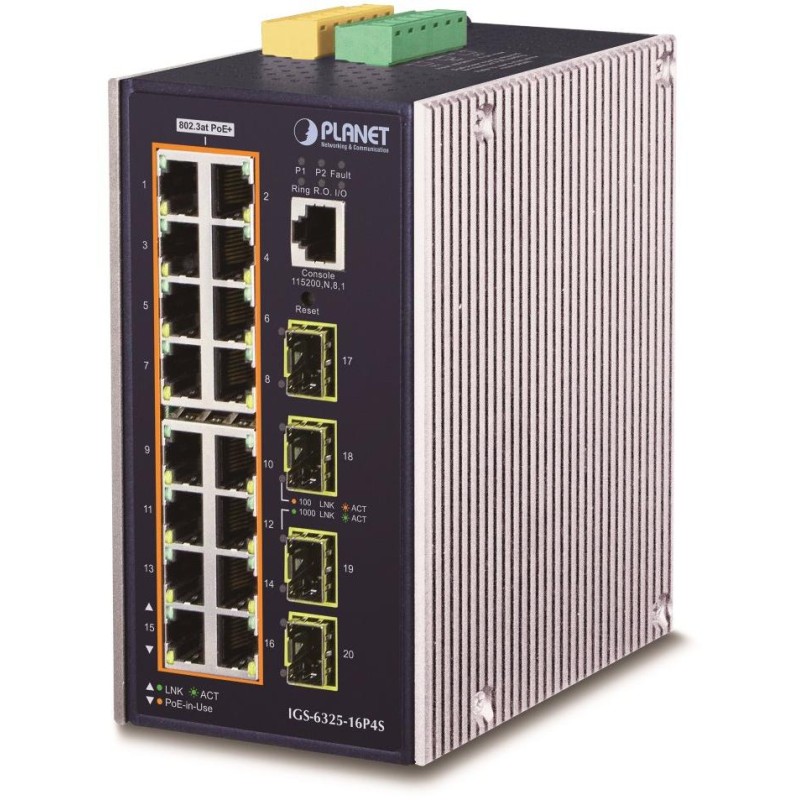

PLANET IGS-6325-16P4S
Industrieller L3 PoE+ Switch mit 16 x RJ-45 10/100/1000Base-T 802.3at PoE+ und 4 x SFP/Mini-GBIC-Steckplätzen (1000Base-SX/LX/BX SFP). Zusätzlich ist er mit einem internen ONVIF-Modul zur Erkennung und Information von IP-Kameras im Netzwerk ausgestattet.
Dank seines Metallgehäuses mit IP30- Zertifizierung hält er hohen Temperaturen von -40 °C bis 75 °C stand und ist somit für den harten Einsatz geeignet. Die Schaltkapazität des Switches beträgt 40 Gbit/s blockierungsfrei und der Durchsatz 29,7 Mpps . Für jeden der sechzehn RJ-45-Ports stehen 36 W PoE-Leistung zur Verfügung (max. 240 W bzw. 320 W bei dualer Stromversorgung mit gleicher Spannung), sodass auch energieintensivere Geräte mit Strom versorgt werden können.
Der Switch wird über ein duales 48-56-V-Gleichstromnetzteil mit Strom versorgt. Der Switch kann an einer Wand oder einer DIN-Schiene montiert werden.
GRUNDLEGENDE SPEZIFIKATIONEN
Physikalische Eigenschaften:
Anschlüsse: 16 x RJ-45 10/100/1000Base-T 802.3at PoE+, 4 x SFP/Mini-GBIC-Steckplatz (1000Base-SX/LX/BX SFP), 1 x RJ-45 serieller Konsolenanschluss (RS232)
Speicher: 16.000 MAC-Adressen, 32 MB Puffer
Durchsatz: 40 Gbit/s Bus, betriebsbereit 29,7 Mpps (64B) nicht blockierend
Übertragungsunterstützung: JumboFrame 10 KB
IP-Protokollversion: IPv4, IPv6
Ausführung: Hutschiene, Wandmontage
Stromversorgung: 48 – 56 V DC redundant, für die volle Nutzung von PoE+ sind mindestens 51 V erforderlich, Gesamtstromverbrauch bis zu 344 W (Netzteil nicht im Lieferumfang enthalten)
Schutz: ESD bis zu 6 kV DC
Betriebstemperatur: -40°C - 75°C
Abmessungen: 152 x 107 x 84 mm
Gewicht: 1550g
Verwaltungsfunktionen:
Verwaltung: Konsole, Telnet, Web, SNMP v1/v2c/v3, SSH, TLS, SSL
Zugriffskontrolle: IP- und MAC-basiertes ACL-Protokoll, 123 Regeln
ACL-Filter und Bonding:
QoS-Verkehrspriorisierung: 8 Stufen, Verkehrspriorisierung nach Port, DSCP/TOS im IP-Paket, 802.1p- oder 802.1q-Tag
VLAN-Unterstützung:
IEEE 802.1q
bis zu 255 VLAN-Gruppen, bis zu 4094 VLAN-IDs
Q-in-Q-Tunneling
Privates VLAN
MAC VLAN
VLAN-Protokoll
Sprach-VLAN
Multicast-VLAN
Spanning Tree-Protokoll: STP-Protokoll, IEEE 802.1d Spanning Tree-Protokoll
RSTP-Protokoll, IEEE 802.1w Rapid Spanning Tree-Protokoll
MSTP-Protokoll, IEEE 802.1s Multiple Spanning Tree-Protokoll
Portspiegelung: RX, TX, Viele-zu-Eins
Link Aggregation: IEEE 802.3ad LACP, 4 Ports in 10 Gruppen
IGMP-Multicast: IGMP v1/v2/v3, bis zu 255 Gruppen, Unterstützung für IGMP-Abfragemodus
Authentifizierung verbundener Geräte: IEEE 802.1x, RADIUS, TACACS+-Authentifizierung
LLDP: ja (automatische Erkennung des Typs der angeschlossenen Geräte)
DHCP Snooping: ja (Blockierung fremder DHCP-Server)
Verdrahtungsdiagnose: ja
POE-Funktion:
Gesamtleistungsabgabe: 240 W (320 W Dual Power), IEEE 802.3af, 802.3at
Anzahl der Injektoren: 16 x bis zu 36 W
Stromversorgungstyp: Endspan
Erweiterte Funktionen:
integriert Substantiv, Plural—eine Vorrichtung zum planmäßigen Abschalten angetriebener Endelemente
automatische Erkennung von eingeschalteten Geräten
interner Wärmeschutz
Industrieimmobilien:
Das Gerät ist sturzsicher (IEC-60068-2-32) aus einer Höhe von 75 cm auf alle Aufprallteile
das Gerät ist vibrationsfest (IEC-60068-2-6)
Das Gerät ist resistent gegen Überlastung, kurzfristige Beschleunigung von 50g, langfristig 4g, (IEC-60068-2-27)
elektrische Sicherheit gemäß CE EN-60950
EMV-Elektronische Verträglichkeit (EMI):
ČSN EN 55032:2015+AC 2016 – Elektromagnetische Verträglichkeit von Multimediageräten
Anforderungen an die EMV-Störfestigkeit (EMS):
ČSN EN 55024 A1:2015 – Informationstechnische Ausrüstung
ČSN EN 55035:2017 – Elektromagnetische Verträglichkeit von Multimediageräten
ČSN EN 61000-4-2:2008 - Elektrostatische Entladung ESD
ČSN EN 61000-4-3 A2:2010 - Abgestrahlte hochfrequente elektromagnetische Felder
ČSN EN 61000-4-4:2012 – Schnelle elektrische Transienten/Bursts EFT
ČSN EN 61000-4-5:2014 - Stoß- und Überspannungsschutz
ČSN EN 61000-4-6:2013 - Störfestigkeit gegen leitungsgebundene Störungen durch Hochfrequenzfelder
ČSN EN 61000-4-8:2009 - Magnetisches Feld mit netzfrequenter Frequenz
ČSN EN 61000-4-11:2004 - Kurzzeitige Spannungseinbrüche, kurze Unterbrechungen und langsame Spannungsänderungen
