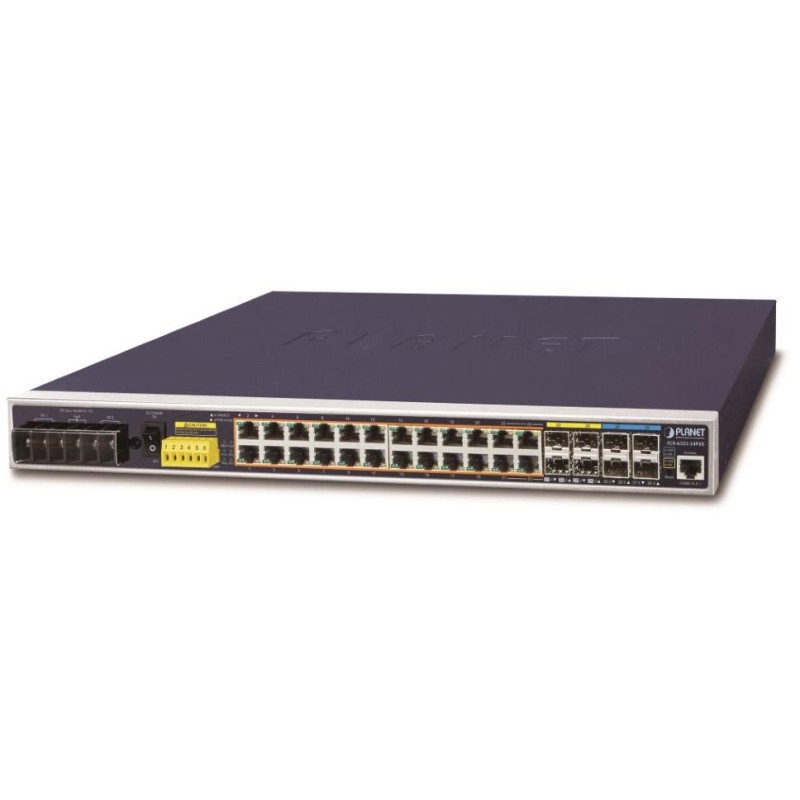

PLANET IGS-6325-24P4X
Industriell verwaltbarer L3-Switch 24x 10/100/1000BASE-T RJ-45 mit PoE+-Stromversorgungsunterstützung bis zu 440 W, 4x 100/1000BASE-X SFP, 4x 10GbBASE-SR/LR SFP+.
Web-/SNMPv3-Verwaltung, 256 VLAN 802.1Q-Netzwerke, Spanning Tree, Rapid Spanning Tree, 802.3ad LACP-Link-Aggregation, Port Shaper, QoS, DHCP-Snooping, ONVIF-Unterstützung, ERPS-Ring – Wiederherstellungszeit der Datenübertragung weniger als 10 ms (ITU-T G.8032 ERPS Ethernet Ring Protection Switching).
ESD-Überspannungsschutz, IP30-Schutz, Betriebstemperatur -40 bis 75 °C, lüfterlos – ohne Lüfter.
Der Switch unterstützt ONVIF , eine speziell für IP-Kameras entwickelte Funktion. Über die GUI können Kunden alle verfügbaren ONVIF-Geräte mit nur einem Klick suchen und anzeigen. Darüber hinaus können Kunden selbst Grundrisse hochladen, was die Bereitstellung von Überwachungs- und anderen Geräten für Planung und Steuerung erleichtert. Darüber hinaus können Echtzeitinformationen und der Online-/Offline-Status abgerufen werden.
Intelligente Switches für Industrial Ethernet sind für raue Betriebsbedingungen mit großen Betriebstemperaturbereichen, instabiler Stromversorgung und häufigen Stößen ausgelegt. Sie bieten zudem hervorragende Multi-Konnektivitätsfunktionen für eine robuste Systemkonnektivität mit sehr kurzen Wiederherstellungszeiten.
Es ist mit einer Redundanzmethode ausgestattet, die das Spanning Tree-Protokoll verwendet (dessen Wiederherstellungszeit in der Größenordnung von Sekunden und Sekundenbruchteilen liegt). L3-Routing wird für bis zu 128 Regeln und 128 VLAN-Schnittstellen unterstützt.
Die Switches der IGS-Serie ermöglichen den Einsatz bewährter Ethernet-Technologie in industriellen Umgebungen. Sie eignen sich auch für die Installation in Außenschränken mit großen Temperaturschwankungen (typischerweise Wireless- und MAN-ISP-Anwendungen).
Ihr großer Vorteil ist die verlängerte mittlere Betriebsdauer zwischen Ausfällen (MTBF)!
Mögliche Überwachung mit der mobilenCloudViewer -Anwendung.
GRUNDLEGENDE SPEZIFIKATIONEN
Physikalische Eigenschaften:
Ports: 24 x RJ-45, 4 x SFP+, 4 x SFP, 1 x RJ-45 (RS232) serieller Konsolenport
Speicher: 16k MAC-Adressen, 32Mbit Puffer
Durchsatz: 128 Gbit/s Bus, 95,2 Mpps Durchsatz (64B)
Übertragungsunterstützung: JumboFrame 10kB
IP-Protokollversion: IPv4, IPv6
Ausführung: Rackmount 1HE
Stromversorgung: redundant, DC 48–56 V (53 V DC empfohlen für PoE+-Ausgang), 11 A, Gesamtstromverbrauch bis zu 440 W (Netzteil nicht im Lieferumfang enthalten)
Schutz: ESD bis 5 kV
Betriebstemperatur: -40 bis 75°C, Luftfeuchtigkeit bis 95%
Abmessungen: 440 x 300 x 44 mm
Gewicht: 3800g
Verwaltungsfunktionen:
Verwaltung: Konsole über RJ-45, Telnet, Web, SNMP v1, v2c, v3, SSH, TLS, SSL
Zugriffskontrolle: IP- und MAC-basiertes ACL-Protokoll, 256 Regeln
L3-Routing: statisch 128 Regeln, 128 VLAN-Schnittstellen; dynamisches OSPF v2
ACL-Filter und Bindung:
IP-ACL, Verkehrsfilterung nach IP-Adresse, Protokoll, Port, TCP-Flags
MAC ACL, Verkehrsfilterung nach MAC-Adresse, nach VLAN-ID und nach Kombination von Prioritätsflags
QoS-Verkehrspriorisierung: 8 Stufen, Verkehrspriorisierung nach Port, DSCP/ToS im IP-Paket, 802.1p- oder 802.1Q-Tags
/>
Port-Shaper -Bandbreiteneinstellungen im Bereich von 10 kb – 13 Gb/s (Ingress), 100 kb – 13 Gb/s (Egress)
VLAN-Unterstützung: IEEE 802.1Q
bis zu 256 VLAN-Gruppen, bis zu 4096 VLAN-IDs
Q-in-Q-Tunneling
Privater VLAN-Edge (PVE)
MAC-basiertes VLAN
Protokollbasiertes VLAN
Sprach-VLAN
Multicast-VLAN-Registrierung
Spanning Tree-Protokoll: STP-Protokoll, IEEE 802.1d Spanning Tree-Protokoll
RSTP-Protokoll, IEEE 802.1w Rapid Spanning Tree-Protokoll
MSTP-Protokoll, IEEE 802.1s Multiple Spanning Tree-Protokoll
Portspiegelung: RX, TX, beide
Link Aggregation: IEEE 802.3ad LACP, 16 Ports in 14 Gruppen
IGMP-Multicast: IGMP v1/ v2/ v3, bis zu 255 Gruppen, Unterstützung für IGMP-Abfragemodus
Authentifizierung verbundener Geräte: IEEE 802.1x (RADIUS) – IP+MAC-Bindung, VLAN + MAC-Bindung
DHCP Snooping: ja (Blockierung fremder DHCP-Server)
LLDP: ja (automatische Erkennung des Typs der angeschlossenen Geräte)
Verdrahtungsdiagnose: ja
POE-Funktion:
Gesamtleistungsabgabe: IEEE 802.3at, IEEE 802.3af
48V Stromversorgung: max. 240W mit Einzelstromversorgung, max. 300W mit redundanter Stromversorgung
Stromversorgung 52-56 V: max. 240 W mit Einzelstromversorgung, max. 440 W mit redundanter Stromversorgung
Anzahl der Injektoren: 24 x bis zu 36 W
Stromversorgungstyp: Endspan
Erweiterte Funktionen: automatische Erkennung des eingeschalteten Geräts
integrierter Scheduler für die geplante Abschaltung von stromführenden Endelementen
Erkennung der Aktivität von eingeschalteten Geräten mittels ICMP. Wenn keine Antwort erfolgt, kann es durch Trennen der Stromversorgung neu gestartet werden
Ethernet-Ringtopologien STP/RSTP/MSTP und ERPS
