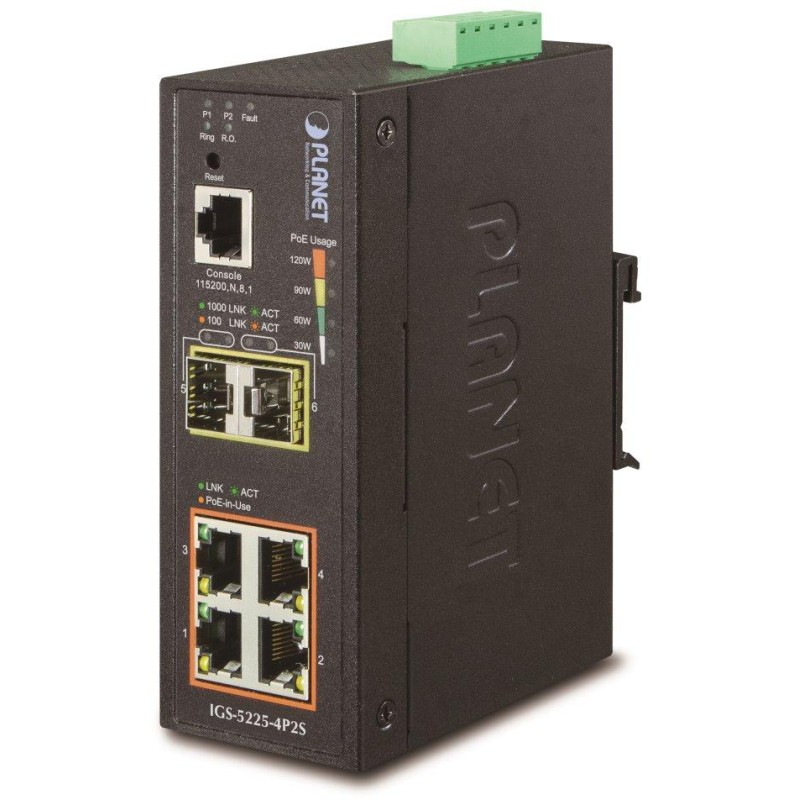

PLANET IGS-5225-4P2S
Industriell verwaltbarer L2+ PoE-Switch 4x 1000Base-T, 4x SFP 100/1000Base-X (SFP-DDM-Diagnose), 1x DI/DO, Leistungsabgabe bis zu 144 W.
Web-/SNMPv3-Verwaltung, 255 VLAN 802.1Q-Netzwerke, Spanning Tree (ERPS), 802.3ad LACP-Link-Aggregation, Port Shaper, QoS, DHCP-Snooping.
Redundante Stromversorgung 2x DC 48~56V (höhere Spannung für höhere PoE-Leistung), ESD-Überspannungsschutz, IP40-Schutz, DIN-Installation, Betriebstemperatur -40~75°C.
Gigabit-Managed-Switch, der auf den Schichten 2 bis 4 des OSI-Modells arbeitet. Er verfügt über PoE-Injektoren gemäß IEEE 802.3at und ist mit erweiterten Funktionen für den Einsatz in Weitverkehrsnetzen und Backbone-Verbindungen ausgestattet. Statisches Routing, leistungsstarke Tools für QoS-Verkehrsmanagement und Sicherheit ermöglichen ISPs und Netzwerkadministratoren die Kontrolle und effektive Verwaltung von Netzwerkdaten, für die der Switch beispielsweise als zentrales Element dient.
Intelligente Switches für Industrial Ethernet sind für raue Betriebsbedingungen mit großen Betriebstemperaturbereichen, instabiler Stromversorgung und häufigen Stößen ausgelegt. Sie bieten zudem hervorragende Multi-Konnektivitätsfunktionen für eine robuste Systemkonnektivität mit sehr kurzen Wiederherstellungszeiten.
Es ist mit einer Redundanzmethode ausgestattet, die das Spanning Tree-Protokoll verwendet (dessen Wiederherstellungszeit in der Größenordnung von Sekunden und Sekundenbruchteilen liegt). L3-Routing wird für bis zu 32 Regeln und 8 VLAN-Schnittstellen unterstützt.
Die Switches der IGS-Serie ermöglichen den Einsatz bewährter Ethernet-Technologie in industriellen Umgebungen. Sie eignen sich auch für die Installation in Außenschränken mit großen Temperaturschwankungen (typischerweise Wireless- und MAN-ISP-Anwendungen).
Ihr großer Vorteil ist die verlängerte mittlere Betriebsdauer zwischen Ausfällen (MTBF)!
Mögliche Überwachung mit der mobilenCloudViewer -Anwendung.
GRUNDLEGENDE SPEZIFIKATIONEN
Physikalische Eigenschaften:
Anschlüsse: 4 x RJ-45 10/100/1000BASE-T, 2 x SFP 1000BASE-SX/LX/BX, 1 x RJ-45 (RS232) serieller Konsolenanschluss, 1 x DI/DO
Speicher: 8.000 MAC-Adressen, 4 MB Puffer
Durchsatz: 12 Gbit/s Bus, betriebsbereit 8,928 Mpps (64B Pakete)
Übertragungsunterstützung: JumboFrame 9K
IP-Protokollversion: IPv4, IPv6
Ausführung: Hutschiene, Wandmontage
Stromversorgung: 2x DC 48-56V, redundant, Anschluss von zwei verschiedenen Quellen möglich, Gesamtleistungsaufnahme bis zu 151,8W (Netzteil nicht im Lieferumfang enthalten)
Schutz: ESD bis zu 6 kV, Schaltalarmrelais bei Ausfall der Primärstromversorgung
Betriebstemperatur: -40°C - 75°C
Abmessungen: 135 x 87,8 x 50 mm
Gewicht: 610 g
Verwaltungsfunktionen:
Verwaltung: Konsole, Telnet, Web, SNMP SSH/SSL, SNMP v1, v2c, v3
Zugriffskontrolle: IP- und MAC-basiertes ACL-Protokoll, 123 Regeln
Statisches L3-Routing: 32 Regeln, 8 VLAN-Schnittstellen
ACL-Filter und Bonding:
IP-ACL, Verkehrsfilterung nach IP-Adresse, Protokoll, Port, TCP-Flags
MAC ACL, Verkehrsfilterung nach MAC-Adresse, nach VLAN-ID und nach Kombination von Prioritätsflags
QoS-Verkehrspriorisierung: 8 úgleich, Verkehrspriorisierung nach Port, DSCP/ToS im IP-Paket, 802.1p- oder 802.1Q-Tags
Port-Shaper 500 KB – 1000 Mbit/s
VLAN-Unterstützung: IEEE 802.1Q
bis zu 255 VLAN-Gruppen, bis zu 4094 VLAN-IDs
Q-in-Q-Tunneling
Privater VLAN-Edge (PVE)
MAC-basiertes VLAN
Protokollbasiertes VLAN
Sprach-VLAN
Multicast-VLAN-Registrierung
Spanning Tree-Protokoll: STP-Protokoll, IEEE 802.1d Spanning Tree-Protokoll
RSTP-Protokoll, IEEE 802.1w Rapid Spanning Tree-Protokoll
MSTP-Protokoll, IEEE 802.1s Multiple Spanning Tree-Protokoll
Portspiegelung: RX, TX, RX+TX, eins zu eins
Link Aggregation: IEEE 802.3ad LACP, 4 Ports in 6 Gruppen
IGMP-Multicast: IGMP v1/ v2/ v3, bis zu 255 Gruppen, Unterstützung für IGMP-Abfragemodus
Authentifizierung verbundener Geräte: IEEE 802.1x, RADIUS
DHCP Snooping: ja (Blockierung fremder DHCP-Server)
LLDP: ja (automatische Erkennung des Typs der angeschlossenen Geräte)
Verdrahtungsdiagnose: ja
POE-Funktion:
Gesamtleistungsabgabe: 144 W, IEEE 802.3at
Anzahl der Injektoren: 4 x bis zu 36 W
Stromversorgungstyp: Endspan
Erweiterte Funktionen: integrierter Scheduler für die geplante Abschaltung von stromführenden Endelementen
Erkennung der Aktivität von eingeschalteten Geräten mittels ICMP. Wenn keine Antwort erfolgt, kann es durch Trennen der Stromversorgung neu gestartet werden
interner Wärmeschutz
Industrieimmobilien:
Das Gerät ist sturzsicher (IEC-60068-2-32) aus einer Höhe von 75 cm auf alle Aufprallteile
das Gerät ist vibrationsfest (IEC-60068-2-6)
Das Gerät ist resistent gegen Überlastung, kurzfristige Beschleunigung von 50g, langfristig 4g, (IEC-60068-2-27)
elektrische Sicherheit gemäß CE EN-60950
EMV-Elektronische Verträglichkeit (EMI):
ČSN EN 55032:2015+AC 2016 – Elektromagnetische Verträglichkeit von Multimediageräten
Anforderungen an die EMV-Störfestigkeit (EMS):
ČSN EN 55024 A1:2015 – Informationstechnische Ausrüstung
ČSN EN 55035:2017 – Elektromagnetische Verträglichkeit von Multimediageräten
ČSN EN 61000-4-2:2008 - Elektrostatische Entladung ESD
ČSN EN 61000-4-3 A2:2010 - Abgestrahlte hochfrequente elektromagnetische Felder
ČSN EN 61000-4-4:2012 – Schnelle elektrische Transienten/Bursts EFT
ČSN EN 61000-4-5:2014 - Stoß- und Überspannungsschutz
ČSN EN 61000-4-6:2013 – Störfestigkeit gegen leitungsgebundene Störungen durch hochfrequente Felder
ČSN EN 61000-4-8:2009 - Magnetisches Feld mit netzfrequenter Frequenz
ČSN EN 61000-4-11:2004 - Kurzzeitige Spannungseinbrüche, kurze Unterbrechungen und langsame Spannungsänderungen
Neues doppelreihiges Montagesystem:
Anwendungsbeispiele:
src="https://download.asm.cz/inshop/prod/Planet/IGS-5225-4P2S/8.png" alt="8.png" />
