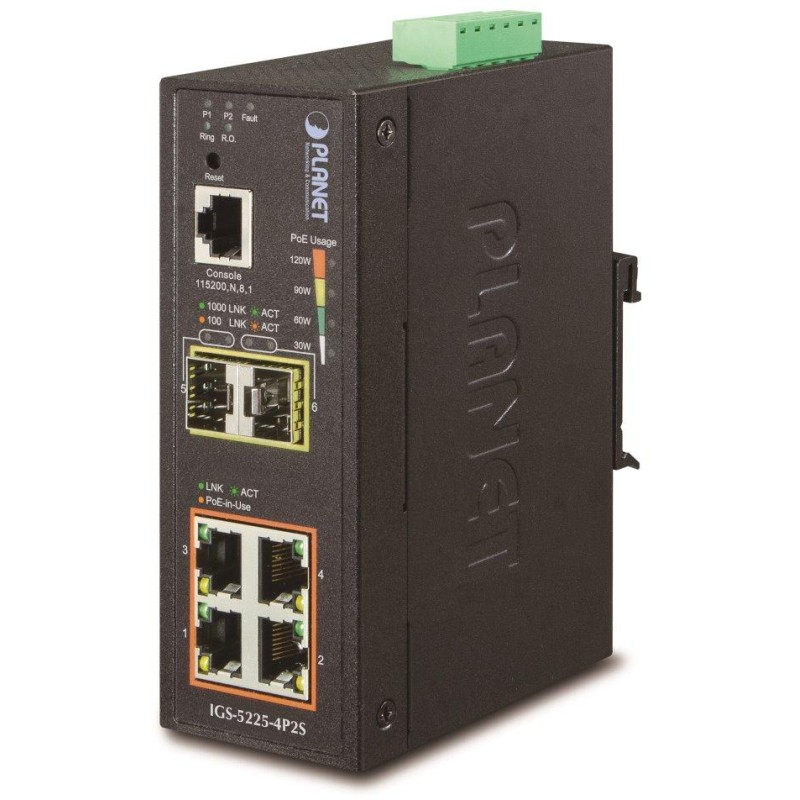

Planet IGS-5225-4P2S priemyselný L3 switch, 4x1Gb, 2x1Gb SFP, 4x PoE 802.3at 144W, dual 48-56VDC, -40~75, IP40

PLANET IGS-5225-4P2S

Priemyselný spravovateľný L2+ PoE prepínač 4x 1000Base-T, 4x SFP 100/1000Base-X (diagnostika SFP-DDM), 1x DI/DO, napájací výkon až 144W.

Web/SNMPv3 manažment, 255 VLAN 802.1Q sietí, Spanning Tree (ERPS), agregácia liniek 802.3ad LACP, Port shaper, QoS, DHCP Snooping.

Redundantné napájanie 2x DC 48~56V (vyššie napätie pre vyšší PoE výkon), ESD prepäťovej ochrany, krytie IP40, DIN inštalácia, prevádzková teplota -40~75°C.

Gigabitový spravovateľný prepínač pracujúci na 2. až 4. vrstve modelu OSI. Disponuje PoE injektormi podľa IEEE 802.3at, je vybavený rozšírenými funkciami pre použitie v rozľahlých sieťach a na chrbticových spojoch. Statické routovanie, výkonné nástroje pre QoS riadenia prevádzky a zabezpečenia dovoľujú poskytovateľom ISP a správcom sietí kontrolovať a efektívne spravovať dáta sietí, ktorých súčasťou bude prepínač vybavený napríklad v úlohe centrálneho prvku.

Inteligentné prepínače pre priemyselný Ethernet sú určené do náročných prevádzkových podmienok s veľkým rozsahom pracovných teplôt, neistým napájaním a častými otrasmi. Zároveň poskytujú vynikajúce možnosti viacnásobných prepojení na dosiahnutie robustnosti prepojení systémov s veľmi nízkou dobou zotavenia.

Je vybavený pre redundanciu metódou s využitím protokolu Spanning Tree (ktorých doba zotavenia je v rade sekúnd a ich zlomkov). Je podporované L3 routovanie pre až 32 pravidiel a 8 VLAN rozhrania.

Prepínače radu IGS umožňujú nasadenie dobre známej Ethernetovej technológie aj v priemyselnom prostredí. Rovnako tak sú vhodné pre inštalácie do vonkajšku umiestnených skríň s veľkým kolísaním pracovných teplôt (typicky bezdrôtové a MAN ISP aplikácie).

Ich veľkou prednosťou je predĺžená stredná doba medzi výskytom porúch (MTBF)!

---

Možný monitoring mobilnou aplikáciouCloudViewer .

---

ZÁKLADNÁ ŠPECIFIKÁCIA

Fyzické vlastnosti:

Porty: 4 x RJ-45 10/100/1000BASE-T, 2 x SFP 1000BASE-SX/LX/BX, 1 x RJ-45 (RS232) sériový port konzoly, 1 x DI/DO

Pamäť: 8k MAC adries, buffer 4 Mb

Priepustnosť: zbernica 12 Gbps, prevádzkovo 8,928 Mpps (64B packety)

Podpora prenosu: JumboFrame 9K

Verzia IP protokolu: IPv4, IPv6

Prevedenie: DIN lišta, na stenu

Napájanie: 2x DC 48-56V, redundantné, pripojenie možné z dvoch rôznych zdrojov, celkový príkon do 151,8W (zdroj nie je súčasťou balenia)

Ochrana: ESD do 6kV, spínacie poplachové relé pri výpadku primárneho napájania

Prevádzková teplota: -40 °C - 75 °C

Rozmery: 135 x 87,8 x 50 mm

Hmotnosť: 610 g

Funkcia administrácie:

Správa: konzola, Telnet, Web, SNMP SSH/SSL, SNMP v1, v2c, v3

Riadenie prístupu: Protokol ACL založený na IP a MAC, 123 pravidiel

L3 statický routing: 32 pravidiel, 8 VLAN rozhrania

ACL filter a bonding:

IP ACL, filtrácia prevádzok podľa IP adresy, protokolu, portu, TCP príznakov

MAC ACL, filtrácia prevádzok podľa MAC adresy, podľa VLAN ID a kombináciou príznakov priorít

Priorizácia prevádzky QoS: 8 úrovní, priorizácia prevádzky podľa portu, DSCP/ToS v IP pakete, 802.1p alebo 802.1Q značky

Port shaper 500Kb - 1000Mbps

Podpora VLAN:

IEEE 802.1Q
až 255 VLAN skupín, až 4094 VLAN ID
Q-in-Q tunneling
Private VLAN Edge (PVE)
MAC-based VLAN
Protocol-based VLAN
Voice VLAN
Multicast VLAN Registration

Spanning Tree Protocol:

protokol STP, protokol IEEE 802.1d Spanning Tree
protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree
protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree

Port zrýchlenia: RX, TX, RX+TX, one-to-one

Agregácia liniek: IEEE 802.3ad LACP, 4 porty v 6 skupinách

Multicast IGMP: IGMP v1/ v2/ v3, až 255 skupín, podpora režimu IGMP querier mode

Autentizácia pripojených zariadení: IEEE 802.1x, RADIUS

DHCP Snooping: áno (blokácia cudzích DHCP serverov)

LLDP: áno (automatická detekcia typu pripojených zariadení)
Diagnostika kabeláže: áno

POE funkcie:

Celkový napájací výkon: 144 W, IEEE 802.3at

Počet injektorov: 4 x až 36 W

Typ napájania: End-span

Pokročilé funkcie:
integrovaný scheduler pre plánované vypnutie napájaných koncových prvkov
detekcia aktivity napájaných zariadení pomocou ICMP, pokiaľ nie je odozva, je možné reštartovať odpojením napájania
interná tepelná ochrana

Priemyselné vlastnosti:

zariadenie je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všetky dopadové časti

zariadenie je odolné proti vibráciám (IEC-60068-2-6)

zariadenie je odolné proti preťaženiu krátkodobému zrýchleniu 50g, dlhodobému 4g, (IEC-60068-2-27)

elektrická bezpečnosť podľa CE EN-60950

EMC Elektronická kompatibilita (EMI):

ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálnych zariadení

EMC požiadavky na odolnosť (EMS) :

ČSN EN 55024 A1:2015 - Zariadenie informačnej techniky

ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálnych zariadení

STN EN 61000-4-2:2008 - Elektrostatický výboj ESD

ČSN EN 61000-4-3 A2:2010 - Vyžarované vysokofrekvenčné elektromagnetické pole

ČSN EN 61000-4-4:2012 - Rýchle elektrické prechodné javy/skupiny impulzov EFT

ČSN EN 61000-4-5:2014 - Rázový impulz a prepätie

ČSN EN 61000-4-6:2013 - Odolnosť proti rušeniam šíreným vedeniam, indukovaným vysokofrekvenčnými poľami

ČSN EN 61000-4-8:2009 - Magnetické pole sieťového kmitočtu

ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napätia, krátke prerušenia a pomalé zmeny napätia

---

Nový dvojradový systém uchytenia:

---

Príklady použitia:

---

---

---

---

---

---

src="https://download.asm.sk/inshop/prod/Planet/IGS-5225-4P2S/8.png" alt="8.png" />

---

---

---
