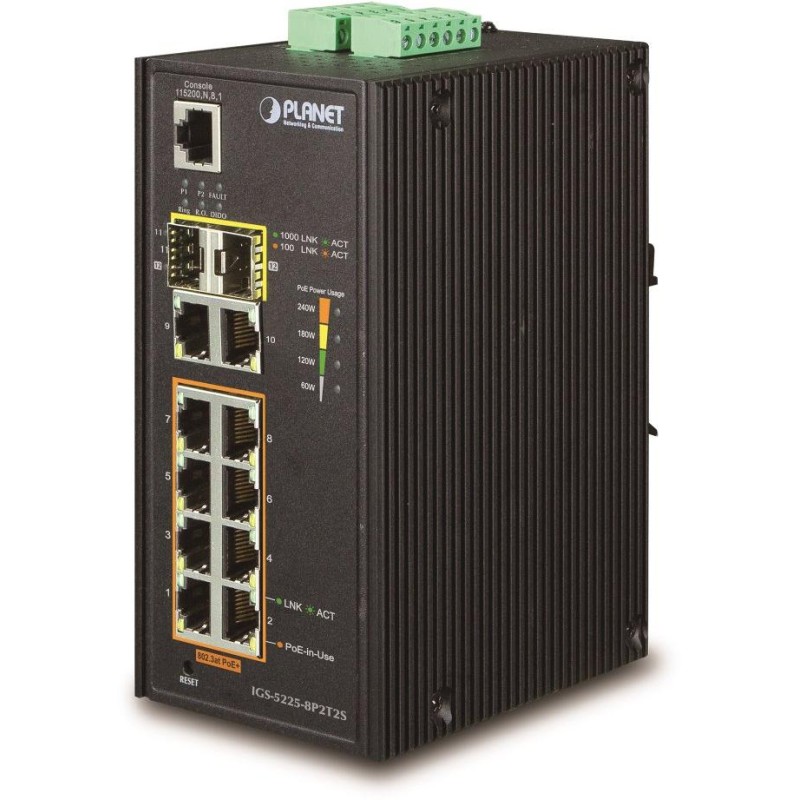

PLANET IGS-5225-8P2T2S
Der Switch verfügt über 8 RJ-45-Ports mit einer Geschwindigkeit von 10/100/1000 Mbit/s und PoE-Stromversorgung sowie 2 RJ-45-Ports mit einer Geschwindigkeit von 10/100/1000 Mbit/s, die gemeinsam mit zwei SFP-Ports genutzt werden. Darüber hinaus ist er mit einem internen ONVIF-Modul zur Erkennung und Information von IP-Kameras im Netzwerk ausgestattet.
Dank seines Metallgehäuses mit IP30-Zertifizierung hält er hohen Temperaturen von -40 °C bis 75 °C stand und ist somit für den harten Einsatz geeignet. Die Schaltkapazität des Switches beträgt 24 Gbit/s blockierungsfrei und der Durchsatz 17,85 Mpps. Für jeden der acht RJ-45-Ports stehen 36 W PoE-Leistung zur Verfügung, sodass auch energieintensivere Geräte mit Strom versorgt werden können.
Außerdem sind zwei SFP-Ports für schnelle Datenübertragungen im optischen Netzwerk vorhanden.
Der Switch wird von einer dualen 48 - 56 V-Quelle gespeist. Der Switch kann an einer Wand oder einer DIN-Schiene angebracht werden.
Mögliche Überwachung mit der mobilenCloudViewer -Anwendung.
GRUNDLEGENDE SPEZIFIKATIONEN
Physikalische Eigenschaften:
Ports: 8 x RJ-45 10/100/1000BASE-T PoE+, 2 x RJ-45 10/100/1000BASE-T, 2 x SFP 1000BASE-SX/BX, 1 x RJ-45 serieller Konsolenport
Speicher: 8.000 MAC-Adressen, 4 MB Puffer
Durchsatz: 24 Gbit/s Bus, betriebsbereit 17,85 Mpps (64B) nicht blockierend
Übertragungsunterstützung: JumboFrame 9 KB
IP-Protokollversion: IPv4, IPv6
Ausführung: Hutschiene, Wandmontage
Stromversorgung: 48 – 56 V DC redundant, für die volle Nutzung von PoE+ sind mindestens 51 V erforderlich, Gesamtleistungsaufnahme bis zu 252,3 W (Netzteil nicht im Lieferumfang enthalten)
Schutz: ESD bis zu 5 kV DC
Betriebstemperatur: -40°C - 75°C
Abmessungen: 152 x 107 x 72 mm
Gewicht: 991 g
Verwaltungsfunktionen:
Verwaltung: Konsole, Telnet, Web, SNMP v1, v2c
Zugriffskontrolle: IP- und MAC-basiertes ACL-Protokoll, 123 Regeln
Statisches L3-Routing: 32 Regeln, 8 VLAN-Schnittstellen
ACL-Filter und Bonding:
QoS-Verkehrspriorisierung: 8 Stufen, Verkehrspriorisierung nach Port, DSCP im IP-Paket, 802.1p- oder 802.1Q-Tags
VLAN-Unterstützung:
IEEE 802.1Q
bis zu 255 VLAN-Gruppen, bis zu 4094 VLAN-IDs
Q-in-Q-Tunneling
Privates VLAN
MAC VLAN
VLAN-Protokoll
Sprach-VLAN
VLAN-Multicast
Spanning Tree-Protokoll: STP-Protokoll, IEEE 802.1d Spanning Tree-Protokoll
RSTP-Protokoll, IEEE 802.1w Rapid Spanning Tree-Protokoll
MSTP-Protokoll, IEEE 802.1s Multiple Spanning Tree-Protokoll
Portspiegelung: RX, TX, Viele-zu-Eins
Link Aggregation: IEEE 802.3ad LACP, 4 Ports in 6 Gruppen
IGMP-Multicast: IGMP v2/v3, bis zu 255 Gruppen, Unterstützung für IGMP-Abfragemodus
Authentifizierung verbundener Geräte: IEEE 802.1x, RADIUS, TACACS+-Authentifizierung
LLDP: ja (automatische Erkennung des Typs der angeschlossenen Geräte)
DHCP Snooping: ja (Blockierung fremder DHCP-Server)
Verdrahtungsdiagnose: ja
POE-Funktion:
Gesamtstromversorgung: 240 W, IEEE 802.3af, 802.3at
Anzahl der Injektoren: 8 x bis zu 36 W
Stromversorgungstyp: Endspan
Erweiterte Funktionen: integrierter Scheduler zum planmäßigen Herunterfahren von strombetriebenen Endelementen
automatische Erkennung von eingeschalteten Geräten
interner Wärmeschutz
Industrieimmobilien:
Das Gerät ist sturzsicher (IEC-60068-2-32) aus einer Höhe von 75 cm auf alle Aufprallteile
das Gerät ist vibrationsfest (IEC-60068-2-6)
Das Gerät ist resistent gegen Überlastung, kurzfristige Beschleunigung von 50g, langfristig 4g, (IEC-60068-2-27)
elektrische Sicherheit gemäß CE EN-60950
EMV-Elektronische Verträglichkeit (EMI):
ČSN EN 55032:2015+AC 2016 – Elektromagnetische Verträglichkeit von Multimediageräten
Anforderungen an die EMV-Störfestigkeit (EMS):
ČSN EN 55024 A1:2015 – Informationstechnische Ausrüstung
ČSN EN 55035:2017 – Elektromagnetische Verträglichkeit von Multimediageräten
ČSN EN 61000-4-2:2008 - Elektrostatische Entladung ESD
ČSN EN 61000-4-3 A2:2010 - Abgestrahlte hochfrequente elektromagnetische Felder
ČSN EN 61000-4-4:2012 – Schnelle elektrische Transienten/Bursts EFT
ČSN EN 61000-4-5:2014 - Stoß- und Überspannungsschutz
ČSN EN 61000-4-6:2013 - Störfestigkeit gegen leitungsgebundene Störungen durch Hochfrequenzfelder
ČSN EN 61000-4-8:2009 - Magnetisches Feld mit netzfrequenter Frequenz
ČSN EN 61000-4-11:2004 - Kurzzeitige Spannungseinbrüche, kurze Unterbrechungen und langsame Spannungsänderungen
