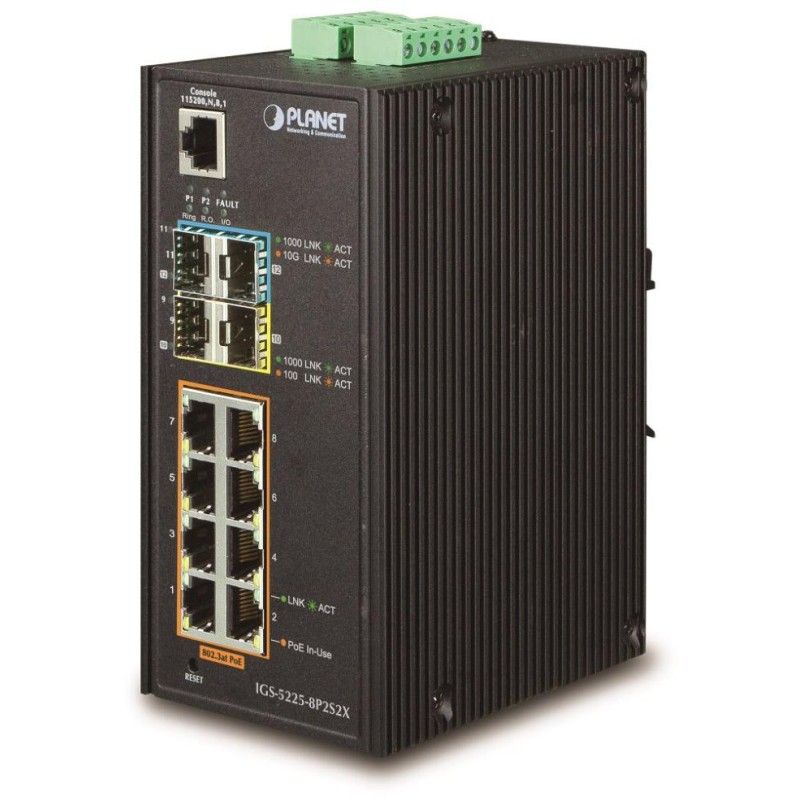

Planet IGS-5225-8P2S2X industrieller L3-Switch, 8x1Gb, 2x2,5Gb SFP, 2x10Gb SFP+, 8x PoE 802.3at 240W, dual 48-56VDC, -40~75°C

PLANET IGS-5225-8P2S2X

Industriell verwaltbarer L3-PoE-Switch 8x 1000Base-T, 2x SFP+, 2x SFP (SFP-DDM-Diagnose), 2x DI/DO, Leistungsabgabe bis zu 240 W.

Web-/SNMPv3-Verwaltung, VLAN 802.1Q, Spanning Tree (ERPS), 802.3ad LACP-Leitungsaggregation, Port Shaper, QoS, IGMPv3, DHCP-Snooping.

Redundante Stromversorgung 2x DC 48~56V (höhere Spannung für höhere PoE-Leistung), ESD-Überspannungsschutz, IP30-Schutz, DIN-Installation, Betriebstemperatur -40~75°C.

Der 10-Gigabit-Managed-Switch arbeitet auf OSI-Ebene 2 und 3. Er verfügt über PoE-Injektoren gemäß IEEE 802.3at und bietet erweiterte Funktionen für den Einsatz in Weitverkehrsnetzen und Backbone-Verbindungen. Statisches Routing, leistungsstarke Tools für QoS-Verkehrsmanagement und Sicherheit ermöglichen ISPs und Netzwerkadministratoren die Kontrolle und effektive Verwaltung von Netzwerkdaten, für die der Switch beispielsweise als zentrales Element dient.

Intelligente Switches für Industrial Ethernet sind für raue Betriebsbedingungen mit großen Betriebstemperaturbereichen, instabiler Stromversorgung und häufigen Stößen ausgelegt. Sie bieten zudem hervorragende Multi-Konnektivitätsfunktionen für eine robuste Systemkonnektivität mit sehr kurzen Wiederherstellungszeiten.
Es ist mit einer Redundanzmethode ausgestattet, die das Spanning Tree-Protokoll verwendet (dessen Wiederherstellungszeit in der Größenordnung von Sekunden und Sekundenbruchteilen liegt). L3-Routing wird für bis zu 128 Regeln und 128 VLAN-Schnittstellen unterstützt.

Die Switches der IGS-Serie ermöglichen den Einsatz bewährter Ethernet-Technologie in industriellen Umgebungen. Sie eignen sich auch für die Installation in Außenschränken mit großen Temperaturschwankungen (typischerweise Wireless- und MAN-ISP-Anwendungen).
Ihr großer Vorteil ist die verlängerte mittlere Betriebsdauer zwischen Ausfällen (MTBF)!

Mögliche Überwachung mit der mobilenCloudViewer -Anwendung.

GRUNDLEGENDE SPEZIFIKATIONEN

Physikalische Eigenschaften:

Anschlüsse: 8 x RJ-45 10/100/1000BASE-T, 2 x SFP 1000BASE-SX/LX/BX oder 100BASE-FX, 2 x SFP+ 10GbBASE-SR/LR, 1 x RJ-45 (RS-232) serieller Konsolenanschluss

Speicher: 32k MAC-Adressen, Puffer 16 Mbit

Durchsatz: 60 Gbit/s Bus, betriebsbereit 44,64 Mpps (64B)

IP-Protokollversion: IPv4, IPv6

Ausführung: Hutschiene

Stromversorgung: DC 48 – 56 V, redundant, Anschluss von zwei verschiedenen Quellen möglich, Gesamtleistungsaufnahme bis zu 306 W (Netzteil nicht im Lieferumfang enthalten)

Schutz: ESD bis 6 kV DC

Betriebstemperatur: -40°C – 75°C, Luftfeuchtigkeit bis zu 95 %

Abmessungen: 152 x 107 x 72 mm

Gewicht: 1684 g

Verwaltungsfunktionen:

Verwaltung: Konsole, Telnet, Web, SSH, TLS, SSL, SNMP v1, v2c, v3

Zugriffskontrolle: IP- und MAC-basiertes ACL-Protokoll

L3 statisches Routing: 128 Regeln, 128 VLAN-Schnittstellen, IPv4 OSPFv2

ACL-Filter und Bonding:

POE-Funktion:

Gesamtleistungsabgabe: 240 W, IEEE 802.3at

Anzahl der Injektoren: 8 x bis zu 36 W

Stromversorgungstyp: Endspan

PoE-Funktionen:

- Schwellentemperaturregelung

- Überprüfen Sie den Schwellenwert für die PoE-Nutzung

- Live-PD-Kontrolle

PoE-Scheduler
