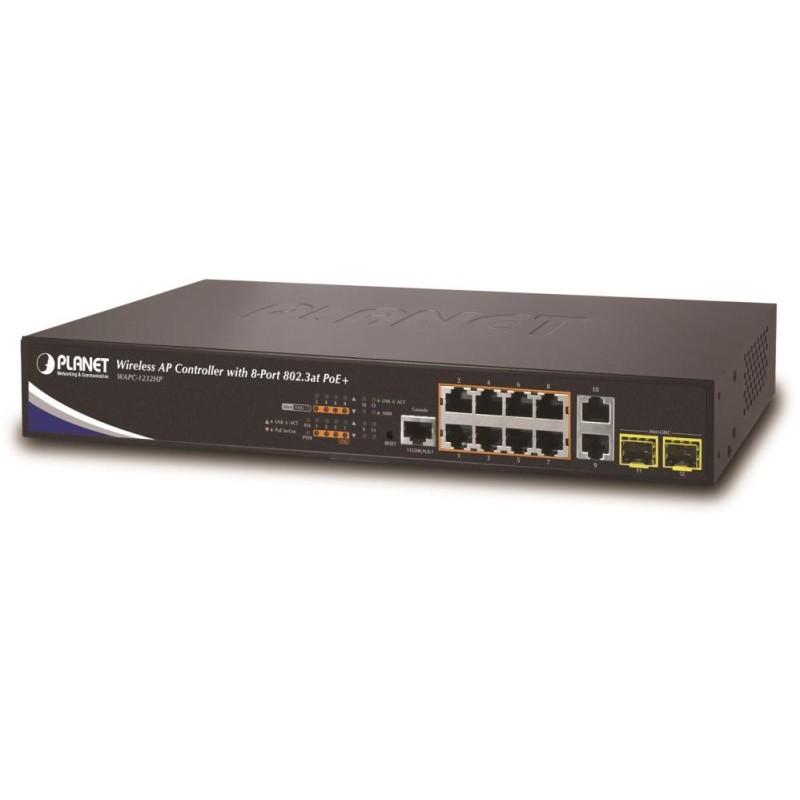

PLANET WAPC-1232HP
WLAN-Controller für 32 Access Points, 10x LAN Gigabit-Ports (davon 8x PoE, gesamt 240W) + 2x SFP (DDM-Diagnose).
Mehrere unterstützte AP Planet-Modelle. Integriert die Funktionen eines Controllers, PoE-Injektors und verwaltbaren L2/L3-Switches.
Web- oder SNMPv3-Verwaltung. ESD-Schutz, AC 230 V-Stromversorgung.
Controller zur Verwaltung und Steuerung von Access Points mit Netzwerkmanagementfunktionen und zur direkten Stromversorgung angeschlossener Access Points. Er eignet sich für Anwendungen an Orten mit vielen WLAN-Teilnehmern wie Hotels, Wohnhäusern, Hallen, Ausstellungsräumen oder Freizeiteinrichtungen.
Die zentrale Steuerung vereinfacht die Verwaltung der Access Points. Sie können die Parameter von bis zu 32 APs im Netzwerk problemlos ändern. Der integrierte Switch mit PoE-Injektoren verfügt über erweiterte Funktionen zur Verwaltung des Netzwerkverkehrs, darunter Sicherheitsfunktionen für Client-Authentifizierung und Datendurchsatz wie IGMP, Spanning Tree, ACL-Filter, 802.1X, DHCP-Snooping usw.
Mithilfe der PoE-Funktionen können Sie die Aktivität angeschlossener APs erkennen und diese gezielt aus- und einschalten oder neu starten.
GRUNDLEGENDE SPEZIFIKATIONEN
Physikalische Eigenschaften:
Ports: 10 x RJ-45 10/100/1000BASE-T, davon 8 x PoE IEEE 803.at, 2 x SFP 1000BASE-SX/LX/BX, 1 x RS-232 (RJ-45) serieller Konsolenport
Speicher: 8k MAC-Adressen, 1392 KB Puffer
Max. verbundene Clients: bis zu 32 APs
Durchsatz: 24 Gbit/s Bus, betriebsbereit 17,76 Mpps (64B)
Übertragungsunterstützung: JumboFrame 9K
IP-Protokollversion: IPv4, IPv6
Ausführung: Rackmount 1HE
Stromversorgung: 100 V – 240 V AC, 50/60 Hz, Gesamtleistungsaufnahme bis zu 320 W
Schutz: ESD bis zu 6 kV DC
Betriebstemperatur: 0°C - 50°C
Abmessungen: 330 x 200 x 43,5 mm
Gewicht: 2000g
AP-Verwaltung:
Anzahl der verwalteten APs: 32
Anzahl der AP-Gruppen: 10
Unterstützt automatische Erkennung: ja, unterstützt automatische AP-Erkennung
Cluster-Management: ja, AP-Gruppierung für Massenbereitstellung und Batch-Upgrades
RADIUS-Authentifizierung: ja, Client-Authentifizierung in einem großen Unternehmensnetzwerk
Unterstützte AP-Modelle:
WDAP-C7200AC
WDAP-W7200AC
WNAP-C3220A
WNAP-W2201A
Andere Modelle ermöglichen zwar die Kommunikation, können aber nicht zentral verwaltet werden.
Verwaltungsfunktionen:
Verwaltung: Konsole, Telnet, Web, SNMP SSH/SSL, SNMP v1, v2c, v3
Zugriffskontrolle: IP- und MAC-basiertes ACL-Protokoll, 256 Regeln
ACL-Filter und Bonding:
IP-ACL, Verkehrsfilterung nach IP-Adresse, Protokoll, Port, TCP-Flags
MAC ACL, Verkehrsfilterung nach MAC-Adresse, nach VLAN-ID und nach Kombination von Prioritätsflags
QoS-Verkehrspriorisierung: 8 Stufen, Verkehrspriorisierung nach Port, DSCP/TOS im IP-Paket, 802.1p- oder 802.1Q-Tags
VLAN-Unterstützung: IEEE 802.1Q
bis zu 255 VLAN-Gruppen, bis zu 4094 VLAN-IDs
Q-in-Q-Tunneling
Privater VLAN-Edge (PVE)
MAC-basiertes VLAN
Protokollbasiertes VLAN
Sprach-VLAN
Multicast-VLAN-Registrierung
Spanning Tree-Protokoll: STP-Protokoll, IEEE 802.1d Spanning Tree-Protokoll
RSTP-Protokoll, IEEE 802.1w Rapid Spanning-Protokollg Baum
MSTP-Protokoll, IEEE 802.1s Multiple Spanning Tree-Protokoll
Link Aggregation: IEEE 802.3ad LACP, 5 Ports in 5 Gruppen
IGMP-Multicast: IGMP v1/ v2/ v3, bis zu 255 Gruppen, Unterstützung für IGMP-Abfragemodus
DHCP-Snooping: ja
LLDP: ja (automatische Erkennung des Typs der angeschlossenen Geräte)
Verdrahtungsdiagnose: ja
POE-Funktion:
Gesamtleistungsabgabe: 240 W bei 25 °C, 200 W bei 50 °C, IEEE 802.3af, IEEE 802.3at
Anzahl der Injektoren: 8 x bis zu 30,8 W
Stromversorgungstyp: Endspan
Erweiterte Funktionen: automatische Erkennung des eingeschalteten Geräts
