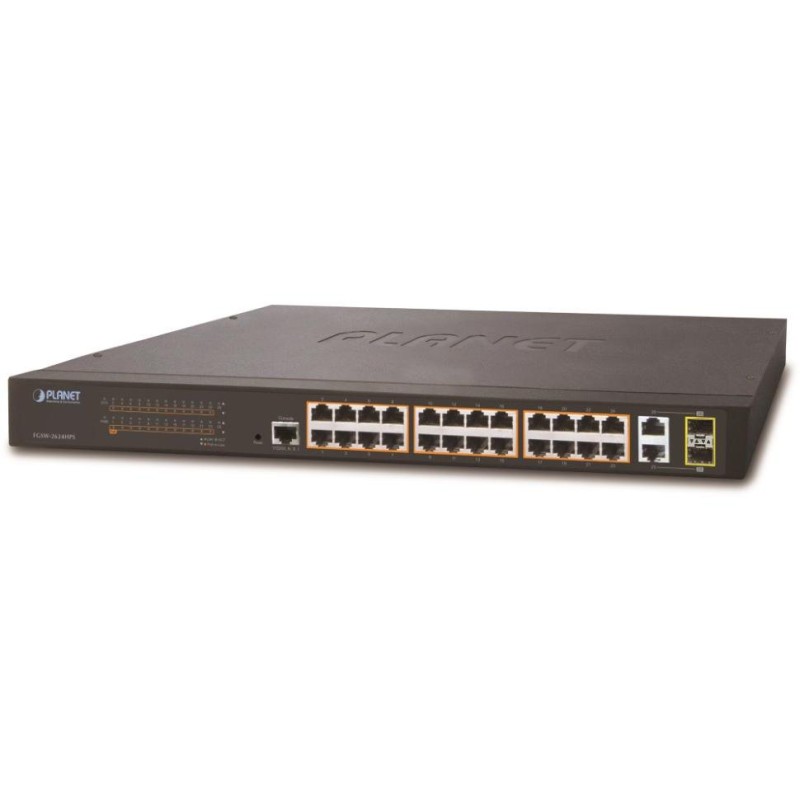

PLANET FGSW-2624HPS
24 10/100Base-TX-Ethernet-Ports mit integrierten IEEE 802.3at/af PoE-Injektoren, Leistungsabgabe bis zu 220 W, Midspan. 2 x 1000Base-T-Ports und 2 x SFP (miniGBIC).
Web-/SNMP-Verwaltung, VLAN, Port-Aggregation und -Spiegelung, QoS 802.1p, STP/RSTP, IGMPv3, TCP/UDP-Filter+MAC-Bindung.
Der L2-Switch ist eine effektive Lösung für Anwendungen mit PoE-Technologie. Das Gerät ist vollständig kompatibel mit dem IEEE 802.3at/af-Standard und verfügt über 24 10/100 Mbit/s Fast-Ethernet-Ports mit integrierten PoE-Injektoren, zwei Gigabit 1000Base-T-Ports (10/100/1000 Mbit/s) und zwei 1000Base-X SFP-Ports (Small Factor Pluggable) für die Installation von SFP-MiniGbic-Modulen. Alle Ports sind mit automatischer MDI/MDI-X-Erkennung und Auto-Negotiation ausgestattet.
Die Geräteverwaltung erfolgt über Web- oder SNMP-Management. Weitere Netzwerkfunktionen umfassen portbasiertes / IEEE 802.1Q / MTU VLAN, Port-Mirroring, Port-Trunking, QoS, Bandbreitenkontrolle, Broadcast Storm Control, MAC-Adress- / TCP- & UDP-Filter und IGMP Snooping v1/v2/v3.
Switches der SmartEthernet Switch-Serie sind für den Aufbau von Computernetzwerken mit Gigabit-Backbone und Gigabit-Anbindung an Server und wichtige Rechensysteme konzipiert. Das interne Rechensystem bietet vollen Durchsatz und ermöglicht die verzögerungsfreie Paketübertragung. Die Webverwaltung ermöglicht die Einstellung des Port-Betriebsmodus, der Port-Zuordnung (Trunking), die Erstellung von VLAN-Netzwerken und die Port-Überwachung (Mirroring). Bis zu 30 VLAN-Overlay-Netzwerke können eingerichtet werden. Zwei Duplikatverbindungen zwischen Switches sind möglich.
PoE-Ports können über die Web-Benutzeroberfläche gesteuert werden. Die Schnittstelle umfasst eine Überwachungsfunktion für angeschlossene Geräte mit Stromversorgung.
GRUNDLEGENDE SPEZIFIKATIONEN
Physikalische Eigenschaften:
Ports: 24 x RJ-45 10/100BASE-TX, 2 x RJ-45 10/100/1000BASE-T, 2 x SFP 1000BASE-X, 1 x RS-232-Konsolenport
Speicher: 16k MAC-Adressen, 4 MB Puffer
Durchsatz: 8,8 Gbit/s Bus, 6,54 Mpps betriebsbereit (64b)
Übertragungsunterstützung: JumboFrame 9KB
IP-Protokollversion: IPv4, IPv6
Ausführung: Rackmount 1HE
Stromversorgung: internes 100-240V/50-60Hz AC-Netzteil, Gesamtstromverbrauch bis zu 254 W
Schutz: nein
Betriebstemperatur: 0 bis 50 °C
Abmessungen: 445 x 207 x 45 mm
Gewicht: 2700g
Verwaltungsfunktionen:
Verwaltung: Konsole über RS232 (RJ-45), Telnet, Web, SNMP v1, v2c, v3
Zugriffskontrolle: IP- und MAC-basiertes ACL-Protokoll
ACL-Filter und Bonding:
IP-ACL, Verkehrsfilterung nach IP-Adresse, Protokoll, Port, TCP-Flags
MAC ACL, Verkehrsfilterung nach MAC-Adresse, nach VLAN-ID und nach Kombination von Prioritätsflags
QoS-Verkehrspriorisierung: Verkehrspriorisierung gemäß 802.1pa gemäß DSCP in IP-Paketen, Möglichkeit, Beschränkungen für pro Port gesendete Pakete gemäß QoS-Regeln festzulegen
VLAN-Unterstützung: IEEE 802.1Q
bis zu 256 VLAN-Gruppen, bis zu 4094 VLAN-IDs
Q-in-Q
VLAN-Protokoll
Sprach-VLAN
GVRP
Spanning Tree-Protokoll: STP-Protokoll, IEEE 802.1d Spanning Tree-Protokoll
RSTP-Protokoll, IEEE 802.1w Rapid Spanning Tree-Protokoll
MSTP-Protokoll, IEEE 802.1s Multiple Spanning Tree-Protokoll
Portspiegelung: RX, TX, beide
/>
Link-Aggregation: IEEE 802.3ad LACP, 2 Ports in 1 Gruppe
Multicast-IGMP: IPv4 IGMP-Snooping v1, v2, v3
Authentifizierung verbundener Geräte: IEEE 802.1x, IP+MAC-Bindung, MAC-Bindung
DHCP Snooping: ja (Blockierung fremder DHCP-Server)
LLDP: ja (automatische Erkennung des Typs der angeschlossenen Geräte)
Verdrahtungsdiagnose: nein
POE-Funktion:
Gesamtausgangsleistung: 220 W, IEEE 802.3af, IEEE 802.3at
Anzahl der Injektoren: 24 x bis zu 30 W
Stromversorgungstyp: Mid-Span
Erweiterte Funktionen: integrierter Scheduler zum planmäßigen Herunterfahren von strombetriebenen Endelementen
Erkennung der Aktivität von eingeschalteten Geräten mittels ICMP. Wenn keine Antwort erfolgt, kann es durch Trennen der Stromversorgung neu gestartet werden
