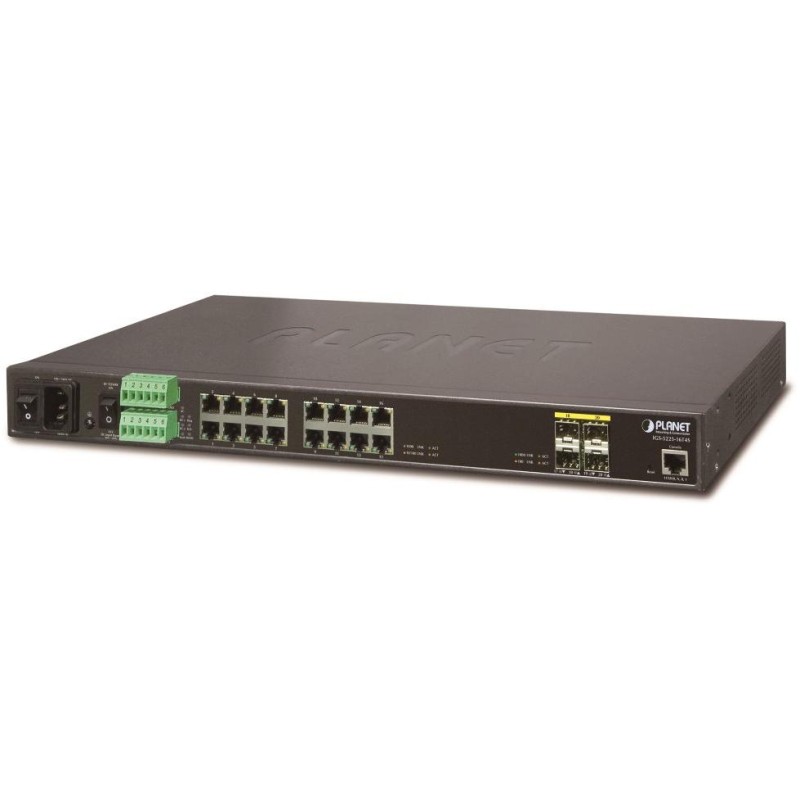

PLANET IGS-5225-16T4S
Industriell verwaltbarer L3-Switch 16x 10/100/1000Base-T, 4x SFP 100/1000Base-X (SFP-DDM-Diagnose), 2x DI/DO.
Web-/SNMPv3-Verwaltung, 255 VLAN 802.1Q-Netzwerke, Spanning Tree, Rapid Spanning Tree, 802.3ad LACP-Link-Aggregation, Port Shaper, QoS, DHCP-Snooping, ERPS-Ring – Wiederherstellungszeit der Datenübertragung weniger als 10 ms (ITU-T G.8032 ERPS Ethernet Ring Protection Switching).
Redundante AC+DC-Stromversorgung, ESD-Überspannungsschutz, IP30-Schutz, Betriebstemperatur -40~75°C, lüfterlos.
Intelligente Switches für Industrial Ethernet sind für raue Betriebsbedingungen mit großen Betriebstemperaturbereichen, instabiler Stromversorgung und häufigen Stößen ausgelegt. Sie bieten zudem hervorragende Multi-Konnektivitätsfunktionen für eine robuste Systemkonnektivität mit sehr kurzen Wiederherstellungszeiten.
Es ist mit einer Redundanzmethode ausgestattet, die das Spanning Tree-Protokoll verwendet (dessen Wiederherstellungszeit in der Größenordnung von Sekunden und Sekundenbruchteilen liegt). L3-Routing wird für bis zu 32 Regeln und 8 VLAN-Schnittstellen unterstützt.
Die Switches der IGS-Serie ermöglichen den Einsatz bewährter Ethernet-Technologie in industriellen Umgebungen. Sie eignen sich auch für die Installation in Außenschränken mit großen Temperaturschwankungen (typischerweise Wireless- und MAN-ISP-Anwendungen).
Ihr großer Vorteil ist die verlängerte mittlere Betriebsdauer zwischen Ausfällen (MTBF)!
GRUNDLEGENDE SPEZIFIKATIONEN
Physikalische Eigenschaften:
Ports: 16 x RJ-45 10/100/1000BASE-T, 4 x SFP 100/1000BASE-X, 1 x RJ-45 (RS232) serieller Konsolenport, 2x DI/DO digitale Logikschnittstelle
Speicher: 8k MAC-Adressen, 4Mbit Puffer
Durchsatz: 40 Gbit/s Bus, betriebsbereit 29,76 Mpps (64B)
Übertragungsunterstützung: JumboFrame 9kB
IP-Protokollversion: IPv4, IPv6
Ausführung: Rackmount 1HE
Stromversorgung: AC 100–240 V/50–60 Hz oder DC 36–60 V, redundant, Gesamtstromverbrauch bis zu 15,2 W (Netzteil nicht im Lieferumfang enthalten)
Schutz: ESD bis zu 6kV
Betriebstemperatur: -40°C – 75°C, Luftfeuchtigkeit bis zu 95 %
Abmessungen: 440 x 200 x 44,5 mm
Gewicht: 2672 g
Verwaltungsfunktionen:
Verwaltung: Konsole über RJ-45, Telnet, Web, SNMP SSH/SSL, SNMP v1, v2c, v3
Zugriffskontrolle: IP- und MAC-basiertes ACL-Protokoll, 256 Regeln
Statisches L3-Routing: 32 Regeln, 8 VLAN-Schnittstellen
ACL-Filter und Bonding:
IP-ACL, Verkehrsfilterung nach IP-Adresse, Protokoll, Port, TCP-Flags
MAC ACL, Verkehrsfilterung nach MAC-Adresse, nach VLAN-ID und nach Kombination von Prioritätsflags
QoS-Verkehrspriorisierung: 8 Stufen, Verkehrspriorisierung nach Port, DSCP/ToS im IP-Paket, 802.1p- oder 802.1Q-Tags
Port-Shaper -Einstellungen im Bereich von 1kb - 1Gb/s
VLAN-Unterstützung: IEEE 802.1Q
bis zu 255 VLAN-Gruppen, bis zu 4095 VLAN-IDs
Q-in-Q-Tunneling
Privater VLAN-Edge (PVE)
MAC-basiertes VLAN
Protokollbasiertes VLAN
Sprach-VLAN
IP-Subnetz-basiertes VLAN
Multicast-VLAN-Registrierung
Spanning Tree-Protokoll: STP-Protokoll, IEEE 802.1d Spanning Tree-Protokoll
RSTP-Protokoll, IEEE 802.1w Rapid Spanning Tree-Protokoll
MSTP-Protokoll, IEEE 802.1s Multiple Spanning Tree-Protokoll
Portspiegelung: RX, TX, beide
Link Aggregation: IEEE 802.3ad LACP, 8 Ports in 10 Gruppen
IGMP-Multicast: IGMP v1/ v2/ v3, bis zu 255 Gruppen, Unterstützung für IGMP-Abfragemodus
Authentifizierung verbundener Geräte: IEEE 802.1x (RADIUS) – IP+MAC-Bindung, VLAN + MAC-Bindung
DHCP Snooping: ja (Blockierung fremder DHCP-Server)
LLDP: ja (automatische Erkennung des Typs der angeschlossenen Geräte)
Verdrahtungsdiagnose: nein
Industrieimmobilien:
EMI/EMS, elektromagnetische Verträglichkeit und Kompatibilität gemäß CE EN-6100-4-2,3,4,5,6
elektrische Sicherheit gemäß CE EN-60950
Ethernet-Ringtopologien STP/RSTP/MSTP und ERPS
