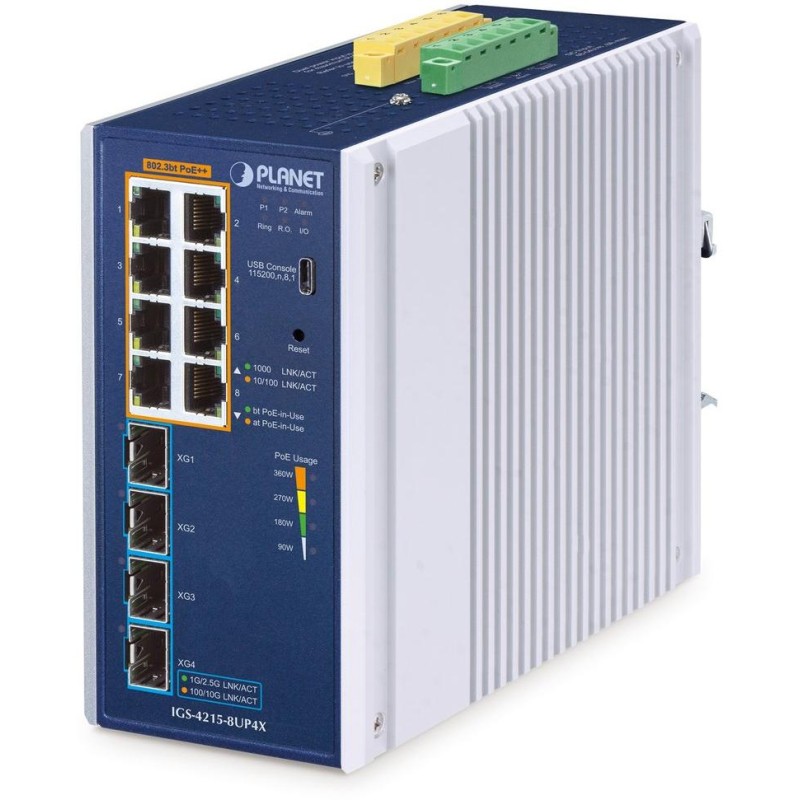

PLANET IGS-4215-8UP4X
Industrieller PoE++ Managed Switch mit 8× RJ-45 10/100/1000 Base-T, 4× 10G Base-SR/LR SFP+ (SFP-DDM-Diagnose), 2× Digitaleingang DI, 2× Digitalausgang DO . Ports 1-8 unterstützen PoE++ Stromversorgung (802.3af/at/bt), Gesamtleistung 240/360 W (je nach Eingangsleistung).
Unterstützt IPv4/IPv6, Web/SNMP/Telnet/Konsole , NMS-System, Smart Discovery Utility, CloudViewer-App , VLAN 802.1Q, 802.3x Flow Control , Spanning Tree, Multiple/Rapid Spanning Tree, Link Aggregation 802.3ad LACP , QoS, DHCP-Snooping und DHCP Option82, LLDP, IGMP v2/v3, RADIUS, TACACS+, ERPS Ring (ITU-T G.8032) .
Alarmausgang im Fehlerfall, ESD-Schutz bis 6 kV (8 kV in Luft), Schutzart IP30, Metallgehäuse, Betriebstemperatur -40 bis +75 °C , Montage auf DIN-Schiene oder direkt an der Wand, duale Stromversorgung DC 48–54 V.
Industrielle Ethernet-Switches sind für anspruchsvolle Betriebsbedingungen mit einem breiten Betriebstemperaturbereich, instabiler Stromversorgung und häufigen Stößen ausgelegt.
Die Switches der IGS-Serie lassen sich einfach auf einer Standard -DIN-Schiene oder direkt an der Wand montieren und ermöglichen den Einsatz bekannter Ethernet-Technologie auch in industriellen Umgebungen. Sie eignen sich auch für den Einbau in Außenschränken mit großen Temperaturschwankungen (typischerweise bei Wireless- und MAN-ISP-Anwendungen).
Mögliche Überwachung mit der mobilenCloudViewer -Anwendung.
GRUNDLEGENDE SPEZIFIKATIONEN
Physikalische Eigenschaften:
Ports: 8× GbE RJ-45, 4× 10G SFP+, 1× USB-C-Konsolenport, 2× digitaler Eingang DI, 2× digitaler Ausgang DO
Speicher: 16.000 MAC-Adressen, 12 MB Puffer
Durchsatz: 96 Gbit/s Bus, betriebsbereit 71,43 Mpps (64B)
Übertragungsunterstützung: JumboFrame 12 kB
IP-Protokollversion: IPv4, IPv6
Ausführung: Hutschiene, Wandmontage
Stromversorgung: dual, DC 48–54 V, Leistungsaufnahme bis zu 10,2 W ohne PoE, max. 398,6 W mit PoE (Netzteil nicht im Lieferumfang enthalten)
Schutz: ESD bis 6 kV DC (Kontakt), ESD bis 8 kV (Luft), Überspannungsschutz bis 4 kV DC
Betriebstemperatur: -40 bis +75 °C, Luftfeuchtigkeit bis 95 %
Abmessungen: 152 × 135 × 76 mm
Gewicht: 1361 g
Verwaltungsfunktionen:
Verwaltung: Konsole, Web, Telnet, SNMP v1/v2c/v3, SSH v2, TLS v1.2
Zugriffskontrolle: IP/MAC-basiertes ACL-Protokoll (ACL/ACE)
ACL-Filter und Bonding:
IP-ACL, Verkehrsfilterung nach IP-Adresse
MAC ACL, Verkehrsfilterung nach MAC-Adresse
QoS-Verkehrspriorisierung: 8 Ebenen (Portnummer, 802.1p-Priorität, DSCP/IP-Priorität von IPv4/IPv6-Paketen), Unterstützung für Ingress/Egress-Limit, Verkehrsklassifizierung basierend auf strenger Priorität und WRR
VLAN-Unterstützung:
IEEE 802.1Q (VLAN-Tagging)
bis zu 256 VLAN-Gruppen, bis zu 4094 VLAN-IDs
Q-in-Q-Tunneling (802.1ad)
Sprach-VLAN
VLAN-Protokoll
VLAN-Verwaltung
Privates VLAN (geschützter Port)
GVRP
Spanning Tree-Protokoll:
STP-Protokoll, IEEE 802.1d Spanning Tree-Protokoll
RSTP-Protokoll, IEEE 802.1w Rapid Spanning Tree-Protokoll
MSTP-Protokoll, IEEE 802-Protokoll.1s Mehrfach-Spanning-Tree, per VLAN
STP BPDU Guard, BPDU-Filterung und BPDU-Weiterleitung
Portspiegelung: RX, TX, RX+TX, viele zu eins, bis zu 4 Sitzungen
Link Aggregation: IEEE 802.3ad LACP und Static Trunk, bis zu 8 Ports in 8 Gruppen
IGMP-Multicast: IGMP v1/v2/v3, bis zu 256 Gruppen, Unterstützung für IGMP-Abfragemodus, MLD-Snooping v2, v3
Authentifizierung verbundener Geräte: IEEE 802.1x, RADIUS/TACACS+
DHCP Snooping: ja (Blockierung fremder DHCP-Server)
LLDP: ja (automatische Erkennung des Typs der angeschlossenen Geräte)
Verkabelungsdiagnose: ja (SFP-DDM – Digital Diagnostic Monitor)
PoE-Funktion:
Gesamtleistungsabgabe: max. 240/360 W (abhängig von der Eingangsleistung), 802.3af, 802.3at, 802.3bt
Stromversorgung: DC 48-54 V, max. 95 W/Anschluss
Anzahl Injektoren: 8× 802.3at (30 W), 6× 802.3bt (60 W) oder 4× 802.3bt (90 W)
Stromversorgungstyp: End-Span, Mid-Span, 802.3bt
Erweiterte Funktionen:
PD-Alive-Check
automatische Erkennung des eingeschalteten Geräts
integrierter Scheduler für die geplante Abschaltung von stromführenden Endelementen
PoE-Überwachung und -Verwaltung
PoE Extend-Modus (bis zu 250 m)
Erweiterter PoE-Modus – Standard/Legacy/Force
Industrieimmobilien:
Das Gerät ist sturzsicher (IEC-60068-2-32) aus einer Höhe von 75 cm auf alle Aufprallteile
das Gerät ist vibrationsfest (IEC-60068-2-6)
Das Gerät ist überlastfest, kurzfristige Beschleunigung 50g, langfristig 4g (IEC-60068-2-27)
