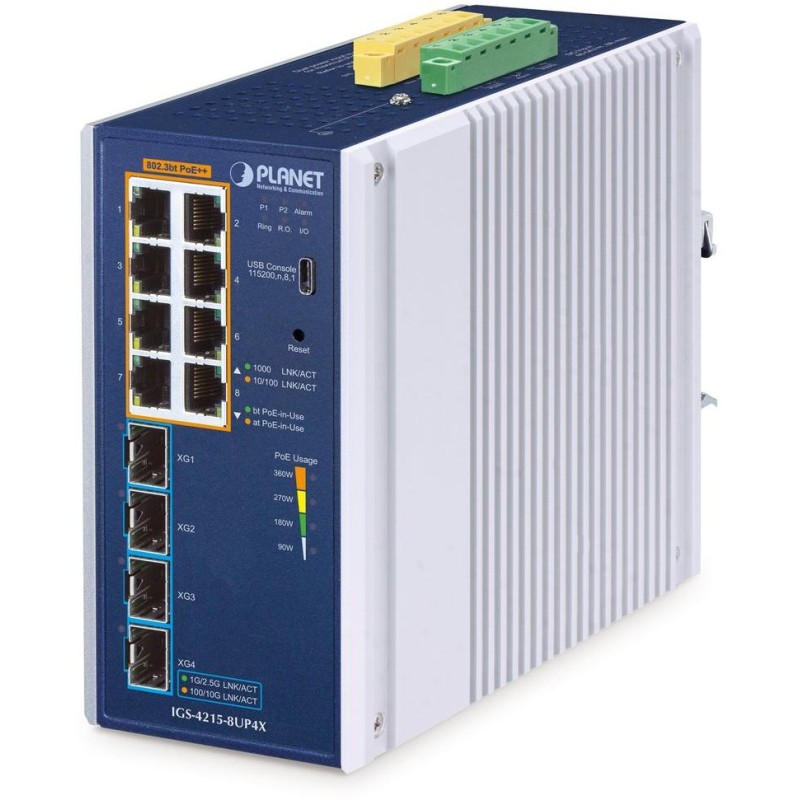

PLANET IGS-4215-8UP4X
Průmyslový PoE++ spravovatelný switch s 8× RJ-45 10/100/1000 Base-T, 4× 10G Base-SR/LR SFP+ (diagnostika SFP-DDM), 2× digitální vstup DI, 2× digitální výstup DO. Porty 1-8 podporují PoE++ napájení (802.3af/at/bt), celkový výkon 240/360 W (podle vstupního napájení).
Podpora IPv4/IPv6, Web/SNMP/Telnet/konzole, NMS systém, Smart Discovery Utility, CloudViewer app, VLAN 802.1Q, 802.3x Flow Control, Spanning Tree, Multiple/Rapid Spanning Tree, agregace linek 802.3ad LACP, QoS, DHCP snooping a DHCP Option82, LLDP, IGMP v2/v3, RADIUS, TACACS+, ERPS Ring (ITU-T G.8032).
Alarmový výstup při výpadku, ESD ochrana do 6 kV (8 kV vzduchem), krytí IP30, kovová skříň, pracovní teplota -40 až +75 °C, montáž na DIN lištu nebo přímo na zeď, duální napájení DC 48–54 V.
Switche pro průmyslový Ethernet jsou určeny do náročných provozních podmínek s velkým rozsahem pracovních teplot, nejistým napájením a častými otřesy.
Switche řady IGS se snadno instalují na standardní DIN lištu nebo přímo na zeď a umožňují nasazení dobře známé Ethernetové technologie i v průmyslovém prostředí. Stejně tak jsou vhodné pro instalace do venkovně umístěných skříní s velkým kolísáním pracovních teplot (typicky bezdrátové a MAN ISP aplikace).
Možný monitoring mobilní aplikací CloudViewer.
ZÁKLADNÍ SPECIFIKACE
Fyzické vlastnosti:
Porty: 8× GbE RJ-45, 4× 10G SFP+, 1× konzolový port USB-C, 2× digitální vstup DI, 2× digitální výstup DO
Paměť: 16k MAC adres, buffer 12 Mb
Propustnost: sběrnice 96 Gbps, provozně 71,43 Mpps (64B)
Podpora přenosu: JumboFrame 12 kB
Verze IP protokolu: IPv4, IPv6
Provedení: DIN lišta, na zeď
Napájení: duální, DC 48–54 V, příkon do 10,2 W bez PoE, max. 398,6 W s PoE (zdroj není součástí)
Ochrana: ESD do 6 kV DC (kontaktně), ESD do 8 kV (vzduchem), přepěťová ochrana do 4 kV DC
Provozní teplota: -40 až +75 °C, vlhkost do 95 %
Rozměry: 152 × 135 × 76 mm
Hmotnost: 1361 g
Funkce administrace:
Správa: Konzole, Web, Telnet, SNMP v1/v2c/v3, SSH v2, TLS v1.2
Řízení přístupu: Protokol ACL založený na IP/MAC (ACL/ACE)
ACL filtr a bonding:
IP ACL, filtrace provozů dle IP adresy
MAC ACL, filtrace provozů dle MAC adresy
Priorizace provozu QoS: 8 úrovní (číslo portu, priorita 802.1p, DSCP/IP priorita paketů IPv4/IPv6), podpora Ingress/Egress limitu, klasifikace provozu na základě striktní priority a WRR
Podpora VLAN:
IEEE 802.1Q (VLAN tagging)
až 256 VLAN skupin, až 4094 VLAN ID
Q-in-Q tunneling (802.1ad)
Voice VLAN
Protocol VLAN
Management VLAN
Private VLAN (Protected port)
GVRP
Spanning Tree Protocol:
protokol STP, protokol IEEE 802.1d Spanning Tree
protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree
protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree, podle VLAN
STP BPDU Guard, BPDU filtrování a BPDU forwarding
Port mirroring: RX, TX, RX+TX, many to one, až 4 relace
Agregace linek: IEEE 802.3ad LACP a Static Trunk, až 8 portů v 8 skupinách
Multicast IGMP: IGMP v1/v2/v3, až 256 skupin, podpora režimu IGMP querier mode, MLD snooping v2, v3
Autentizace připojených zařízení: IEEE 802.1x, RADIUS/TACACS+
DHCP Snooping: ano (blokace cizích DHCP serverů)
LLDP: ano (automatická detekce typu připojených zařízení)
Diagnostika kabeláže: ano (SFP-DDM - Digital Diagnostic Monitor)
PoE funkce:
Celkový napájecí výkon: max. 240/360 W (dle vstupního napájení), 802.3af, 802.3at, 802.3bt
Napájení: DC 48-54 V, max. 95 W/port
Počet injektorů: 8× 802.3at (30 W), 6× 802.3bt (60 W) nebo 4× 802.3bt (90 W)
Typ napájení: End-span, Mid-span, 802.3bt
Pokročilé funkce:
PD Alive Check
automatická detekce napájeného zařízení
integrovaný scheduler pro plánované vypnutí napájených koncových prvků
monitorování a správa PoE
PoE Extend režim (až 250 m)
Rozšířený režim PoE - Standard/Legacy/Force
Průmyslové vlastnosti:
zařízení je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všechny dopadové části
zařízení je odolné proti vibracím (IEC-60068-2-6)
zařízení je odolné proti přetížení krátkodobému zrychlení 50g, dlouhodobému 4g (IEC-60068-2-27)
