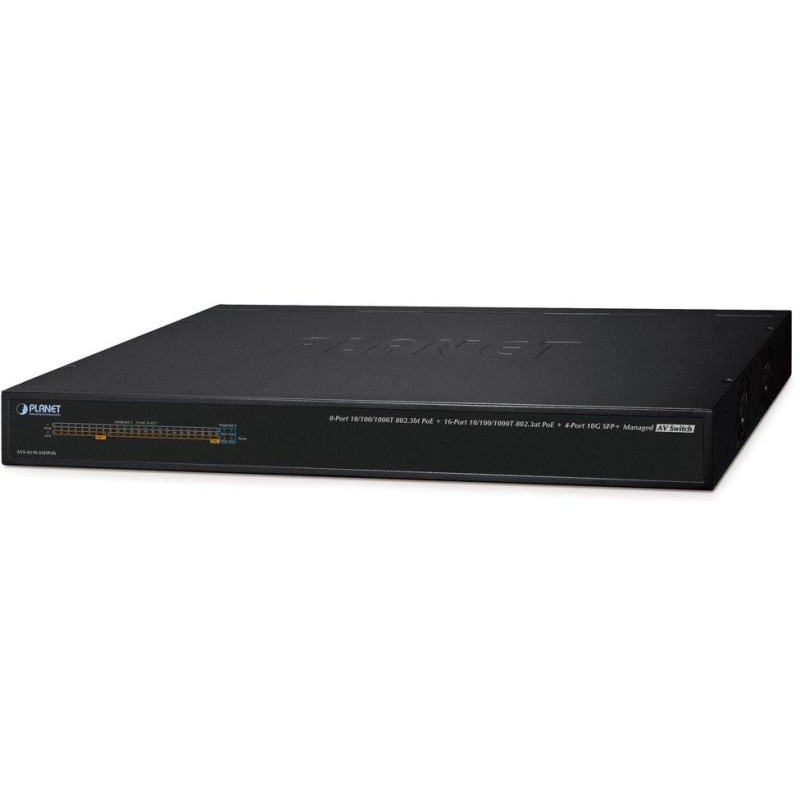

PLANET AVS-4210-24HP4X
Managed PoE-Switch , speziell für die Anforderungen der professionellen AV-Branche entwickelt. Er bietet 24 Gigabit-RJ-45-Ports und 4 10G-SFP+-Steckplätze . 8 RJ-45-Ports unterstützen PoE++ (802.3bt; Port 1–8) und 16 PoE+-Ports (802.3at; Ports 9–24) . Er ist mit einem Lüfter ausgestattet, unterstützt aber auch den lüfterlosen Modus .
Verwaltung über Web/SNMPv3/Telnet, SSHv2-Unterstützung, TLS v1.2, SNMP v3 , VLAN 802.1Q, QoS, LACP, IGMPv3, Spanning Tree, ACL+MAC-Filter, RADIUS/TACACS, DHCP-Snooping, IPv4/IPv6-Unterstützung.
Der AV-Switch integriert wichtige Audio- und Videoprotokolle für IP-Netzwerke wie Dante und NDI . Dadurch entfällt die komplexe Protokollkonfiguration und der Einrichtungsprozess wird vereinfacht. IGMP- und MLD-Snooping gewährleisten ein effizientes Management des Multicast-Verkehrs, ein kritischer Aspekt in AV-Netzwerken, in denen häufig mehrere Datenströme gleichzeitig übertragen werden. Durch die Voreinstellung dieser Funktionen kann der Switch die Bandbreite intelligent verwalten und die Netzwerkleistung optimieren. Dies gewährleistet eine qualitativ hochwertige und unterbrechungsfreie audiovisuelle Übertragung. Im Gegensatz zu herkömmlichen Switches befinden sich die Anschlüsse auf der Rückseite , wie beispielsweise bei Verstärkern und Playern, was das Kabelmanagement und die Ästhetik verbessert.
Dante wird häufig in professionellen Audioinstallationen eingesetzt, beispielsweise für Live-Sound in AV-Systemen für Wohngebäude, Aufnahmestudios, Rundfunk- und kommerziellen Anlagen. Es ermöglicht flexible und skalierbare Audionetzwerke ohne herkömmliche Audiokabel. Es unterstützt mehrere Audiokanäle und bewältigt problemlos komplexe Setups, was es zu einer beliebten Wahl in der AV-Branche macht.
NDI ist benutzerfreundlich und leicht zugänglich und unterstützt mehrere Videostandards und -auflösungen. Es ist besonders beliebt in der Rundfunk- und Live-Event-Produktion aufgrund seiner Effizienz und Flexibilität. Es ermöglicht die einfache Einrichtung und Neukonfiguration von Videonetzwerken ohne aufwändige Verkabelung oder spezielle Infrastruktur.
Mögliche Überwachung mit der mobilenCloudViewer -Anwendung.
GRUNDLEGENDE SPEZIFIKATIONEN
Physikalische Eigenschaften:
Ports: 24× 10/100/1000Base-T RJ-45, 4× 10G Base-SR/LR SFP+, 1× RJ-45-Konsolenport (RS-232)
Speicher: 16.000 MAC-Adressen, 12 MB Puffer
Durchsatz: 128 Gbit/s Bus, betriebsbereit 95,23 Mpps
Übertragungsunterstützung: Jumbo Frame 12 KB
Ausführung: Rackmount 1HE
Stromversorgung: intern AC 100–240 V (50–60 Hz), Gesamtleistungsaufnahme bis zu 533 W
Schutz: ESD-Kontakt bis 6 KV DC, Luft bis 8 KV DC
Betriebstemperatur: 0 bis 50 °C
Abmessungen: 440 × 207 × 44 mm
Gewicht: 3443 g
Verwaltungsfunktionen:
Verwaltung: Konsole über RJ-45, Telnet, Web, SSHv2, TLS v1.2, SNMP v1/v2c/v3
Zugriffskontrolle: IP- und MAC-basiertes ACL-Protokoll
IPv4/IPv6 IP-basierte ACL/MAC-basierte ACL
IPv4/IPv6 IP-basiertes ACE/MAC-basiertes ACE
QoS-Verkehrspriorisierung: 8 Stufen, Verkehrspriorisierung nach Portnummer, 802.1p, 802.1Q und nach DSCP in IP-Paketen, Möglichkeit, Grenzwerte für pro Port gesendete Pakete festzulegen
VLAN-Unterstützung:stark
IEEE 802.1Q
bis zu 256 VLAN-Gruppen, bis zu 4094 VLAN-IDs
Q-in-Q-Tunneling
VLAN-Protokoll
VLAN-Verwaltung
Privates VLAN
GVRP
Spanning Tree-Protokoll:
Protokoll STP, IEEE 802.1d Spanning Tree
RSTP-Protokoll, IEEE 802.1w Rapid Spanning Tree
Protokoll MSTP, IEEE 802.1s Multiple Spanning Tree
STP BPDU Guard, BPDU-Filterung und BPDU-Weiterleitung
Portspiegelung: RX/TX/beide, Viele-zu-1-Monitor, bis zu 4 Sitzungen
Link Aggregation: IEEE 802.3ad LACP und statischer Trunk, bis zu 8 Trunk-Gruppen mit 8 Ports/Trunk
IGMP-Snooping: IPv4 IGMP-Snooping v2/v3, bis zu 256 Multicast-Gruppen, Unterstützung für IGMP-Abfragemodus
MLD-Snooping: IPv6 MLD-Snooping v2/v3, bis zu 256 Multicast-Gruppen
Authentifizierung verbundener Geräte: DHCP-Option 82, IP+MAC-Bindung, RADIUS/TACACS+
DHCP Snooping: ja (Blockierung fremder DHCP-Server)
LLDP: ja (automatische Erkennung des Typs der angeschlossenen Geräte)
Verdrahtungsdiagnose: ja
Design für AV:
LED-Anzeigen auf der Vorderseite und auf der Rückseite angebrachte Kabel verbessern die Ästhetik und erleichtern die Installation.
Die duale Benutzeroberfläche umfasst eine vereinfachte Pro AV-Oberfläche und eine reguläre Standardbenutzeroberfläche.
Vorkonfiguriertes IGMP-Snooping ermöglicht sofortige Multicasting-Funktionalität nach dem Einschalten.
Vorkonfigurierte Dante- und NDI-Vorlagen vereinfachen den Konfigurationsprozess und ermöglichen sofortiges Plug-and-Play.
Der lüfterlose Modus eliminiert Lüftergeräusche und gewährleistet einen unterbrechungsfreien Betrieb.
PoE-Funktion:
Gesamtleistungsabgabe: 450 W (200 W im lüfterlosen Modus), IEEE 802.3af-, IEEE 802.3at-, IEEE 802.3bt-Standard
Anzahl der Injektoren: 16× bis 32 W, 8× bis 95 W
Stromversorgungstyp: End-Span/802.3bt (Ports 1–8), End-Span (Ports 9–24)
Erweiterte Funktionen:
automatische Erkennung des Powered Device (PD)
integrierter Scheduler zum planmäßigen Herunterfahren von strombetriebenen Endelementen
Erkennung der Aktivität von eingeschalteten Geräten mittels ICMP. Wenn keine Antwort erfolgt, kann es durch Trennen der Stromversorgung neu gestartet werden
Erweiterter Modus mit einer Reichweite von bis zu 250 m
