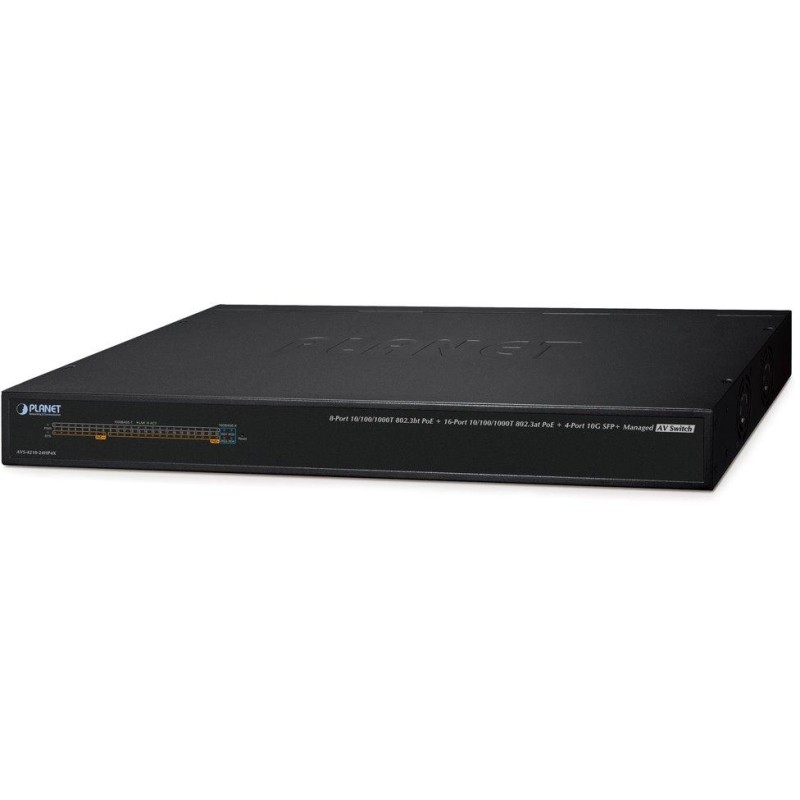

PLANET AVS-4210-24HP4X
Spravovateľný PoE switch špeciálne navrhnutý pre potreby profesionálneho AV priemyslu . Ponúka 24 gigabitových portov RJ-45 a 4 sloty 10G SFP+ . 8 portov RJ-45 podporuje PoE++ (802.3bt; port 1–8) a 16 portov PoE+ (802.3at; porty 9–24) . Disponuje ventilátorom, ale podporuje aj fanless režim .
Správa cez Web/SNMPv3/Telnet, podpora SSHv2, TLS v1.2, SNMP v3 , VLAN 802.1Q, QoS, LACP, IGMPv3, Spannig tree, ACL+MAC filter, RADIUS/TACACS, DHCP snooping, podpora IPv4/IPv6.
AV Switch integruje kľúčové audio aj video protokoly IP sietí ako sú Dante a NDI , vďaka čomu eliminuje zložitosť konfigurácie protokolov a zjednodušuje proces nastavenia. Funkcie IGMP a MLD snooping zaisťujú efektívnu správu multicastovej prevádzky, čo je kritický aspekt v AV sieťach, kde je často súčasne prenášaných viac dátových streamov. Prednastavením týchto funkcií dokáže switch inteligentne spravovať šírku pásma a optimalizovať výkon siete, čím zaisťuje kvalitný a neprerušovaný audiovizuálny prenos. Na rozdiel od tradičných switchov sú tu konektory umiestnené na zadnej strane , rovnako ako je to napríklad pri zosilňovačoch a prehrávačoch, čo zlepšuje správu káblov aj estetický vzhľad.
Dante sa široko používa v profesionálnych zvukových inštaláciách, ako je živé ozvučenie v rezidenčných AV systémoch, nahrávacích štúdiách, vysielaní a komerčných inštaláciách. Umožňuje flexibilné a škálovateľné prepojenie zvukových sietí bez nutnosti použitia tradičných zvukových káblov. Podporuje rôzne zvukové kanály a ľahko zvláda zložité nastavenia, vďaka čomu je obľúbenou voľbou v AV priemysle.
NDI je navrhnutý tak, aby bol ľahko použiteľný a prístupný a podporoval viac video štandardov a rozlíšení. Je obľúbený najmä v oblasti vysielania a produkcie živých akcií vďaka svojej efektivite a flexibilite, ktorá umožňuje jednoduché nastavenie a rekonfiguráciu video sietí bez nutnosti rozsiahlej kabeláže alebo špecializovanej infraštruktúry.
Možný monitoring mobilnou aplikáciouCloudViewer .
ZÁKLADNÁ ŠPECIFIKÁCIA
Fyzické vlastnosti:
Porty: 24× 10/100/1000Base-T RJ-45, 4× 10G Base-SR/LR SFP+, 1× konzolový port RJ-45 (RS-232)
Pamäť: 16k MAC adries, 12Mb buffer
Priepustnosť: zbernica 128 Gbps, prevádzkovo 95,23 Mpps
Podpora prenosu: Jumbo Frame 12 KB
Prevedenie: rackmount 1U
Napájanie: interný zdroj AC 100–240 V (50–60 Hz), celkový príkon do 533 W
Ochrana: ESD kontaktne do 6 KV DC, vzduchom do 8 KV DC
Prevádzková teplota: 0 až 50 °C
Rozmery: 440 × 207 × 44 mm
Hmotnosť: 3443 g
Funkcia administrácie:
Správa: konzola cez RJ-45, Telnet, Web, SSHv2, TLS v1.2, SNMP v1/v2c/v3
Riadenie prístupu: Protokol ACL založený na IP a MAC
IPv4/IPv6 IP-based ACL/MAC-based ACL
IPv4/IPv6 IP-based ACE/MAC-based ACE
Priorizácia prevádzky QoS: 8 úrovní, prioritizácia prevádzky podľa čísla portu, 802.1p, 802.1Q a podľa DSCP v IP pakete, možnosť nastavenia obmedzenia posielaných paketov na port
Podpora VLAN:b>
IEEE 802.1Q
až 256 VLAN skupín, až 4094 VLAN ID
Q-in-Q tunneling
Protocol VLAN
Management VLAN
Private VLAN
GVRP
Spanning Tree Protocol:
protokol STP, IEEE 802.1d Spanning Tree
protokol RSTP, IEEE 802.1w Rapid Spanning Tree
protokol MSTP, IEEE 802.1s Multiple Spanning Tree
STP BPDU Guard, filtrovanie BPDU a odovzdávanie BPDU
Port mirroring: RX/TX/oboje, many-to-1 monitor, až 4 relácie
Agregácia liniek: IEEE 802.3ad LACP a statický trunk, až 8 trunk skupín s 8 portami/trunk
IGMP snooping: IPv4 IGMP snooping v2/v3, až 256 multicast skupín, podpora režimu IGMP querier
MLD snooping: IPv6 MLD snooping v2/v3, až 256 multicast skupín
Autentizácia pripojených zariadení: DHCP option 82, IP+MAC binding, RADIUS/TACACS+
DHCP Snooping: áno (blokácia cudzích DHCP serverov)
LLDP: áno (automatická detekcia typu pripojených zariadení)
Diagnostika kabeláže: áno
Dizajn Pre AV:
Indikátory LED na prednom paneli a kabeláž na zadnej strane zlepšujú estetický vzhľad a uľahčujú inštaláciu.
Duálne používateľské rozhranie obsahuje zjednodušené rozhranie Pre AV a bežné štandardné používateľské rozhranie.
Predkonfigurovaný IGMP snooping umožňuje okamžitú funkciu multicastingu po zapnutí napájania.
Predkonfigurované šablóny Dante a NDI zjednodušujú proces konfigurácie a umožňujú okamžité zapojenie a spustenie.
Režim bez ventilátora eliminuje hluk ventilátora a zaisťuje nerušenú prevádzku.
PoE funkcie:
Celkový napájací výkon: 450 W (200 W v režime fanless), štandard IEEE 802.3af, IEEE 802.3at, IEEE 802.3bt
Počet injektorov: 16× až 32 W, 8× až 95 W
Typ napájania: End-span/802.3bt (porty 1-8), End-span (porty 9-24)
Pokročilé funkcie:
automatická detekcia napájaného zariadenia (PD)
integrovaný plánovač pre plánované vypnutie napájaných koncových prvkov
detekcia aktivity napájaných zariadení pomocou ICMP, pokiaľ nie je odozva, je možné reštartovať odpojením napájania
Extended mód s dosahom až 250 m
