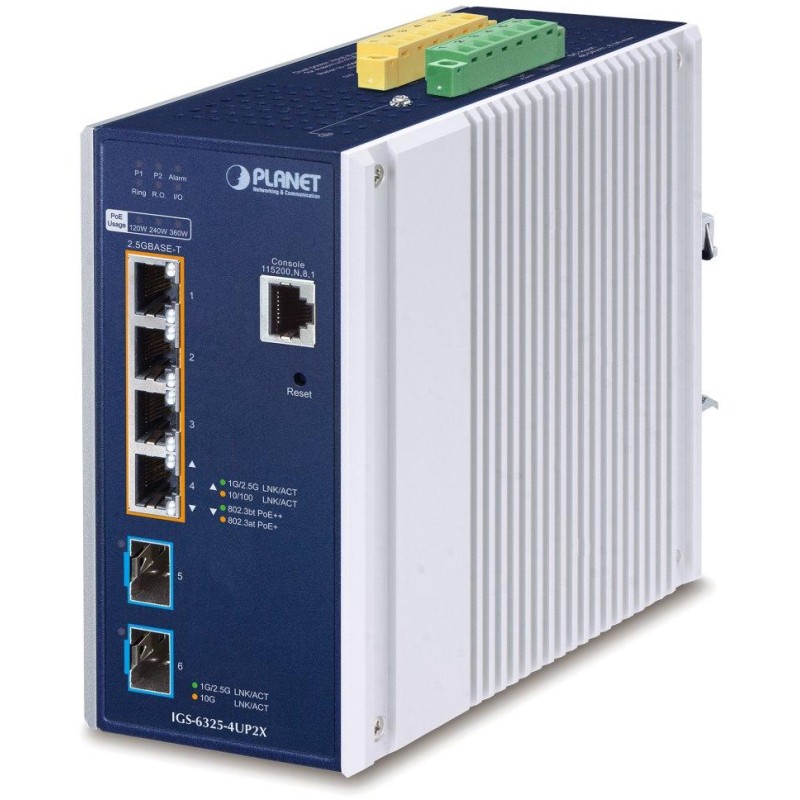

PLANET IGS-6325-4UP2X
Industrieller L3 PoE -Managed-Switch 4× RJ-45 2.5G Base-T, 2× SFP+ 10G Base-SR/LR (abwärtskompatibel mit 1000 Base-SX/LX/BX und 2500 Base-X SFP), DDM-Diagnoseunterstützung. Ports 1–4 unterstützen PoE++-Stromversorgung (802.3af/802.3at/802.3bt), Gesamtleistung 360 W (für maximale Leistung ist eine doppelte Stromversorgung mit gleicher Spannung erforderlich, z. B. 2x DC 54 V).
ERPS-Ring (ITU-T G.8032 ERPS – Ethernet Ring Protection Switching) , robustes Industriedesign, digitale Ein- und Ausgänge, Layer 3-IP-Routing-Funktionen, QoS, Sicherheit und andere Funktionen.
Doppelte Stromversorgung im Bereich DC 48-54 V , Schutzart IP30 , Aluminiumgehäuse, Betriebstemperatur -40 bis +75 °C , Überspannungsschutz (2 kV), ESD-Schutz bis 4 kV Kontakt (8 kV Luft), Montage auf einer DIN-Schiene oder direkt an der Wand.
Industrielle Ethernet-Switches sind für raue Betriebsbedingungen mit einem breiten Betriebstemperaturbereich, instabiler Stromversorgung und häufigen Stößen ausgelegt.
Die Switches der IGS-Serie lassen sich einfach auf einer Standard -DIN-Schiene oder direkt an der Wand montieren und ermöglichen den Einsatz bekannter Ethernet-Technologie in industriellen Umgebungen. Sie eignen sich auch für den Einbau in Außenschränken mit großen Temperaturschwankungen (typischerweise bei Wireless- und MAN-ISP-Anwendungen).
GRUNDLEGENDE SPEZIFIKATIONEN
Physikalische Eigenschaften:
Anschlüsse: 4× RJ-45 2.5G Base-T, 2× SFP+ 10G Base-SR/LR, 1× RJ-45-Konsolenanschluss (RS-232)
Speicher: 8k MAC-Adressen
Durchsatz: 60 Gbit/s Bus, betriebsbereit 44,462 Mpps (64B)
Übertragungsunterstützung: JumboFrame 10 KB
Ausführung: Hutschiene, Wandmontage
Stromversorgung: dual, DC 48–54 V, Leistungsaufnahme bis zu 9,2 W ohne PoE, max. 381 W mit PoE (Netzteil nicht im Lieferumfang enthalten)
Schutz: ESD bis 4 kV DC (Kontakt), ESD bis 8 kV (Luft), Überspannungsschutz bis 2 kV DC
Betriebstemperatur: -40 bis +75 °C
Abmessungen: 152 × 135 × 76 mm
Gewicht: 1319 g
Verwaltungsfunktionen:
Verwaltung: Konsole, Web, Telnet, SNMP v1/v2c/v3, SSH v2, TLS v1.2
Zugriffskontrolle: ACL basierend auf IP/MAC/Ethertype/Protokoll/VLAN/DSCP/802.1p, bis zu 512 Regeln
L3-Routing: max. 32 VLAN-Schnittstellen, 32 statische Routing-Einträge, 1.000 Routing-Tabelleneinträge, OSPF v2/v3, RIP v2, IPv4/IPv6 HW statisches Routing
ACL-Filter und Bonding:
IP-ACL, Verkehrsfilterung nach IP-Adresse
MAC ACL, Verkehrsfilterung nach MAC-Adresse
QoS-Verkehrspriorisierung: Verkehrsklassifizierung, strikte Priorität und WRR, 8-stufige Priorität für das Switching (Portnummer, 802.1p-Priorität, 802.1Q-VLAN-Tag, DSCP/ToS-Feld im IP-Paket)
VLAN-Unterstützung:
VLAN nach IEEE 802.1Q-Standard mit Tag
IEEE 802.1ad Q-in-Q-Tunneling
Privater VLAN-Edge (PVE)
VLAN basierend auf MAC-Adresse
Protokollbasiertes VLAN
Sprach-VLAN
VLAN basierend auf IP-Subnetz (IP-Subnetz)
MVR (Multicast-VLAN-Registrierung)
GVRP
Bis zu 4K VLAN-Gruppen aus 4095 VLAN-IDs
Spanning Tree-Protokoll:
STP-Protokoll, IEEE 802.1d Spanning Tree-Protokoll
RSTP-Protokoll, IEEE 802.1w Rapid Spanning Tree-Protokoll
MSTP-Protokoll, IEEE 802.1s Multiple Spanning Tree-Protokoll
PWiderstand von 7 MSTP-Instanzen
BPDU Guard, BPDU-Filterung und transparentes BPDU
Wurzelschutz
Link Aggregation: IEEE 802.3ad LACP, max. 3 Trunk-Gruppen mit max. 6 Ports pro Gruppe
Multicast: IGMP v1/v2/v3, Unterstützung für IGMP-Abfragemodus (bis zu 255 Gruppen), MLD v1/v2, Unterstützung für MLD-Abfragemodus (bis zu 255 Gruppen)
Authentifizierung verbundener Geräte: IEEE 802.1x, RADIUS, MAC
LLDP: ja (automatische Erkennung des Typs der angeschlossenen Geräte)
Verkabelungsdiagnose: ja, SFP-DDM (Digital Diagnostic Monitor)
PoE-Funktion:
Gesamtleistung: max. 360 W (abhängig vom Netzteil), 802.3af, 802.3at, 802.3bt
Max. 360 W - doppelte Stromversorgung mit gleicher Spannung erforderlich (z. B. 2x DC 54 V)
Max. 240 W – mit Einzelnetzteil
PoE++ Stromversorgung - Spannung über DC 52 V wird empfohlen
Stromversorgung: DC 48–54 V, max. 95 W/Port (802.3bt Typ 4 oder Force-Modus)
Anzahl der Injektoren: 4
Stromversorgungstyp: Endspan, Midspan, BT
Erweiterte Funktionen:
PD-Alive-Check
automatische Erkennung des eingeschalteten Geräts
integrierter Scheduler für die geplante Abschaltung von stromführenden Endelementen
PoE-Überwachung und -Verwaltung
PoE-Erweiterungsmodus
Erweiterter PoE-Modus – Standard/Legacy/Force
Industrieimmobilien:
Das Gerät ist sturzsicher (IEC-60068-2-32) aus einer Höhe von 75 cm auf alle Aufprallteile.
Das Gerät ist vibrationsfest (IEC-60068-2-6).
Das Gerät ist überlastungsbeständig, kurzfristige Beschleunigung von 50g, langfristig 4g (IEC-60068-2-27).
DIN-Schienenmontage :
Wandmontage mittels Rahmen :
