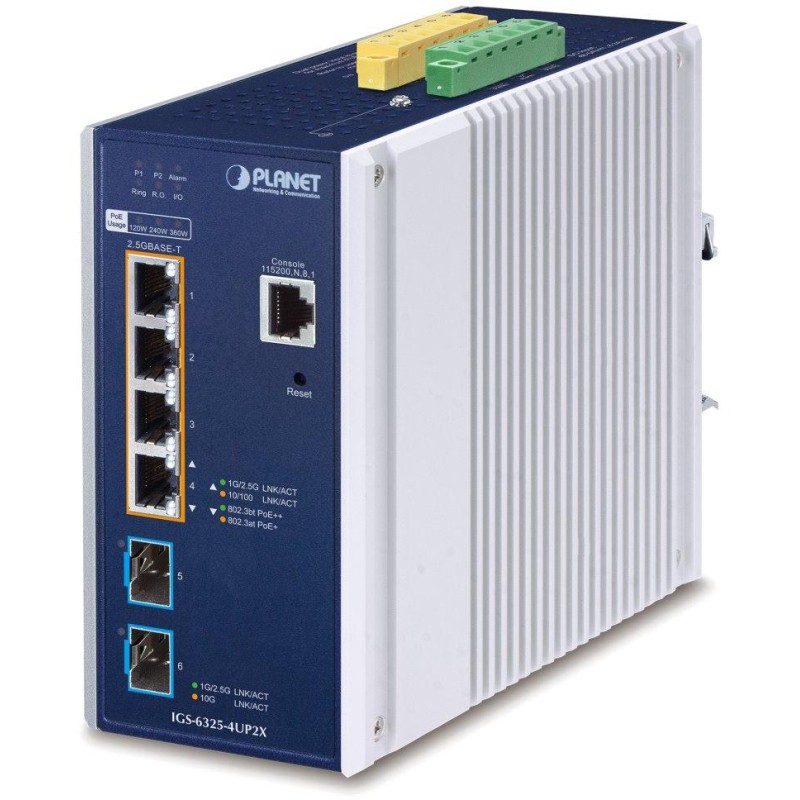

PLANET IGS-6325-4UP2X
Priemyselný L3 PoE spravovateľný prepínač 4× RJ-45 2.5G Base-T, 2× SFP+ 10G Base-SR/LR (spätne kompatibilný s 1000 Base-SX/LX/BX a 2500 Base-X SFP) , podpora DDM diagnostiky. (802.3af/802.3at/802.3bt), celkový výkon 360 W (pre max. výkon je potrebné duálne napájanie s rovnakým napätím, napr. 2x DC 54 V).
ERPS ring (ITU-T G.8032 ERPS - Ethernet Ring Protection Switching) , priemyselná odolná konštrukcia, digitálne vstupy a výstupy, funkcie smerovania IP na 3. vrstve, QoS, zabezpečenie a ďalšie funkcie.
Duálne napájanie v rozsahu DC 48-54 V , krytie IP30 , hliníková skriňa, pracovná teplota -40 až +75 °C , prepäťová ochrana (2 kV), ESD ochrana do 4 kV kontaktne (8 kV vzduchom), montáž na DIN lištu alebo priamo na stenu.
Prepínače pre priemyselný Ethernet sú určené do náročných prevádzkových podmienok s veľkým rozsahom pracovných teplôt, neistým napájaním a častými otrasmi.
Prepínače radu IGS sa ľahko inštalujú na štandardnú DIN lištu alebo priamo na stenu a umožňujú nasadenie dobre známej Ethernetovej technológie aj v priemyselnom prostredí.
ZÁKLADNÁ ŠPECIFIKÁCIA
Fyzické vlastnosti:
Porty: 4× RJ-45 2.5G Base-T, 2× SFP+ 10G Base-SR/LR, 1× konzolový port RJ-45 (RS-232)
Pamäť: 8k MAC adries
Priepustnosť: zbernica 60 Gbps, prevádzkovo 44,462 Mpps (64B)
Podpora prenosu: JumboFrame 10 KB
Prevedenie: DIN lišta, na stenu
Napájanie: duálne, DC 48–54 V, príkon do 9,2 W bez PoE, max. 381 W s PoE (zdroj nie je súčasťou)
Ochrana: ESD do 4 kV DC (kontaktne), ESD do 8 kV (vzduchom), prepäťová ochrana do 2 kV DC
Prevádzková teplota: -40 až +75 °C
Rozmery: 152 × 135 × 76 mm
Hmotnosť: 1319 g
Funkcia administrácie:
Správa: konzola, web, Telnet, SNMP v1/v2c/v3, SSH v2, TLS v1.2
Riadenie prístupu: Protokol ACL založený na IP/MAC/Ethertype/protokol/VLAN/DSCP/802.1p, až 512 pravidiel
L3 routing: max. 32 VLAN rozhrania, 32 položiek statického smerovania, 1k položiek smerovacej tabuľky, OSPF v2/v3, RIP v2, IPv4/IPv6 HW statické smerovanie
ACL filter a bonding:
IP ACL, filtrácia prevádzok podľa IP adresy
MAC ACL, filtrácia prevádzok podľa MAC adresy
Priorizácia prevádzky QoS: klasifikácia prevádzky, striktná priorita a WRR, 8-úrovňová priorita pre prepínanie (číslo portu, priorita 802.1p, značka/tag VLAN 802.1Q, pole DSCP/ToS v pakete IP)
Podpora VLAN:
VLAN podľa štandardu IEEE 802.1Q s tagom
IEEE 802.1ad Q-in-Q tunelovanie
Private VLAN Edge (PVE)
VLAN na základe adresy MAC
VLAN na základe protokolu
Voice VLAN
VLAN založená na IP podsieti (IP Subnet)
MVR (Multicast VLAN registration)
GVRP
Až 4K skupín VLAN z 4095 ID VLAN
Spanning Tree Protocol:
protokol STP, protokol IEEE 802.1d Spanning Tree
protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree
protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree
Podpora 7 inštancií MSTP
BPDU Guard, filtrovanie BPDU a transparentné BPDU
Root Guard
Agregácia liniek: IEEE 802.3ad LACP, max. 3 trunk skupiny s max. 6 porty na každú skupinu
Multicast: IGMP v1/v2/v3, podpora režimu IGMP querier mode (až 255 skupín), MLD v1/v2, podpora režimu MLD querier mode (až 255 skupín)
Autentizácia pripojených zariadení: IEEE 802.1x, RADIUS, MAC
LLDP: áno (automatická detekcia typu pripojených zariadení)
Diagnostika kabeláže: áno, SFP-DDM (Digital Diagnostic Monitor)
PoE funkcie:
Celkový napájací výkon: max. 360 W (podľa napájania), 802.3af, 802.3at, 802.3bt
Max. 360 W - nutné duálne napájanie s rovnakým napätím (napr. 2x DC 54 V)
Max. 240 W - pri single napájaní
PoE++ napájanie - odporúča sa napätie viac ako DC 52 V
Napájanie: DC 48-54 V, max. 95 W/port (802.3bt typ 4 alebo Force mód/režim)
Počet injektorov: 4
Typ napájania: End-span, Mid-span, BT
Pokročilé funkcie:
PD Alive Check
automatická detekcia napájaného zariadenia
integrovaný scheduler pre plánované vypnutie napájaných koncových prvkov
monitorovanie a správa PoE
PoE Extend režim
Rozšírený režim PoE - Standard/Legacy/Force
Priemyselné vlastnosti:
Zariadenie je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všetky dopadové časti.
Zariadenie je odolné proti vibráciám (IEC-60068-2-6).
Zariadenie je odolné proti preťaženiu krátkodobému zrýchleniu 50g, dlhodobému 4g (IEC-60068-2-27).
Montáž na DIN lištu :
Montáž na stenu pomocou rámu :
