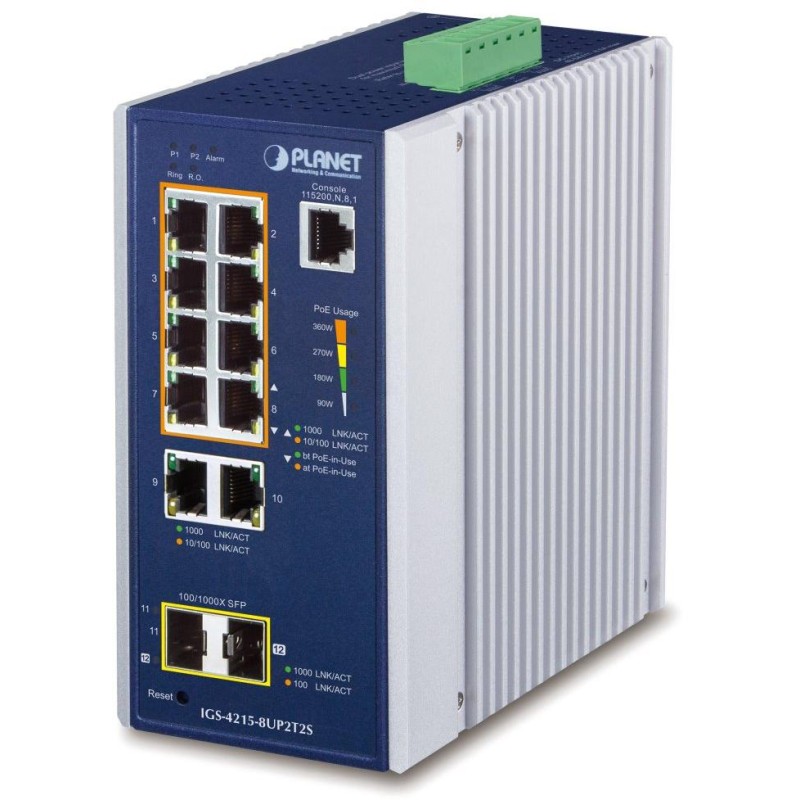

PLANET IGS-4215-8UP2T2S
Industrieller L2 PoE Managed Switch 10x RJ-45 10/100/1000 Base-T, 2x SFP 100/1000 Base-SX/LX/BX (DDM-Diagnose). Ports 1-8 unterstützen PoE++-Stromversorgung (802.3af/802.3at/802.3bt), Gesamtleistung 360 W (für maximale Leistung ist eine doppelte Stromversorgung mit gleicher Spannung erforderlich, z. B. 2x DC 54 V).
Unterstützt IPv4/IPv6, Web/SNMP/Telnet/Konsole , NMS-System, Smart Discovery Utility, CloudViewer-App , VLAN 802.1Q, 802.3x Flow Control , Spanning Tree, Multiple/Rapid Spanning Tree, Link Aggregation 802.3ad LACP , QoS, DHCP-Snooping und DHCP Option82, LLDP, IGMP v2/v3, RADIUS, TACACS+, ERPS Ring (ITU-T G.8032) .
Alarmausgang im Fehlerfall, ESD-Schutz bis 6 kV (8 kV in Luft), Schutzart IP30, Metallgehäuse, Betriebstemperatur -40 bis +75 °C , Montage auf DIN-Schiene oder direkt an der Wand, Stromversorgung DC 48-54 V.
Industrielle Ethernet-Switches sind für raue Betriebsbedingungen mit einem breiten Betriebstemperaturbereich, instabiler Stromversorgung und häufigen Stößen ausgelegt.
Die Switches der IGS-Serie lassen sich einfach auf einer Standard -DIN-Schiene oder direkt an der Wand montieren und ermöglichen den Einsatz bekannter Ethernet-Technologie in industriellen Umgebungen. Sie eignen sich auch für den Einbau in Außenschränken mit großen Temperaturschwankungen (typischerweise bei Wireless- und MAN-ISP-Anwendungen).
Mögliche Überwachung mit der mobilenCloudViewer -Anwendung.
GRUNDLEGENDE SPEZIFIKATIONEN
Physikalische Eigenschaften:
Anschlüsse: 10x GbE RJ-45, 2x 1G SFP
Speicher: 8.000 MAC-Adressen, 4,1 MB Puffer
Durchsatz: 24 Gbit/s Bus, betriebsbereit 17,85 Mpps (64B)
Übertragungsunterstützung: JumboFrame 10kB
IP-Protokollversion: IPv4, IPv6
Ausführung: Hutschiene, Wandmontage
Stromversorgung: DC 48-54 V, Leistungsaufnahme bis zu 9,18 W ohne PoE, max. 390 W mit PoE (Netzteil nicht im Lieferumfang enthalten)
Schutz: ESD bis 6 kV DC (Kontakt), ESD bis 8 kV (Luft), Überspannungsschutz bis 4 kV DC
Betriebstemperatur: -40 bis +75 °C, Luftfeuchtigkeit bis 95 %
Abmessungen: 152 x 107,3 x 76,8 mm
Gewicht: 1,091 kg
Verwaltungsfunktionen:
Verwaltung: Konsole, Web, Telnet, SNMP v1/v2c/v3, SSH v2, TLS v1.2
Zugriffskontrolle: IP/MAC-basiertes ACL-Protokoll (ACL/ACE)
ACL-Filter und Bonding:
IP-ACL, Verkehrsfilterung nach IP-Adresse
MAC ACL, Verkehrsfilterung nach MAC-Adresse
QoS-Verkehrspriorisierung: 8 Ebenen (Portnummer, 802.1p-Priorität, DSCP/IP-Priorität von IPv4/IPv6-Paketen), Unterstützung für Ingress/Egress-Limit, Verkehrsklassifizierung basierend auf strenger Priorität und WRR
VLAN-Unterstützung:
IEEE 802.1Q (VLAN-Tagging)
bis zu 256 VLAN-Gruppen, bis zu 4094 VLAN-IDs
Q-in-Q-Tunneling (802.1ad)
Sprach-VLAN
VLAN-Protokoll
Privates VLAN (geschützter Port)
GVRP
VLAN-Verwaltung
Spanning Tree-Protokoll:
STP-Protokoll, IEEE 802.1d Spanning Tree-Protokoll
RSTP-Protokoll, IEEE 802.1w Rapid Spanning Tree-Protokoll
MSTP-Protokoll, IEEE 802.1s Multiple Spanning Tree-Protokoll, per VLAN
STP BPDU Guard, BPDU-Filterung und BPDU-Weiterleitung
>
Portspiegelung: RX, TX, RX+TX, viele zu eins
Link Aggregation: IEEE 802.3ad LACP und Static Trunk, 6 Gruppen + bis zu 8 Ports pro Gruppe
IGMP-Multicast: IGMP v2/v3, bis zu 256 Gruppen, Unterstützung für IGMP-Abfragemodus, MLD-Snooping v2, v3
Authentifizierung verbundener Geräte: IEEE 802.1x, RADIUS/TACACS+
DHCP Snooping: ja (Blockierung fremder DHCP-Server)
LLDP: ja (automatische Erkennung des Typs der angeschlossenen Geräte)
Verkabelungsdiagnose: ja (SFP-DDM – Digital Diagnostic Monitor)
PoE-Funktion:
Gesamtleistung: max. 360 W (abhängig vom Netzteil), 802.3af, 802.3at, 802.3bt
Max. 360 W - doppelte Stromversorgung mit gleicher Spannung erforderlich (z. B. 2x DC 54 V)
Max. 240 W – mit Einzelnetzteil
PoE++ Stromversorgung - Spannung über DC 52 V wird empfohlen
Stromversorgung: DC 48–54 V, max. 95 W/Port (802.3bt Typ 4 oder Force-Modus)
Anzahl der Injektoren: 8
Stromversorgungstyp: Endspan, Midspan, BT
Erweiterte Funktionen:
PD-Alive-Check
automatische Erkennung des eingeschalteten Geräts
integrierter Scheduler für die geplante Abschaltung von stromführenden Endelementen
PoE-Überwachung und -Verwaltung
PoE-Erweiterungsmodus
Erweiterter PoE-Modus – Standard/Legacy/Force
Industrieimmobilien:
Das Gerät ist sturzsicher (IEC-60068-2-32) aus einer Höhe von 75 cm auf alle Aufprallteile
das Gerät ist vibrationsfest (IEC-60068-2-6)
Das Gerät ist überlastfest, kurzfristige Beschleunigung 50g, langfristig 4g (IEC-60068-2-27)
