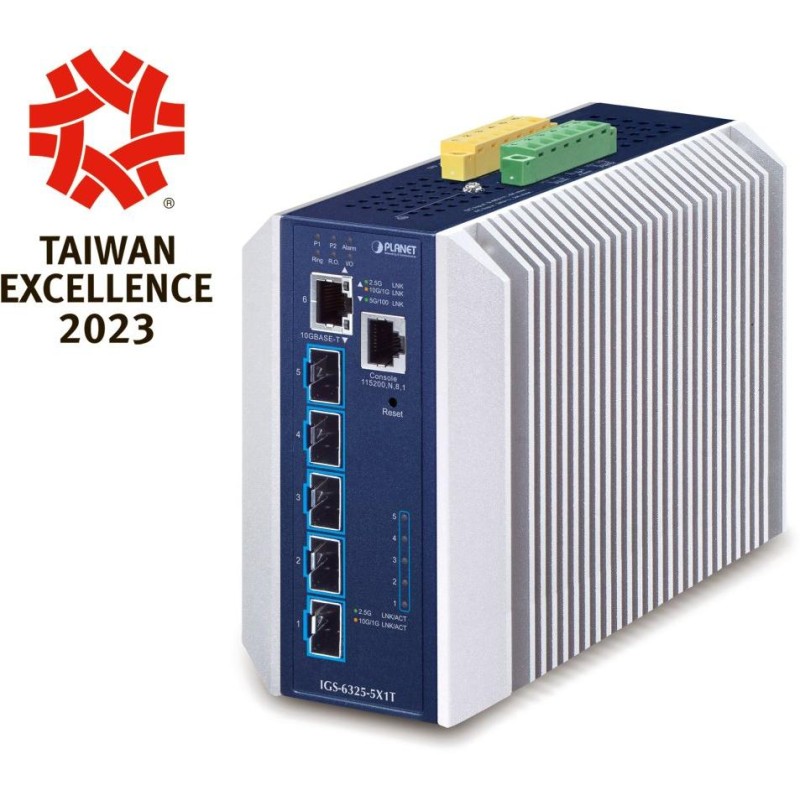

PLANET IGS-6325-5X1T
Industrieller L3-Switch und -Konverter 1x 10G RJ-45, 5x 10G SFP+ Base-SR/LR (abwärtskompatibel mit 1000 Base-SX/LX/BX und 2500 Base-X SFP).
ERPS-Ring (ITU-T G.8032 ERPS – Ethernet Ring Protection Switching) , robustes Industriedesign, digitale Ein- und Ausgänge, Layer 3-IP-Routing-Funktionen, QoS, Sicherheit und andere Funktionen.
Doppelte Stromversorgung im Bereich DC 9-48 V oder AC 24 V , aktiver redundanter Schutz bei Stromausfall, Schutzart IP30 , Aluminiumgehäuse, Betriebstemperatur -40 bis +75 °C , Überspannungs- (bis 6 kV) und ESD-Schutz bis 5 kV , Montage auf einer DIN-Schiene oder direkt an der Wand.
Industrielle Ethernet-Switches sind für raue Betriebsbedingungen mit einem breiten Betriebstemperaturbereich, instabiler Stromversorgung und häufigen Stößen ausgelegt.
Die Switches der IGS-Serie lassen sich einfach auf einer Standard-DIN-Schiene oder direkt an der Wand montieren und ermöglichen den Einsatz bekannter Ethernet-Technologie in industriellen Umgebungen. Sie eignen sich auch für den Einbau in Außenschränken mit großen Temperaturschwankungen (typischerweise bei Wireless- und MAN-ISP-Anwendungen).
GRUNDLEGENDE SPEZIFIKATIONEN
Physikalische Eigenschaften:
Anschlüsse: 1x RJ-45 10G Base-T, 5x SFP+ 10G Base-SR/LR, 1x RJ-45-Konsolenanschluss
Speicher: 32k MAC-Adressen
Durchsatz: 120 Gbit/s Bus, betriebsbereit 89,285 Mpps (64B)
Übertragungsunterstützung: JumboFrame 10 KB
Ausführung: Hutschiene, Wandmontage
Stromversorgung: dual, DC 9-48 V oder AC 24 V, Gesamtleistungsaufnahme max. 22,08 W (Netzteil nicht im Lieferumfang enthalten)
Schutz: ESD bis 5 kV DC, Überspannungsschutz bis 6 kV DC
Betriebstemperatur: -40 bis +75 °C
Abmessungen: 135 x 135 x 80 mm
Gewicht: 1550g
Verwaltungsfunktionen:
Verwaltung: Konsole über RJ-45, Telnet, Web, SNMP v1/v2c/v3, SSH v2, TLS v1.2
Zugriffskontrolle: ACL basierend auf IP/MAC/Ethertype/Protokoll/VLAN/DSCP/802.1p, bis zu 512 Regeln
L3-Routing: max. 128 VLAN-Schnittstellen, 512 statische Routing-Einträge, 3072 Routing-Tabelleneinträge, OSPF v2/v3, RIP v2, IPv4/IPv6 HW statisches Routing
ACL-Filter und Bonding:
IP-ACL, Verkehrsfilterung nach IP-Adresse
MAC ACL, Verkehrsfilterung nach MAC-Adresse
QoS-Verkehrspriorisierung: Verkehrsklassifizierung, strikte Priorität und WRR, 8-stufige Priorität für das Switching (Portnummer, 802.1p-Priorität, 802.1Q-VLAN-Tag, DSCP/ToS-Feld im IP-Paket)
VLAN-Unterstützung:
VLAN nach IEEE 802.1Q-Standard mit Tag
IEEE 802.1ad Q-in-Q-Tunneling
Privater VLAN-Edge (PVE)
VLAN basierend auf MAC-Adresse
Protokollbasiertes VLAN
Sprach-VLAN
VLAN basierend auf IP-Subnetz (IP-Subnetz)
MVR (Multicast-VLAN-Registrierung)
GVRP
Bis zu 4K VLAN-Gruppen aus 4095 VLAN-IDs
Spanning Tree-Protokoll:
STP-Protokoll, IEEE 802.1d Spanning Tree-Protokoll
RSTP-Protokoll, IEEE 802.1w Rapid Spanning Tree-Protokoll
MSTP-Protokoll, IEEE 802.1s Multiple Spanning Tree-Protokoll
Link Aggregation: IEEE 802.3ad LACP, max. 3 Trunk-Gruppen mit max. 6 Ports pro Gruppe
Multicast: IGMP v1/v2/v3, IGMP-Abfragemodus-Unterstützung (bis zu 255 Gruppen), MLD v1/v2, r-Unterstützungežimu MLD-Abfragemodus (bis zu 255 Gruppen)
Authentifizierung verbundener Geräte: IEEE 802.1x, RADIUS, MAC
LLDP: ja (automatische Erkennung des Typs der angeschlossenen Geräte)
Verkabelungsdiagnose: ja, SFP-DDM (Digital Diagnostic Monitor)
Industrieimmobilien:
Das Gerät ist sturzsicher (IEC-60068-2-32) aus einer Höhe von 75 cm auf alle Aufprallteile.
Das Gerät ist vibrationsfest (IEC-60068-2-6).
Das Gerät ist überlastungsbeständig, kurzfristige Beschleunigung von 50g, langfristig 4g (IEC-60068-2-27).
DIN-Schienenmontage :
Wandmontage mit dem mitgelieferten Rahmen :
