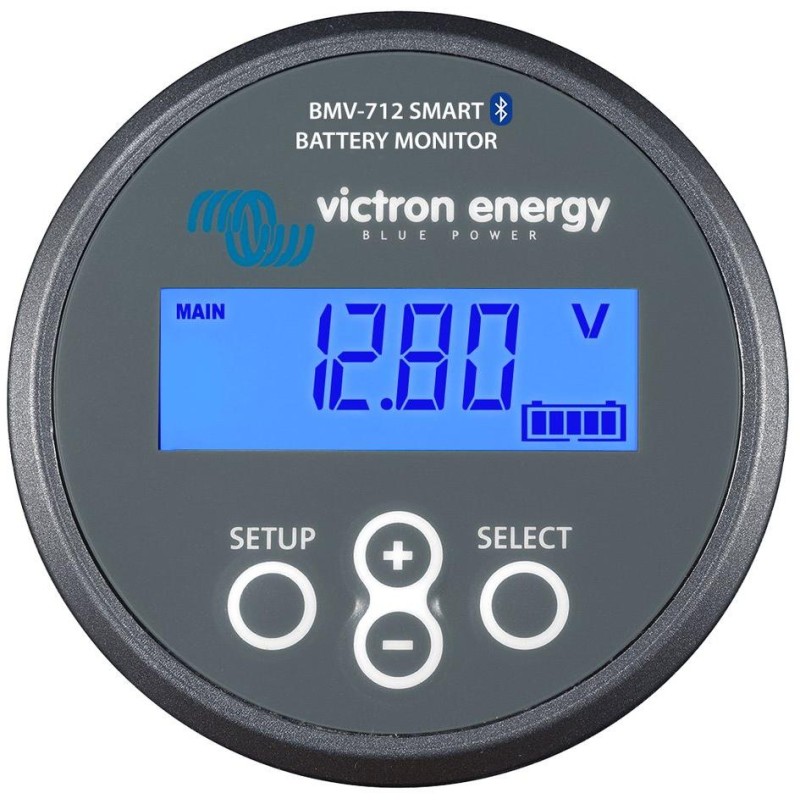

Victron BMV-712 Intelligenter Batteriezustandsmonitor

Victron BMV-712 Smart Externes Modul/Display. Der BMV-712 Smart (Battery Monitor Voltage) ist ein neues, hochpräzises System zur Überwachung von zwei unabhängigen Batterien. Warum den Betriebszustand der Batterie überwachen? Für eine längere Lebensdauer! Die detaillierte Batterieüberwachung ermöglicht es uns, Betriebsmängel zu erkennen und schnell zu beheben, um eine lange Batterielebensdauer zu gewährleisten. Geeignet für alle Arten von Bleibatterien, einschließlich Vlies- (AGM) und Gel-Batterien. Einfache Einstellung der Batteriekapazität (Werkseinstellung 200 Ah). Automatische Erkennung der Spannungen 12, 24, 36, 48, 60, 120, 144 und 288 V (je nach Modell unterschiedlich). Regelmäßige automatische Kalibrierung des Geräts für eine zuverlässige Anzeige der Messdaten (kann auch manuell durchgeführt werden). Die Version BMV-700H ist für Systeme mit hoher Betriebsspannung (DC 70 bis 350 V) konzipiert, die Version BMV-702 dient der Überwachung von zwei Batterien, der Überwachung der Batterietemperatur oder des Durchschnittswerts. Der Monitor ist auch für Li-Ion-Batterien geeignet. Der Batteriewächter BMV-712 Smart verfügt im Vergleich zum Modell BMV-702 zusätzlich über integrierte Bluetooth-Technologie. Dank der drahtlosen Bluetooth-Kommunikationstechnologie, die in den meisten anderen Victron Energy-Produkten integriert ist, vereinfacht der BMV-712 Smart die Installation des Systems und steigert dessen Leistung. Angezeigte Basiswerte: aktuelle Batteriespannung (V) aktueller Strom (A), der in die Batterie hineinfließt (positive Werte - Laden) oder herausfließt (negative Werte - Entladen) aktuelle Leistung (W), die in die Batterie hineinfließt (positive Werte - Laden) oder herausfließt (negative Werte - Entladen) (Vielfaches aus Spannung und Strom) Gesamtsumme der aus der Batterie entnommenen Energie zum Betrieb von Geräten in Amperestunden (Ah) aktueller Ladezustand der Batterie in Prozent erwartet (komplex berechnet) Zeitdauer in Stunden bis zur 50%igen Entladung der Batterie bei einem gegebenen Energieverbrauch Der Tracker speichert ausgewählte historische Daten und erreichte Grenzwerte: tiefster erreichter Batterieentladezustand letzter Batterieentladezustand Anzahl der abgeschlossenen Batterieentlade-/Ladezyklen durchschnittlicher Batterieentladewert Anzahl der vollständigen Batterieentladungen maximal erreichte Batteriespannung minimal erreichte Batteriespannung Anzahl der Tage seit der letzten vollständigen Batterieladung Technische Parameter: Energieverbrauch bei unbeleuchteter Anzeige und ausgeschaltetem Relais: 1 mA (12 V) und 0,8 mA (24 V) V) Betriebsspannung: 12, 24 und 48 V (automatische Erkennung) Maximalstrom durch den Shunt: -500 bis +500 A (Entladen und Laden der Batterie) Maximale Abweichung beim Lesen der Spannung: ±0,01 A bei Spannung 0 – 100 V Maximale Abweichung beim Lesen des Stroms: ±0,01 A mit 500 A Shunt Maximale Abweichung beim Lesen der Kapazität: ±0,1 Ah bei Batteriekapazitäten 0 – 100 Ah Maximale Abweichung beim Lesen der Kapazität: ±1 Ah bei Batteriekapazitäten 100 – 9999 Ah Maximale Abweichung beim Lesen des Ladezustands: ±0,1 % Maximale Abweichung bei der Schätzung der verbleibenden Zeit: ±1 Stunde (im Bereich 1 – 240 Stunden) Maximale Abweichung beim Lesen der Leistung: ±1 W im Bereich von -100 W bis 1 kW Gesamtbatteriekapazität: 20 – 9999 Ah Betriebstemperaturbereich: -20 bis +50 °C Kreisdurchmesser des Trackers selbst: 63 mm im Quadrat Größe der Tracker-Abdeckung: 69 x 69 mm Tiefe des Trackers selbst: 31 mm Geschaltetes Relais: 60 V (1 A) Maximales Gewicht des Trackers selbst: 70 g Gewicht des Shunts: 315 g Anschlussschrauben des Shunts: M10 Material: Kunststoff Der Tracker führt eine ausgeklügelte Überwachung der gelieferten und verbrauchten Energie durch und berücksichtigt dabei den einstellbaren Wert des Peukert-Exponenten (je höher der Energieverbrauch, desto relativ geringer die Menge der verfügbaren Energie in der Batterie und umgekehrt) und die Batterieeffizienze zur Abschätzung der aktuellen Energiemenge (Ah) und des Batterieladezustands (in Prozent). Um die Menge der in der Batterie verfügbaren Energie korrekt anzuzeigen, ist es notwendig, dass die gesamte ein- und ausgehende Energie durch den Shunt fließt. Der Tracker selbst kann ohne Zugang von hinten in die Wand integriert werden (abgedeckte Schrauben). Für Ströme über 500 A ist ein Ersatz-Shunt lieferbar, der für Ströme von 1000 und 2000 A ausgelegt ist. Am Tracker können Shunts bis zu einer maximalen Stromstärke von 9999 A mit einem Spannungsbereich von 1 - 100 mV (beide einstellbar) verwendet werden. Der Tracker verfügt über ein Schaltrelais. Dieses wird basierend auf dem gemessenen Batterieladezustand aktiviert/deaktiviert. Die Werkseinstellung ist das Einschalten, wenn der Batterieladezustand unter 50 % fällt, und das Ausschalten, wenn der Ladezustand 90 % erreicht. Diese Werte können in den Einstellungen geändert werden. Die Schaltlogik kann auch umgekehrt werden, d. h. das Relais ist standardmäßig eingeschaltet, standardmäßig ausgeschaltet. Das Relais kann zum Ein- und Ausschalten von Geräten wie einem externen Alarm, Generator usw. verwendet werden. Der Tracker kann an andere Geräte angeschlossen werden. Es besteht die Möglichkeit, den Tracker an ein großes Farbdisplay Color Control GX mit kostenloser grafischer Visualisierung der Messwerte auf dem Portal https://vrm.victronenergy.com/user/register anzuschließen (kann auf funktionsfähigen Systemen durch Eingabe des Benutzernamens: demo@victronenergy.com und des Passworts: vrmdemo getestet werden). Um den BMV-700-Tracker an das Color Control GX-Display anzuschließen, ist entweder ein VE.Direct-Kabel oder eine VE.Direct-USB-Kommunikationsschnittstelle erforderlich. Im Lieferumfang enthalten: der Tracker selbst mit einer digitalen Anzeige und Steuerung mit Hintergrundbeleuchtung eine Tracker-Kunststoffabdeckung mit den Maßen 69 x 69 mm ein 500 A (50 mV) Shunt für einen maximalen Strom von 500 A (installiert am Minuskabel der Batterie) ein 10 Meter langes RJ-12-Kommunikations- und Strom-UTP-Kabel (verbindet den Tracker selbst mit dem Shunt) ein 2 Meter langes Installationskabel mit einer Sicherung zum Anschluss an das Pluskabel GRUNDLEGENDE SPEZIFIKATIONEN Schnittstelle: Bluetooth, RJ-12, VE.Direct, Klemmenblock Unterstützte Batterietypen: Blei, VRLA (Gel und AGM), Li-Ionen, LiFePO4 Versorgungsspannungsbereich: DC 6,5 - 70 V Batteriekapazität: 20 - 9999 Ah Messung der zweiten Batteriespannung, Temperatur oder des Durchschnittswerts: ja Abmessungen: 69 x 69 x 31 mm VictronConnect-Anwendung für Android-Mobilgeräte VictronConnect-Anwendung für iOS-Mobilgeräte VictronConnect-Anwendung für Mac-Geräte Die Anwendung steht auch zum Download auf der Victron Energy Website des Herstellers (Mac/Windows/Linux/iOS/Android): https://www.victronenergy.com/support-and-downloads/software#victronconnect-app
