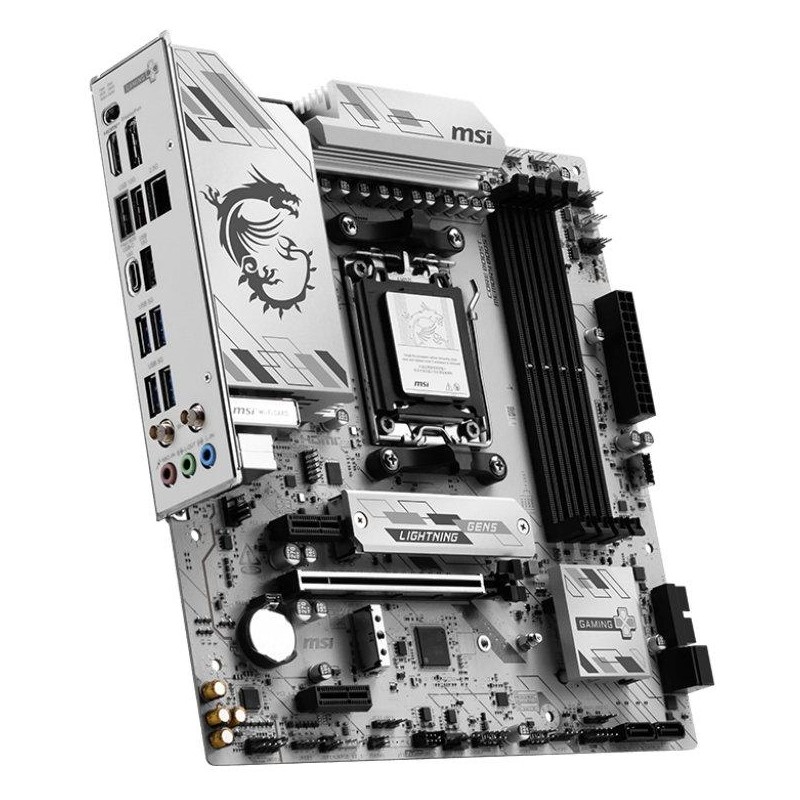

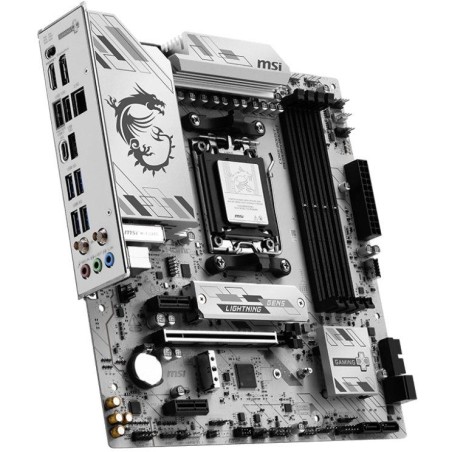

MSI B850M GAMING PLUS WIFI6E
Das Board verfügt über Grafikausgänge für Prozessoren mit integriertem Grafikkern. Da das Mainboard keine Grafikkarte enthält, sind diese Ausgänge ohne den entsprechenden Prozessor funktionslos.
CPU
Unterstützung für Prozessoren der AMD Ryzen 7000-, 8000- und 9000-Serie (Sockel AM5)
Chipsatz
AMD B850
Erinnerung
4× DDR5-Speichersteckplätze, unterstützen bis zu 256 GB
Unterstützt DDR5 8200–5600 (OC) MT/s / 5600–4800 (JEDEC) MT/s
1DPC 1R max. Geschwindigkeit bis zu 8200+ MT/s
1DPC 2R max. Geschwindigkeit bis zu 6400+ MT/s
2DPC 1R max. Geschwindigkeit bis zu 6400+ MT/s
2DPC 2R max. Geschwindigkeit bis zu 4800+ MT/s
CUDIMM-Unterstützung im Clock Driver-Bypass-Modus
Dual-Channel-Speicherarchitektur
Unterstützt nicht-ECC, ungepufferten Speicher
AMD EXPO-Unterstützung
Spielautomaten
AMD-CPU
1× PCIe 4.0 x16-Steckplatz
Die Ryzen 9000/7000-Serie unterstützt PCIe 4.0 x16
Die Ryzen 8700/8600/8400-Serie unterstützt PCIe 4.0 x8
Die Ryzen 8500/8300-Serie unterstützt PCIe 4.0 x4
AMD B850-Chipsatz
2× PCIe 3.0 x1-Steckplätze
Grafik
1× HDMI-Anschluss, unterstützt max. Auflösung 4K bei 60 Hz
1× DisplayPort-Anschluss, unterstützt max. Auflösung 4K bei 60 Hz
Lagerung
AMD-CPU
1× M.2_1-Steckplatz*, M Key, für Geräte vom Typ 2280/2260 (PCIe 5.0 x4-Modus)
1× M.2_2-Steckplatz**, M Key, für Geräte vom Typ 2280/2260 (PCIe 4.0 x4-Modus)
AMD B850-Chipsatz
4× SATA 6Gb/s-Anschlüsse
RAID 0-, RAID 1- und RAID 10-Unterstützung für SATA-Laufwerke
RAID 0- und RAID 1-Unterstützung für M.2 NVMe-Laufwerke
*M2_1-Steckplatz
Die Ryzen 9000/7000-Serie unterstützt PCIe 5.0 x4
Die Ryzen 8000-Serie unterstützt PCIe 4.0 x4
**M2_2-Steckplatz
Die Ryzen 9000/ 8700/ 8600/ 8400/ 7000-Serie unterstützt PCIe 4.0 x4
Die Ryzen 8500/8300-Serie unterstützt PCIe 4.0 x2
USB
4× USB 2.0 verfügbar über interne USB-Anschlüsse
6× USB 3.0 (4 Ports auf der Rückseite, 2 Ports über internen USB-Anschluss verfügbar)
3× USB 3.1-Anschlüsse auf der Rückseite
2× USB-C 3.1 (1 Port auf der Rückseite, 1 Port über internen USB-Anschluss verfügbar)
Audio
Realtek ALC897 Codec
7.1-Kanal-High-Definition-Audio
HIND
1× Realtek 8125D 2,5-Gigabit-LAN-Controller
WLAN/Bluetooth
Wi-Fi 6E 802.11a/b/g/n/ac/ax
Dreifachband (2,4 GHz, 5 GHz, 6 GHz)
MU-MIMO TX/RX-Unterstützung
Bluetooth 5.3
Interne Anschlüsse
1× 24-poliger ATX-Hauptstromanschluss
2× 8-poliger ATX-12-V-Stromanschluss
1× 4-poliger CPU-Lüfteranschluss
1× 4-poliger Anschluss für Wasserkühlungspumpe/Systemlüfter
3× 4-Pin-Systemlüfteranschluss
1× Frontpanel-Audioanschluss
2× Frontpanel-Anschluss
1× Gehäuseöffnungserkennungsanschluss
1× TPM-Modulanschluss (unterstützt TPM 2.0)
1× Tuning-Controller-Anschluss
1× EZ Conn V1-Anschluss
1× CMOS-Lösch-Jumper
1× OC Safe Boot-Jumper
1× 4-poliger RGB-LED-Anschluss
3× 3-Pin-Anschluss A-RAINBOW V2 LED (ARGB Gen2)
4× EZ-Debug-LEDs
1× EZ-Speichererkennungs-LED
4× interner USB 2.0-Anschluss
2× interner USB 3.0-Anschluss
1× interner USB-C 3.1-Anschluss
4× SATA 6 Gb/s-Anschluss
2× M.2-Steckplatz, M Key
Anschlüsse auf der Rückseite
1× Flash-BIOS-Taste
1× CMOS-Clear-Taste
1× HDMI
1× DisplayPort
1× RJ-45
3× USB 3.2 Gen2 (USB 3.1)
1× USB-C 3.1
4× USB 3.2 Gen1 (USB 3.0)
2× WLAN-Antennenanschluss
3× Audiobuchsen
Maße
243,84 × 243,84 mm
mATX-Format
