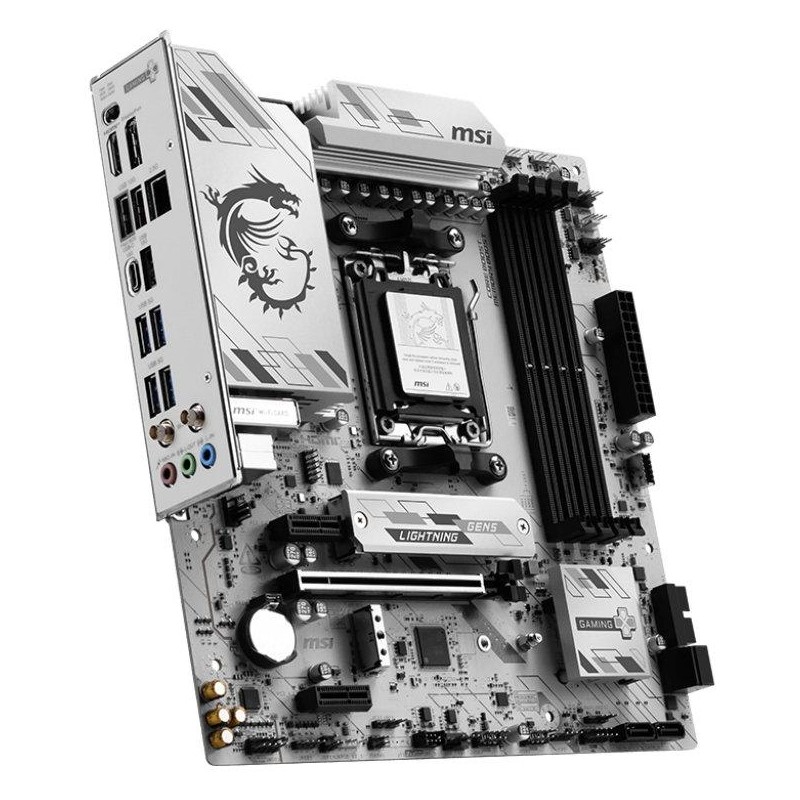

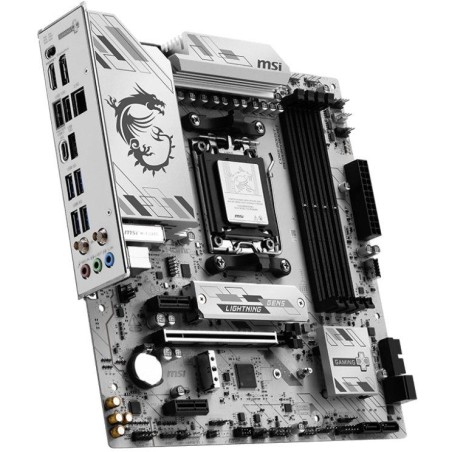

MSI B850M GAMING PLUS WIFI6E
Doska je vybavená grafickými výstupmi na použitie s procesormi s integrovaným grafickým jadrom. Základná doska grafickú kartu neobsahuje a bez použitia zodpovedajúceho procesora, budú tieto výstupy nefunkčné.
CPU
Podpora procesorov AMD Ryzen série 7000, 8000 a 9000 (pätica AM5)
Čipová sada
AMD B850
Pamäť
4× DDR5 pamäťový slot, podpora až 256 GB
Podpora DDR5 8200 – 5600 (OC) MT/s / 5600 – 4800 (JEDEC) MT/s
1DPC 1R max. rýchlosť až 8200+ MT/s
1DPC 2R max. rýchlosť až 6400+ MT/s
2DPC 1R max. rýchlosť až 6400+ MT/s
2DPC 2R max. rýchlosť až 4800+ MT/s
Podpora CUDIMM v režime Clock Driver bypass
Dvojkanálová architektúra pamäte
Podpora non-ECC, bez vyrovnávacej pamäte
Podpora AMD EXPO
Sloty
AMD CPU
1× PCIe 4.0 x16 slot
Rýdzeň série 9000/7000 podporuje PCIe 4.0 x16
Rýdzeň série 8700/8600/8400 podporuje PCIe 4.0 x8
Rýdzeň série 8500/8300 podporuje PCIe 4.0 x4
AMD B850 čipová sada
2× PCIe 3.0 x1 slot
Grafika
1× HDMI port, podporujúci max. rozlíšenie 4K pri 60 Hz
1× DisplayPort port, podporujúci max. rozlíšenie 4K pri 60 Hz
Úložisko
AMD CPU
1× M.2_1 slot*, M Key, pre jednotky typu 2280/2260 (PCIe 5.0 x4 režim)
1× M.2_2 slot**, M Key, pre jednotky typu 2280/2260 (PCIe 4.0 x4 režim)
AMD B850 čipová sada
4× SATA 6 Gb/s port
Podpora RAID 0, RAID 1 a RAID 10 pre SATA jednotky
Podpora RAID 0 a RAID 1 pre M.2 NVMe jednotky
*M2_1 slot
Rýdzeň série 9000/7000 podoruje PCIe 5.0 x4
Rýdzeň série 8000 podoruje PCIe 4.0 x4
**M2_2 slot
Rýdzeň série 9000/8700/8600/8400/7000 podoruje PCIe 4.0 x4
Rýdzeň série 8500/8300 podoruje PCIe 4.0 x2
USB
4× USB 2.0 dostupný cez interné USB konektory
6× USB 3.0 (4 porty na zadnom paneli, 2 porty dostupné cez interný USB konektor)
3× USB 3.1 port na zadnom paneli
2× USB-C 3.1 (1 port na zadnom paneli, 1 port dostupný cez interný USB konektor)
Audio
Realtek ALC897 Codec
7.1kanálové High Definition Audio
LAN
1× Realtek 8125D 2,5 Gigabit LAN radič
WLAN/ Bluetooth
Wi-Fi 6E 802.11a/b/g/n/ac/ax
Triple Band (2,4 GHz, 5 GHz, 6 GHz)
Podpora MU-MIMO TX/RX
Bluetooth 5.3
Interné konektory
1× 24pin ATX hlavný napájací konektor
2× 8pin ATX 12V napájací konektor
1× 4pin konektor ventilátora CPU
1× 4pin konektor pumpy vodného chladenia/systémového ventilátora
3× 4pin konektor systémového ventilátora
1× audio konektor predného panelu
2× konektor predného panelu
1× konektor detekcie otvorenia skrine
1× konektor pre TPM modul (podporuje TPM 2.0)
1× konektor Tuning ovládača
1× konektor EZ Conn V1
1× prepojka Clear CMOS
1× prepojka OC Safe boot
1× 4pin konektor RGB LED
3× 3pin konektor A-RAINBOW V2 LED (ARGB Gen2)
4× EZ Debug LED
1× EZ Memory Detection LED
4× interný USB 2.0 konektor
2× interný USB 3.0 konektor
1× interný USB-C 3.1 konektor
4× SATA 6 Gb/s konektor
2× M.2 slot, M Key
Konektory na zadnom paneli
1× tlačidlo Flash BIOS
1× tlačidlo Clear CMOS
1× HDMI
1× DisplayPort
1× RJ-45
3× USB 3.2 Gen2 (USB 3.1)
1× USB-C 3.1
4× USB 3.2 Gen1 (USB 3.0)
2× konektor Wi-Fi antény
3× audio jack
Rozmery
243,84 × 243,84 mm
mATX formát
