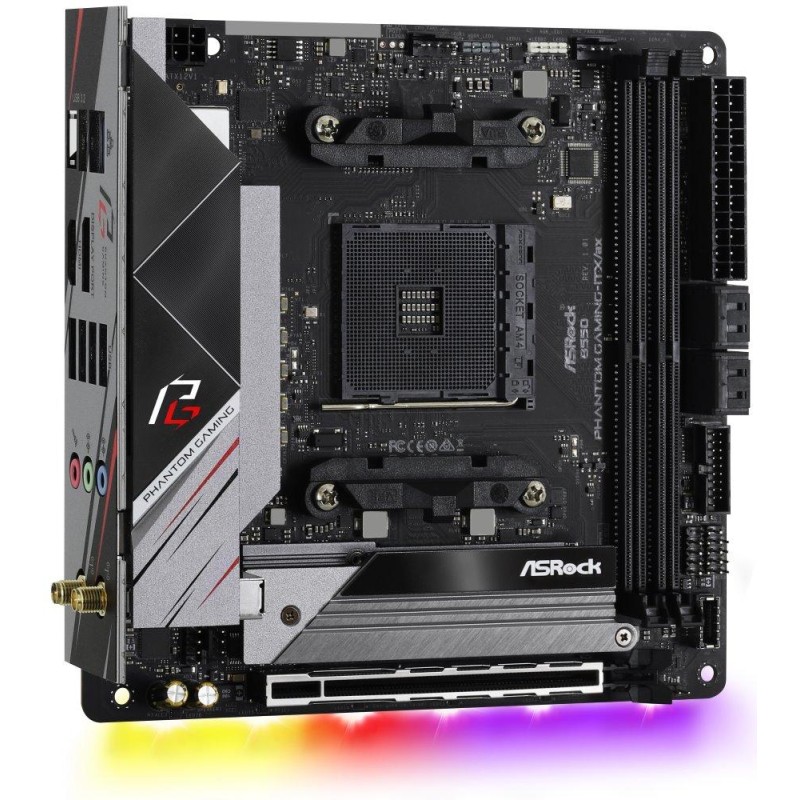

ASRock B550 Phantom Gaming-ITX/ax
Das Board verfügt über Grafikausgänge für Prozessoren mit integriertem Grafikkern. Da das Mainboard keine Grafikkarte enthält, sind diese Ausgänge ohne den entsprechenden Prozessor funktionslos.
CPU
Unterstützung für AMD Ryzen-Prozessoren der 3. Generation und höher (AM4-Sockel)
Unterstützt keine Ryzen 5 3400G- und Ryzen 3 3200G-Prozessoren
Chipsatz
AMD B550
Erinnerung
2 x DDR4-Speichersteckplätze, unterstützen bis zu 64 GB
Dual-Channel-Speicherarchitektur
Unterstützt DDR4 5400+ (OC)/ 5300 (OC)/ 5200 (OC)/ 5100 (OC)/ 5000 (OC)/ 4933 (OC)/ 4866 (OC)/ 4800 (OC)/ 4733 (OC)/ 4666 (OC)/ 4600 (OC)/ 4533 (OC)/ 4466 (OC)/ 4400 (OC)/ 4333 (OC)/ 4266 (OC)/ 4200 (OC)/ 4133 (OC)/ 4000 (OC)/ 3866 (OC)/ 3800 (OC)/ 3733 (OC)/ 3600 (OC)/ 3466 (OC)/ 3200/ 2933/ 2667/ 2400/ 2133 MHz
Ryzen (Matisse) CPU unterstützt DDR4 5100+ (OC)/ 5000 (OC)/ 4933 (OC)/ 4866 (OC)/ 4800 (OC)/ 4733 (OC)/ 4666 (OC)/ 4600 (OC)/ 4533 (OC)/ 4466 (OC)/ 4400 (OC)/ 4333 (OC)/ 4266 (OC)/ 4200 (OC)/ 4133 (OC)/ 4000 (OC)/ 3866 (OC)/ 3800 (OC)/ 3733 (OC)/ 3600 (OC)/ 3466 (OC)/ 3200/ 2933/ 2667/ 2400/ 2133 MHz
ECC- und Nicht-ECC-Unterstützung, ungepuffert
Ryzen-CPU (Picasso und Raven Ridge) unterstützt nur Nicht-ECC, keinen Cache (ECC wird nur in PRO-Versionen unterstützt)
Unterstützung für Intel Extreme Memory Profile (XMP)
Spielautomaten
1 x PCIe 3.0 x16-Steckplatz
Ryzen (Matisse) CPU unterstützt PCIe 4.0
Grafik
1 x HDMI-Anschluss, unterstützt max. Auflösung 4096 x 2160 bei 60 Hz
1 x DisplayPort-Anschluss, unterstützt max. Auflösung 5120 x 2880 bei 120 Hz
Lagerung
4 x SATA 6Gb/s-Anschlüsse
RAID 0-, RAID 1- und RAID 10-Unterstützung
1 x Hyper M.2-Steckplatz, M Key, für Laufwerke vom Typ 2280 (PCIe 3.0 x4-Modus)
Ryzen CPU (Matisse) unterstützt PCIe 4.0 x4-Modus
1 x Ultra M.2 Steckplatz, M Key, für Laufwerke vom Typ 2280 (SATA- und PCIe 3.0 x4-Modus)
USB
2 x USB 2.0-Anschlüsse über interne USB-Anschlüsse verfügbar
6 x USB 3.2 Gen1 (USB 3.0)-Anschlüsse (4 Anschlüsse auf der Rückseite, 2 Anschlüsse über internen USB-Anschluss verfügbar)
1 x USB 3.2 Gen2 (USB 3.1 Gen2)-Anschluss auf der Rückseite
1 x USB 3.2 Gen2 Typ-C-Anschluss auf der Rückseite
1 x USB 3.2 Gen2 Typ-C-Frontpanel-Anschluss, zugänglich über internen USB-Anschluss
Audio
Realtek ALC1220 Codec
7.1-Kanal-High-Definition-Audio
Premium Blu-ray Audio-Unterstützung
120 dB SNR DAC mit Differenzverstärker
Unterstützung der Direct Drive-Technologie
HIND
1 x Intel I225V 2,5-Gigabit-LAN-Controller
WLAN/Bluetooth
Intel Wi-Fi 802.11a/b/g/n/ax
Dualband (2,4 GHz, 5 GHz)
MU-MIMO-Unterstützung
Datenübertragungsgeschwindigkeit bis zu 2,4 Gbit/s
Bluetooth 5.1
Interne Anschlüsse
4 x SATA 6Gb/s-Anschlüsse
2 x M.2-Steckplätze, M Key
1 x RGB-LED-Streifenanschluss
1 x adressierbarer LED-Streifenanschluss
1 x 4-poliger CPU-Lüfteranschluss
1 x 4-poliger CPU-Lüfter-/Wasserkühlungspumpenanschluss
1 x 4-poliger Gehäuselüfter-/Wasserkühlungspumpenanschluss
1 x 24-poliger ATX-Hauptstromanschluss
1 x 8-poliger 12-V-Stromanschluss
1 x Frontpanel-Audioanschluss
1 x USB 2.0-Anschluss (unterstützt 2 x USB 2.0-Port)
1 x USB 3.2 Gen1 (USB 3.0)-Anschluss (unterstützt 2 x USB 3.2 Gen1-Port)
1 x USB 3.2 Gen2 Typ C-Anschluss vorne Bedienfeld
Anschlüsse auf der Rückseite
2 x WLAN-Antennenanschluss
1 x HDMI
1 x DisplayPort
1 x USB 3.2 Gen2 (USB 3.1 Gen2)
1 x USB 3.2 Gen2 Typ-C
4 x USB 3.2 Gen1 (USB 3.0)
1 x RJ-45
3 x Audiobuchsen
Maße
17 x 17 cm
Mini-ITX-Format
