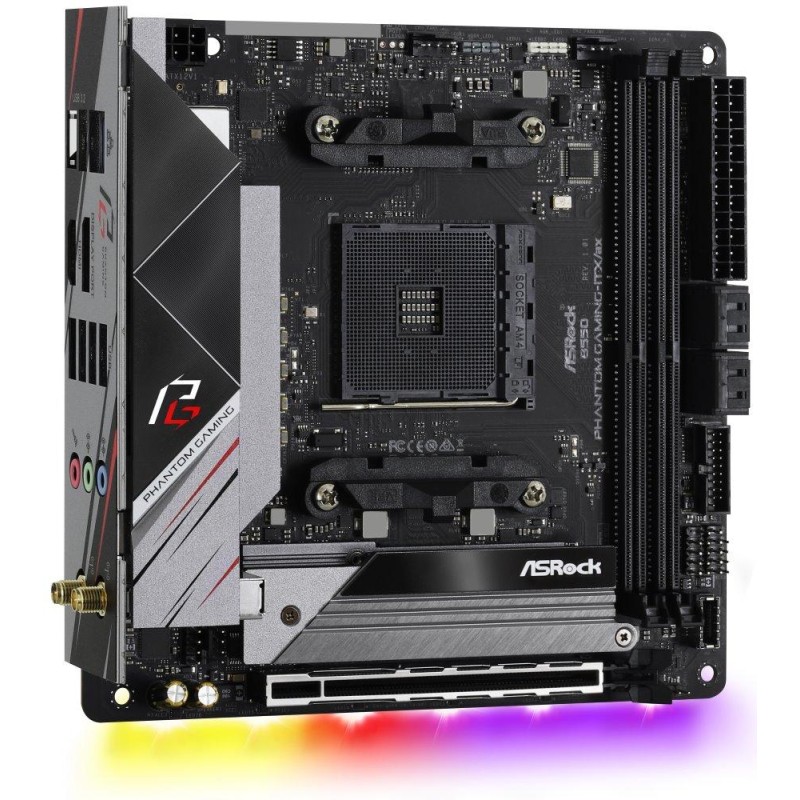

ASRock B550 Phantom Gaming-ITX/ax
Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.
CPU
Podpora procesorů AMD Ryzen 3. a vyšší generace (patice AM4)
Nepodporuje procesory Ryzen 5 3400G a Ryzen 3 3200G
Čipová sada
AMD B550
Paměť
2 x DDR4 paměťový slot, podpora až 64 GB
Dvoukanálová architektura paměti
Podpora DDR4 5400+ (OC)/ 5300 (OC)/ 5200 (OC)/ 5100 (OC)/ 5000 (OC)/ 4933 (OC)/ 4866 (OC)/ 4800 (OC)/ 4733 (OC)/ 4666 (OC)/ 4600 (OC)/ 4533 (OC)/ 4466 (OC)/ 4400 (OC)/ 4333 (OC)/ 4266 (OC)/ 4200 (OC)/ 4133 (OC)/ 4000 (OC)/ 3866 (OC)/ 3800 (OC)/ 3733 (OC)/ 3600 (OC)/ 3466 (OC)/ 3200/ 2933/ 2667/ 2400/ 2133 MHz
CPU Ryzen (Matisse) podporuje DDR4 5100+ (OC)/ 5000 (OC)/ 4933 (OC)/ 4866 (OC)/ 4800 (OC)/ 4733 (OC)/ 4666 (OC)/ 4600 (OC)/ 4533 (OC)/ 4466 (OC)/ 4400 (OC)/ 4333 (OC)/ 4266 (OC)/ 4200 (OC)/ 4133 (OC)/ 4000 (OC)/ 3866 (OC)/ 3800 (OC)/ 3733 (OC)/ 3600 (OC)/ 3466 (OC)/ 3200/ 2933/ 2667/ 2400/ 2133 MHz
Podpora ECC a non-ECC, bez vyrovnávací paměti
CPU Ryzen (Picasso a Raven Ridge) podporuje pouze non-ECC, bez vyrovnávací paměti (ECC podporováno jen u verzí PRO)
Podpora Intel Extreme Memory Profile (XMP)
Sloty
1 x PCIe 3.0 x16 slot
CPU Ryzen (Matisse) podporuje PCIe 4.0
Grafika
1 x HDMI port, podporující max. rozlišení 4096 x 2160 při 60 Hz
1 x DisplayPort port, podporujícíc max. rozlišení 5120 x 2880 při 120 Hz
Úložiště
4 x SATA 6Gb/s port
Podpora RAID 0, RAID 1 a RAID 10
1 x Hyper M.2 slot, M Key, pro jednotky typu 2280 (PCIe 3.0 x4 režim)
CPU Ryzen (Matisse) podporuje PCIe 4.0 x4 režim
1 x Ultra M.2 slot, M Key, pro jednotky typu 2280 (SATA a PCIe 3.0 x4 režim)
USB
2 x USB 2.0 port dostupný přes interní USB konektory
6 x USB 3.2 Gen1 (USB 3.0) port (4 porty na zadním panelu, 2 porty dostupné přes interní USB konektor)
1 x USB 3.2 Gen2 (USB 3.1 Gen2) port na zadním panelu
1 x USB 3.2 Gen2 typ C port na zadním panelu
1 x USB 3.2 Gen2 typ C port předního panelu dpstupný přes interní USB konektor
Audio
Realtek ALC1220 Codec
7.1kanálový High Definition Audio
Podpora Premium Blu-ray Audio
120dB SNR DAC s diferenčním zesilovačem
Podpora Direct Drive technologie
LAN
1 x Intel I225V 2,5Gigabit LAN řadič
WLAN/ Bluetooth
Intel Wi-Fi 802.11a/b/g/n/ax
Dual Band (2,4 GHz, 5 GHz)
Podpora MU-MIMO
Rychlost přenosu dat až 2,4 Gbps
Bluetooth 5.1
Interní konektory
4 x SATA 6Gb/s konektor
2 x M.2 slot, M Key
1 x konektor RGB LED pásku
1 x konektor adresovatelného LED pásku
1 x 4-pin konektor ventilátoru CPU
1 x 4-pin konektor ventilátoru CPU/ pumpy vodního chlazení
1 x 4-pin konektor ventilátoru skříně/ pumpy vodního chlazení
1 x 24-pin ATX hlavní napájecí konektor
1 x 8-pin 12V napájecí konektor
1 x audio konektor předního panelu
1 x USB 2.0 konektor (podporuje 2 x USB 2.0 port)
1 x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2 x USB 3.2 Gen1 port)
1 x USB 3.2 Gen2 typ C port předního panelu
Porty na zadním panelu
2 x konektor Wi-Fi antény
1 x HDMI
1 x DisplayPort
1 x USB 3.2 Gen2 (USB 3.1 Gen2)
1 x USB 3.2 Gen2 typ C
4 x USB 3.2 Gen1 (USB 3.0)
1 x RJ-45
3 x audio jack
Rozměry
17 x 17 cm
Mini ITX formát
