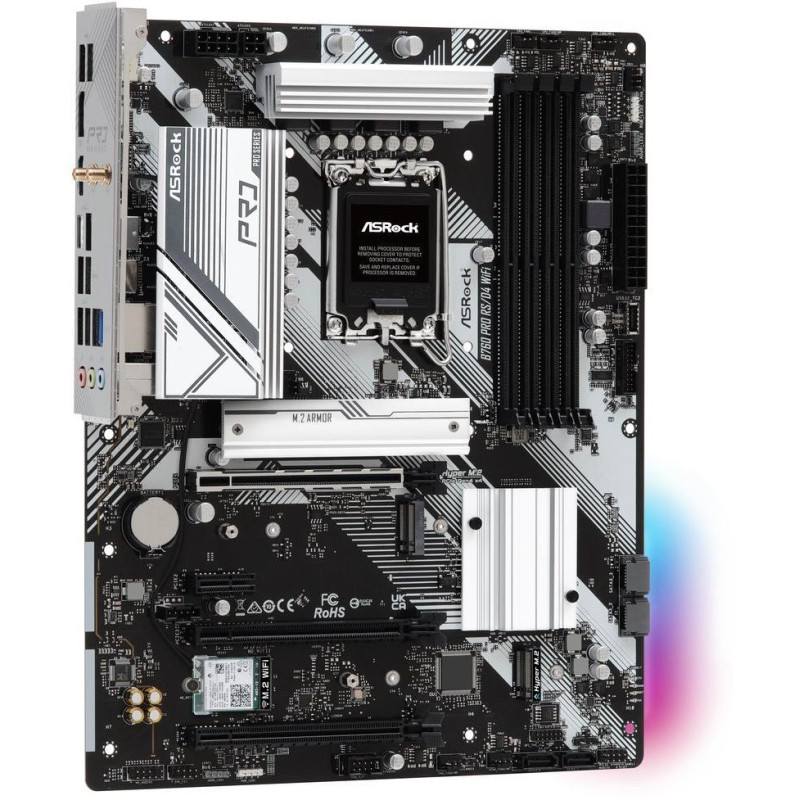

ASRock B760 PRO RS/D4 Wi-Fi
Das Board verfügt über Grafikausgänge für den Einsatz mit Prozessoren mit integriertem Grafikkern. Da das Mainboard keine Grafikkarte enthält, sind diese Ausgänge ohne den Einsatz eines entsprechenden Prozessors funktionslos.
CPU
Unterstützung für Intel Core-/Pentium-/Celeron-Prozessoren der 12. und 13. Generation (LGA1700-Sockel)
Chipsatz
Intel B760
Erinnerung
4× DDR4-Speichersteckplätze, unterstützen bis zu 128 GB
Unterstützt DDR4 bis zu 5333+ (OC) MHz
Dual-Channel-Speicherarchitektur
Unterstützt nicht-ECC, ungepufferten Speicher
ECC-Unterstützung, kein Puffern (Nicht-ECC-Modus)
Unterstützung für Intel Extreme Memory Profile (XMP) 2.0
Spielautomaten
Intel-Prozessor
1× PCIe 4.0 x16-Steckplatz
Intel B760-Chipsatz
1× PCIe 4.0 x16-Steckplatz (unterstützt x4-Modus)
1× PCIe 3.0 x16-Steckplatz (unterstützt x1-Modus)
1× PCIe 3.0 x1-Steckplatz
Grafik
1× HDMI-Anschluss, unterstützt max. Auflösung 4K bei 60 Hz
1× DisplayPort-Anschluss, unterstützt max. Auflösung 8K bei 60 Hz, 5K bei 120 Hz
Mehrere GPUs
Unterstützung der AMD CrossFire-Technologie
Lagerung
Intel-Prozessor
1× Hyper M.2-Steckplatz, M Key, für Einheiten vom Typ 2260/2280 (PCIe 4.0 x4-Modus)
Intel B760-Chipsatz
1× M.2-Steckplatz, M Key, für Einheiten vom Typ 2260/2280 (PCIe 4.0 x2-Modus)
1× Hyper M.2-Steckplatz, M Key, für Einheiten vom Typ 2260/2280 (PCIe 4.0 x4-Modus)
4× SATA 6Gb/s-Anschlüsse
RAID 0-, RAID 1-, RAID 5- und RAID 10-Unterstützung für SATA-Laufwerke
Unterstützung für Intel Volume Management Device (VMD)
USB
1× USB-C 3.2 Gen2-Anschluss über internen USB-Anschluss verfügbar
1× USB-C 3.2 Gen1 (USB 3.0)-Anschluss auf der Rückseite
7× USB 3.2 Gen1 (USB 3.0)-Anschlüsse (5 Anschlüsse auf der Rückseite, 2 Anschlüsse über internen USB-Anschluss verfügbar)
4× USB 2.0-Anschlüsse (2 Anschlüsse auf der Rückseite, 2 Anschlüsse über interne USB-Anschlüsse verfügbar)
Audio
Realtek ALC897 Codec
7.1-Kanal-High-Definition-Audio
HIND
1× Dragon RTL8125BG 2,5-Gigabit-LAN-Controller
WLAN/Bluetooth
WLAN 802.11a/b/g/n/ac/ax
Dualband (2,4 GHz, 5 GHz, 6 GHz)
MU-MIMO-Unterstützung
Bluetooth 5.3
Interne Anschlüsse
1× 24-poliger ATX-Hauptstromanschluss
1× 8-poliger 12-V-Stromanschluss
1× 4-poliger 12-V-Stromanschluss
1× 4-poliger CPU-Lüfteranschluss
1× 4-poliger CPU-Lüfter-/Wasserkühlungspumpen-Lüfteranschluss
5× 4-poliger Gehäuselüfter-/Wasserkühlungspumpenlüfteranschluss
2× adressierbarer LED-Streifenanschluss
2× RGB-LED-Streifenanschluss
3× M.2-Steckplätze, M Key
1× M.2-Steckplatz, E-Key für WLAN-Modul (nicht im Lieferumfang enthalten)
4× SATA 6Gb/s-Anschluss
1× USB 2.0-Anschluss (unterstützt 2× USB 2.0-Port)
1× USB 3.2 Gen1 (USB 3.0)-Anschluss (unterstützt 2× USB 3.2 Gen1-Anschlüsse)
1× USB-C 3.2 Gen2 Frontpanel-Anschluss
1× SPI TPM-Anschluss
1× Lautsprecheranschluss und Einbruchserkennung
1× Frontpanel-Audioanschluss
1× 5-poliger Thunderbolt-AIC-Anschluss (unterstützt ASRock Thunderbolt 4 AIC-Karte)
Anschlüsse auf der Rückseite
2× WLAN-Antennenanschluss
1× HDMI
1× DisplayPort
1× USB-C 3.2 Gen1 (USB 3.0)
5× USB 3.2 Gen1 (USB 3.0)
2× USB 2.0
1× RJ-45
3× Audiobuchsen
Maße
30,5 × 24,4 cm
ATX-Format
