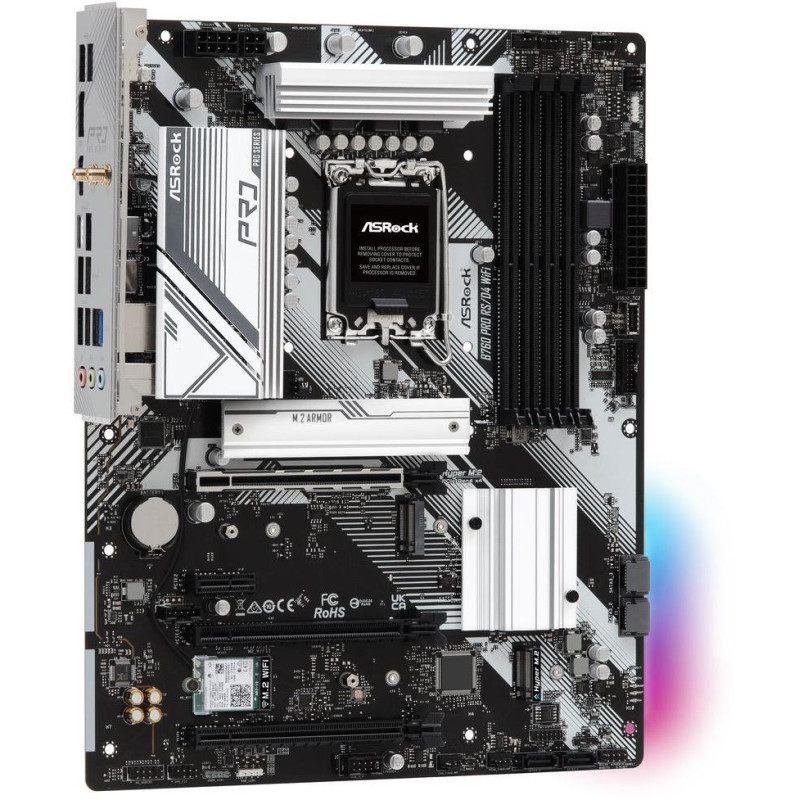

ASRock B760 PRE RS/D4 Wi-Fi
Doska je vybavená grafickými výstupmi na použitie s procesormi s integrovaným grafickým jadrom. Základná doska grafickú kartu neobsahuje a bez použitia zodpovedajúceho procesora, budú tieto výstupy nefunkčné.
CPU
Podpora procesorov 12. a 13. generácie Intel Core / Pentium / Celeron (pätica LGA1700)
Čipová sada
Intel B760
Pamäť
4× DDR4 pamäťový slot, podpora až 128 GB
Podpora DDR4 až 5333+ (OC) MHz
Dvojkanálová architektúra pamäte
Podpora non-ECC, bez vyrovnávacej pamäte
Podpora ECC, bez vyrovnávacej pamäte (non-ECC režim)
Podpora Intel Extreme Memory Profile (XMP) 2.0
Sloty
Intel CPU
1× PCIe 4.0 x16 slot
Intel B760 čipová sada
1× PCIe 4.0 x16 slot (podporuje x4 režim)
1× PCIe 3.0 x16 slot (podporuje x1 režim)
1× PCIe 3.0 x1 slot
Grafika
1× HDMI port, podporujúci max. rozlíšenie 4K pri 60 Hz
1× DisplayPort port, podporujúci max. rozlíšenie 8K pri 60 Hz, 5K pri 120 Hz
Multi-GPU
Podpora AMD CrossFire technológie
Úložisko
Intel CPU
1× Hyper M.2 slot, M Key, pre jednotky typu 2260/2280 (PCIe 4.0 x4 režim)
Intel B760 čipová sada
1× M.2 slot, M Key, pre jednotky typu 2260/2280 (PCIe 4.0 x2 režim)
1× Hyper M.2 slot, M Key, pre jednotky typu 2260/2280 (PCIe 4.0 x4 režim)
4× SATA 6Gb/s port
Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pre SATA jednotky
Podpora Intel Volume Management Device (VMD)
USB
1× USB-C 3.2 Gen2 port dostupný cez interný USB konektor
1× USB-C 3.2 Gen1 (USB 3.0) port na zadnom paneli
7× USB 3.2 Gen1 (USB 3.0) port (5 portov na zadnom paneli, 2 porty dostupné cez interný USB konektor)
4× USB 2.0 port (2 porty na zadnom paneli, 2 porty dostupné cez interné USB konektory)
Audio
Realtek ALC897 Codec
7.1kanálové High Definition Audio
LAN
1× Dragon RTL8125BG 2,5 Gigabit LAN radič
WLAN/ Bluetooth
Wi-Fi 802.11a/b/g/n/ac/ax
Dual Band (2,4 GHz, 5 GHz, 6 GHz)
Podpora MU-MIMO
Bluetooth 5.3
Interné konektory
1× 24pin ATX hlavný napájací konektor
1× 8pin 12V napájací konektor
1× 4pin 12V napájací konektor
1× 4pin konektor ventilátora CPU
1× 4pin konektor ventilátora CPU/ ventilátora pumpy vodného chladenia
5× 4pin konektor ventilátora skrine/ ventilátora pumpy vodného chladenia
2× konektor adresovateľného LED pásika
2× konektor RGB LED pásku
3× M.2 slot, M Key
1× M.2 slot, E key pre Wi-Fi modul (nie je súčasťou)
4× SATA 6 Gb/s konektor
1× USB 2.0 konektor (podporuje 2× USB 2.0 port)
1× USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2× USB 3.2 Gen1 port)
1× USB-C 3.2 Gen2 konektor predného panelu
1× SPI TPM konektor
1× konektor reproduktora a detekcia otvorenia skrine
1× audio konektor predného panelu
1× 5pin konektor Thunderbolt AIC (podporuje kartu ASRock Thunderbolt 4 AIC)
Porty na zadnom paneli
2× konektor Wi-Fi antény
1× HDMI
1× DisplayPort
1× USB-C 3.2 Gen1 (USB 3.0)
5× USB 3.2 Gen1 (USB 3.0)
2× USB 2.0
1× RJ-45
3× audio jack
Rozmery
30,5 × 24,4 cm
ATX formát
