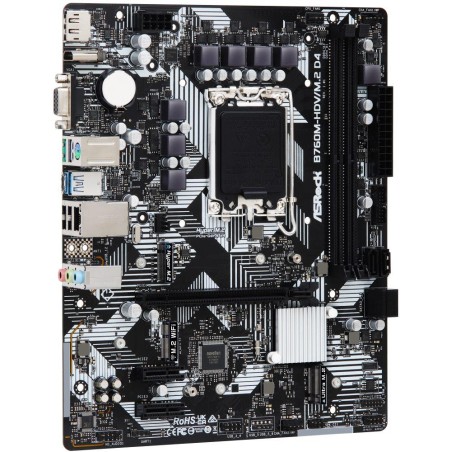

ASRock B760M-HDV/M.2 D4
Das Board verfügt über Grafikausgänge für Prozessoren mit integriertem Grafikkern. Da das Mainboard keine Grafikkarte enthält, sind diese Ausgänge ohne den entsprechenden Prozessor funktionslos.
CPU
Unterstützung für Intel Core-/Pentium-/Celeron-Prozessoren der 12. und 13. Generation (LGA1700-Sockel)
Chipsatz
Intel B760
Erinnerung
2x DDR4-Speichersteckplätze, unterstützen bis zu 64 GB
Unterstützt DDR4 bis zu 5333+ (OC) MHz
Dual-Channel-Speicherarchitektur
Unterstützt nicht-ECC, ungepufferten Speicher
ECC-Unterstützung, kein Puffern (Nicht-ECC-Modus)
Unterstützung für Intel Extreme Memory Profile (XMP) 2.0
Spielautomaten
Intel-CPU
1x PCIe 4.0 x16-Steckplatz
Intel B760-Chipsatz
2x PCIe 3.0 x1-Steckplätze
Grafik
1x HDMI-Anschluss, unterstützt max. Auflösung 4K bei 60 Hz
1x DisplayPort-Anschluss, unterstützt max. Auflösung 8K bei 60 Hz, 5K bei 120 Hz
1x VGA-Anschluss, unterstützt max. Full HD-Auflösung bei 60 Hz
Lagerung
Intel-CPU
1x Hyper M.2-Steckplatz, M Key, für Einheiten vom Typ 2260/2280 (PCIe 4.0 x4-Modus)
Intel B760-Chipsatz
1x Ultra M.2-Steckplatz, M Key, für Einheiten vom Typ 2260/2280 (SATA- und PCIe 3.0 x4-Modus)
4x SATA 6Gb/s-Anschlüsse
RAID 0-, RAID 1-, RAID 5- und RAID 10-Unterstützung für SATA-Laufwerke
Unterstützung für Intel Volume Management Device (VMD)
USB
1x USB 3.2 Gen1 (USB 3.0) Typ-C-Anschluss auf der Rückseite
5x USB 3.2 Gen1 (USB 3.0)-Anschlüsse (3 Anschlüsse auf der Rückseite, 2 Anschlüsse über internen USB-Anschluss verfügbar)
5x USB 2.0-Anschlüsse (2 Anschlüsse auf der Rückseite, 3 Anschlüsse über interne USB-Anschlüsse verfügbar)
Audio
Realtek ALC887/897 Codec
7.1-Kanal-High-Definition-Audio
HIND
1x Realtek 8111H Gigabit-LAN-Controller
Interne Anschlüsse
1x 24-poliger ATX-Hauptstromanschluss
1x 8-poliger 12-V-Stromanschluss
1x 4-poliger CPU-Lüfteranschluss
1x 4-poliger CPU-Lüfter-/Wasserkühlungspumpen-Lüfteranschluss
2x 4-poliger Gehäuselüfter-/Wasserkühlungspumpen-Lüfteranschluss
2x M.2-Steckplätze, M Key
1x M.2-Steckplatz, E-Key für WLAN-Modul (nicht im Lieferumfang enthalten)
4x SATA 6 Gb/s-Anschluss
2x USB 2.0-Anschluss (unterstützt 3x USB 2.0-Port)
1x USB 3.2 Gen1 (USB 3.0)-Anschluss (unterstützt 2x USB 3.2 Gen1-Port)
1x SPI-TPM-Anschluss
1x Lautsprecheranschluss und Gehäuseöffnungserkennung
1x Frontpanel-Audioanschluss
Anschlüsse auf der Rückseite
1x PS/2-Kombianschluss für Tastatur und Maus
1 x HDMI
1 x DisplayPort
1 x VGA
1x USB 3.2 Gen1 (USB 3.0) Typ C
3x USB 3.2 Gen1 (USB 3.0) Typ A
2x USB 2.0
1x RJ-45
3x Audiobuchsen
Maße
24,4 x 20,1 cm
Micro-ATX-Format
