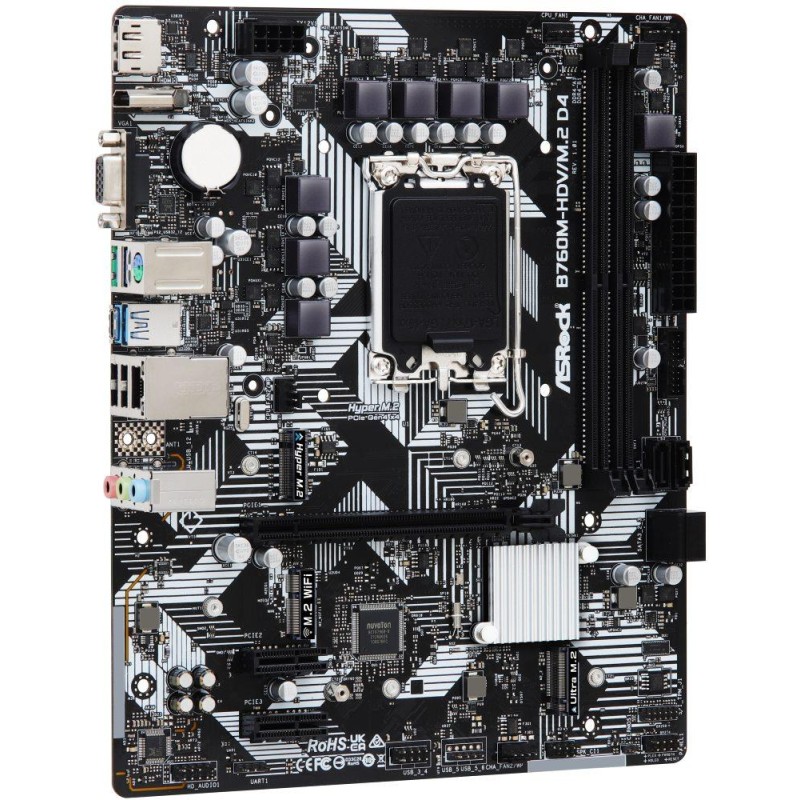

ASRock B760M-HDV/M.2 D4
Doska je vybavená grafickými výstupmi na použitie s procesormi s integrovaným grafickým jadrom. Základná doska grafickú kartu neobsahuje a bez použitia zodpovedajúceho procesora, budú tieto výstupy nefunkčné.
CPU
Podpora procesorov 12. a 13. generácie Intel Core / Pentium / Celeron (pätica LGA1700)
Čipová sada
Intel B760
Pamäť
2x DDR4 pamäťový slot, podpora až 64 GB
Podpora DDR4 až 5333+ (OC) MHz
Dvojkanálová architektúra pamäte
Podpora non-ECC, bez vyrovnávacej pamäte
Podpora ECC, bez vyrovnávacej pamäte (non-ECC režim)
Podpora Intel Extreme Memory Profile (XMP) 2.0
Sloty
Intel CPU
1x PCIe 4.0 x16 slot
Intel B760 čipová sada
2x PCIe 3.0 x1 slot
Grafika
1x HDMI port, podporujúci max. rozlíšenie 4K pri 60 Hz
1x DisplayPort port, podporujúci max. rozlíšenie 8K pri 60 Hz, 5K pri 120 Hz
1x VGA port, podporujúci max. rozlíšenie Full HD pri 60 Hz
Úložisko
Intel CPU
1x Hyper M.2 slot, M Key, pre jednotky typu 2260/2280 (PCIe 4.0 x4 režim)
Intel B760 čipová sada
1x Ultra M.2 slot, M Key, pre jednotky typu 2260/2280 (SATA a PCIe 3.0 x4 režim)
4x SATA 6Gb/s port
Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pre SATA jednotky
Podpora Intel Volume Management Device (VMD)
USB
1x USB 3.2 Gen1 (USB 3.0) typ C port na zadnom paneli
5x USB 3.2 Gen1 (USB 3.0) port (3 porty na zadnom paneli, 2 porty dostupné cez interný USB konektor)
5x USB 2.0 port (2 porty na zadnom paneli, 3 porty dostupné cez interné USB konektory)
Audio
Realtek ALC887/897 Codec
7.1kanálové High Definition Audio
LAN
1x Realtek 8111H Gigabit LAN radič
Interné konektory
1x 24-pin ATX hlavný napájací konektor
1x 8-pin 12V napájací konektor
1x 4-pin konektor ventilátora CPU
1x 4-pin konektor ventilátora CPU/ ventilátora pumpy vodného chladenia
2x 4-pin konektor ventilátora skrine/ ventilátora pumpy vodného chladenia
2x M.2 slot, M Key
1x M.2 slot, E key pre Wi-Fi modul (nie je súčasťou)
4x SATA 6 Gb/s konektor
2x USB 2.0 konektor (podporuje 3x USB 2.0 port)
1x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2x USB 3.2 Gen1 port)
1x SPI TPM konektor
1x konektor reproduktora a detekcia otvorenia skrine
1x audio konektor predného panelu
Porty na zadnom paneli
1x PS/2 combo port klávesnice a myši
1x HDMI
1x DisplayPort
1x VGA
1x USB 3.2 Gen1 (USB 3.0) typ C
3x USB 3.2 Gen1 (USB 3.0) typ A
2x USB 2.0
1x RJ-45
3x audio jack
Rozmery
24,4 x 20,1 cm
Micro ATX formát
