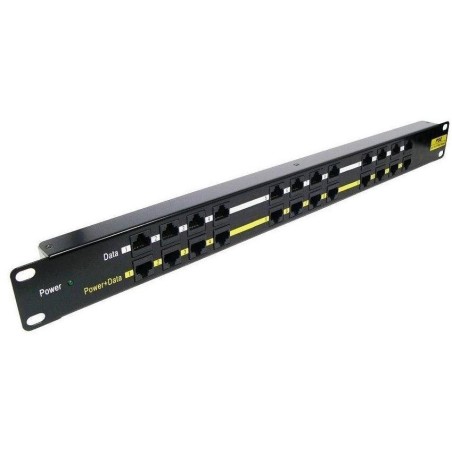

XtendLan POE-PAN12
Ein professionelles Panel, das 12 passive PoE-Injektoren integriert und daher für die Stromversorgung von bis zu zwölf Geräten mit integriertem PoE-Extraktor geeignet ist.
Eine sehr geeignete Lösung zur Stromversorgung von drahtlosen Geräten, IP-Telefonen, IP-Kameras usw. Wenn das mit Strom versorgte Gerät keinen PoE-Extraktor hat, kann es mit einem passiven POE-Splitter kombiniert werden, siehe zugehörige Dokumente.
Zu den Hauptvorteilen des Geräts gehören :
- 19" Rack-Design
- LED-Anzeige zur optischen Betriebsüberwachung
- Erdungselement zum Herausfiltern von Überspannungen auf der Rückseite des Panels
- Rückstellbarer Überstromschutz (OCP-Schutz 650 mA) an jedem Port
- Eingang für Stromanschlussbuchse 5,5×2,1 mm Mitte positiv
Verbindung:
An den RJ45-Steckern werden einerseits Ethernet-Ports, z.B. von einem Switch (ohne Strom), angeschlossen.
Auf der anderen Seite (mit der Kennzeichnung PoE) werden dann UTP-Kabel angeschlossen, die zum Gerät führen und dieses auch mit Strom versorgen.
Zwei ungenutzte Paare des Ethernet-Kabels dienen der Stromversorgung. Die Stromversorgung erfolgt über die Paare 4,5 (+) und 7,8 (-).
GRUNDLEGENDE SPEZIFIKATIONEN
Standards: TIA/EIA 568 Cat.5
Anschlüsse: 12x RJ-45, 12x RJ-45 PoE 10/100 Mbit/s
PoE-Unterstützung: ja
Abmessungen: 482,6 x 44,3 x 21,8 mm
