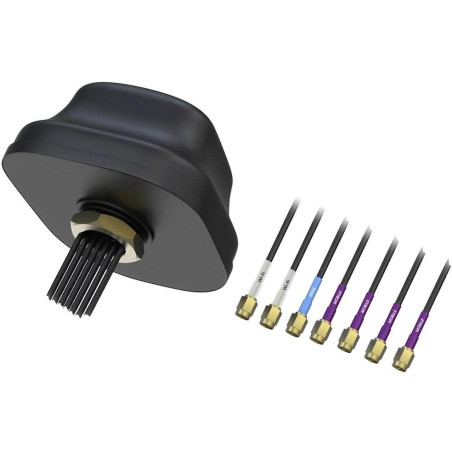

Teltonika PR1KC640 Antenne 5G COMBO MIMO Mobilfunk/GNSS/WLAN Dach SMA

Universelle Dachantenne, die 5G-Mobilkommunikation, GNSS-Navigation und Wi-Fi-Verbindung in einer kompakten Lösung vereint.

Diese Antenne stellt eine umfassende Kommunikationslösung für mobile Anwendungen, Fahrzeuge und Industrieanlagen dar. Sie integriert eine 5G-MIMO-Antenne für die Frequenzbänder 617–960 MHz, 1710–2690 MHz und 2900–4200 MHz, eine aktive GNSS-Antenne mit integriertem Verstärker sowie eine Wi-Fi-MIMO-Antenne für die 2,4-GHz- und 5-GHz-Bänder.

Die robuste Konstruktion aus UV-beständigem ABS/PC-Kunststoff mit Schutzart IP67 gewährleistet einen zuverlässigen Betrieb auch unter rauen Bedingungen bei Temperaturen von -40 °C bis +85 °C . Die Antenne ist für die einfache Montage mittels Schraubbefestigung in einer 28-mm-Bohrung ausgelegt.

5G-Mobilfunk-MIMO-Antenne
Vier SMA(M)-Anschlüsse ermöglichen MIMO-Verbindungen mit linearer Polarisation und 50 Ω Impedanz. Ein VSWR ≤ 3,0 gewährleistet eine optimale Signalübertragung über ein breites Frequenzspektrum.

Aktive GNSS-Antenne
Der integrierte rauscharme Verstärker mit 3–12 V Gleichstromversorgung und einem Stromverbrauch von bis zu 60 mA gewährleistet zuverlässigen Empfang von Satellitensignalen. RHCP-Polarisation und ein VSWR ≤ 2,0 garantieren präzise Navigation.

Wi-Fi-MIMO-System
Zwei RP-SMA (M)-Anschlüsse für die 2,4-GHz- und 5-GHz-WLAN-Bänder mit linearer Polarisation und 4,0 dBi Verstärkung. Ein VSWR ≤ 2,5 optimiert die WLAN-Leistung.

GRUNDLEGENDE SPEZIFIKATIONEN

5G-Frequenz: 617–960 / 1710–2690 / 2900–4200 MHz

GNSS-Frequenz: 1164–1300 / 1559–1610 MHz

Wi-Fi-Frequenz: 2400 2483,5 / 4900–5925 MHz

Verstärkung: 4,0 dBi (5G und Wi-Fi), 40 ± 2 dB (GNSS LNA)

Anschlüsse: 4× SMA (M; 5G), 1× SMA (M; GNSS), 2× RP-SMA (M; Wi-Fi)

GNSS-Stromversorgung: 3–12 V DC, 60 mA Stromverbrauch

Schutzart: IP67 (außer Kabelanschluss)

Abmessungen: 189 × 182 × 85 mm

Gewicht: 960 ± 30 g

Betriebstemperatur: -40 bis +85 °C

Verkabelung: 7 × LMR100, Länge 300 cm

Montage: 28-mm-Bohrung, max. Plattenstärke 8 mm
