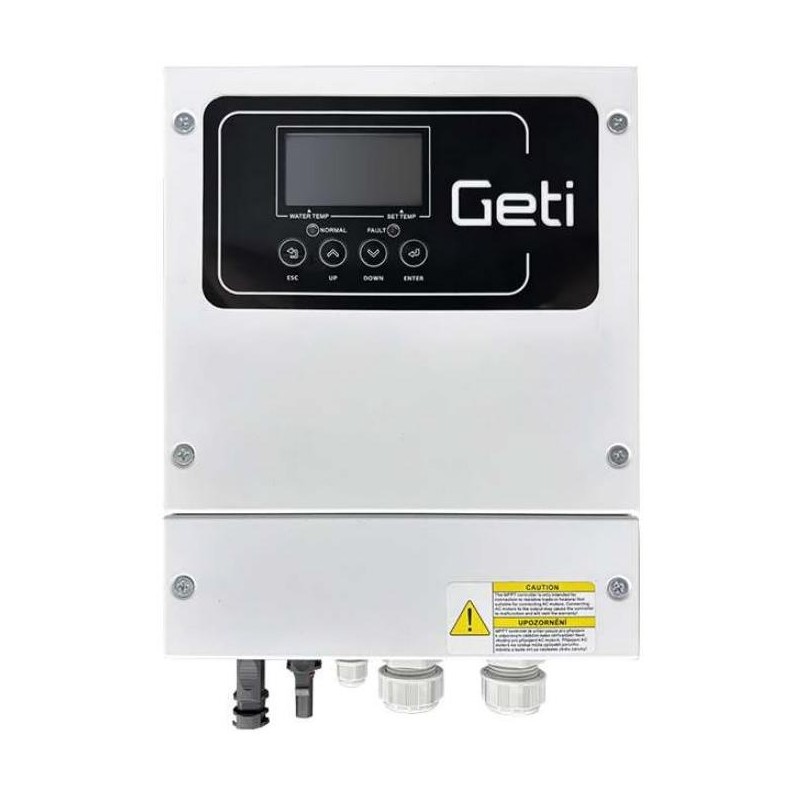

Solarmi GETI GWH02D
GETI GWH02D 4000 W MPPT-Solarwechselrichter für PV-Warmwasserbereitung.
Der Solarwechselrichter GETI GWH02D eignet sich besonders für den Einsatz in Photovoltaik-Warmwasserbereitungssystemen, die die Förderprogramme NZÚ und NZÚ Light nutzen.
Sparen Sie Kosten und erwärmen Sie Ihr Warmwasser noch heute mit Solarenergie . Dank des GETI GWH02D Solarwechselrichters mit automatischer Netzumschaltung können Sie Ihre Kosten für die Warmwasserbereitung deutlich senken. Die NZÚ Light-Förderung deckt dann bis zu 100 % der Kosten der installierten Anlage .
Der Wechselrichter ermöglicht die direkte Nutzung von Photovoltaik-Panelsystemen zur Stromversorgung von Widerstandsheizgeräten wie Elektrokesseln, Heizungen, Heizmatten, Warmwasserbereitern usw. Der Wechselrichter ist außerdem mit einem AC-Eingang ausgestattet, der den Anschluss des Wechselrichters an die Netzspannung und die Warmwasserbereitung ermöglicht, auch wenn die Sonneneinstrahlung zum Heizen nicht ausreicht.
Achtung: Der GETI GWH Wechselrichter ist nur für ohmsche Lasten mit Bimetallthermostat geeignet. Er ist nicht für elektronisch gesteuerte Thermostate geeignet! Der Wechselrichterausgang (L, N) darf nicht mit dem Netz oder Erde verbunden werden! Der Wechselrichterausgang darf nicht an ein TN-C-System angeschlossen werden.
Das System ist einfach und erfordert lediglich den Anschluss der entsprechenden Anzahl von Photovoltaikmodulen mit einer maximalen Leistung von 4000 W mit einer Betriebsspannung von 160 bis 350 V DC, einer Netzspannung von 230 V AC und einen Anschluss an eine ohmsche Last, z. B. eine Heizspirale, einen Elektroboiler, einen Elektroradiator oder eine Fußbodenheizung, und Sicherungselemente.
Der in den Panelen erzeugte Gleichstrom, der nicht direkt an die Heizgeräte weitergeleitet werden kann, wird im Wechselrichter in Wechselstrom umgewandelt, der zum Betrieb der Heizgeräte genutzt werden kann.
Die maximale Systemleistung beträgt 4000 W. Der Wechselrichter erhält vorrangig Eingangsspannung von Photovoltaikmodulen und wenn diese Spannung unter 120 V fällt, wird die Warmwasserbereitung über die 230 V AC-Netzspannung versorgt.
- Solarwechselrichter zur Warmwasserbereitung mit ohmscher Last (Heizschlange, Boiler)
- Automatische Netzumschaltung (PV- & 230 V AC-Netz)
- Separate Temperatureinstellung für die Warmwasserbereitung aus dem PV- oder AC-Netz
- Betriebsarten: Nur PV als Inselsystem oder PV + Netz-Automatikbetrieb
- Leiser Betrieb – passive Kühlung
- Effiziente Verfolgung der maximalen Leistung der Panels mithilfe von MPPT
- Hoher Wirkungsgrad > 99 %
Er ist mit einem Schaltkreis mit Schaltrelais ausgestattet, die seinen Ausgang entweder mit dem Wechselrichterkreis oder direkt mit dem Wechselstromnetz verbinden, für das er nur Durchgangsfunktion hat. Der Geti-Wechselrichter wird daher nur vom Netz unterstützt (dies ist der sogenannte Bypass). Da beide Energiequellen auf diese Weise getrennt sind, ist es dem Wechselrichter nicht möglich, unbefugte Überläufe ins Netz zu verursachen .
Der Wechselrichter ist mit einer LED-Anzeige ausgestattet, die den Benutzer über den aktuellen Status des Wechselrichters informiert.
- Anzeige der Wassererwärmung durch PV-Module
- Anzeige der Warmwasserbereitung aus dem 230 V (AC) Netz
- Wassertemperatur (PV, AC) aktuell und eingestellt
- PV-Strom
- PV-Spannung
- Betriebsanzeige
- Fehlerstatusanzeige
Technische Parameter :
- Eingangsspannung (DC): 160-350V
- Eingangsspannung (AC): 230 V
- Ausgangsspannung (AC): 0-260V
- Maximale Leistung: 4000 W
- Eingangsstrom von PV: max. 20 A
- AC-Ausgangsstrom: max. 20 A
- Lastart: resistiv mit Bimetallthermostat (nicht geeignet für elektronisch geregelte Thermostate!)
- Der ohmsche Lastwert darf nicht kleiner als 13 Ohm sein.
- MPPT-Funktion: ja
- PV-Modulanschluss: Serie oder Serie-Parallel
- Vorrangiger Eingang: PV-Module
- Backup-Eingang: Netz 230 V AC
- Arbeitstemperatur: -25 bis + 55 °C
- Wirkungsgrad: > 99%
- Länge des Temperatursensors: 3 m
- Kühlung: passiv
- Eingangskurzschlussschutz
- Überhitzungsschutz
- PV-Panel-Eingangsanschluss: MC4-Anschlüsse
- Eingangsanschluss 230 V AC: Schraubklemme
- Ausgangsanschluss 230 V AC: Schraubklemme
- Material: Aluminium + Metall
Im Lieferumfang ist ein Temperatursensor (3 m) enthalten.
GRUNDLEGENDE SPEZIFIKATIONEN
Max. Leistung: 4 kW
Eingangsspannung: DC 160–350 V oder AC 230 V
Ausgangsspannung: AC 0-260V
Schutzart: IP65
Abmessungen: 255 × 201 × 95 mm
Gewicht: 3 kg
