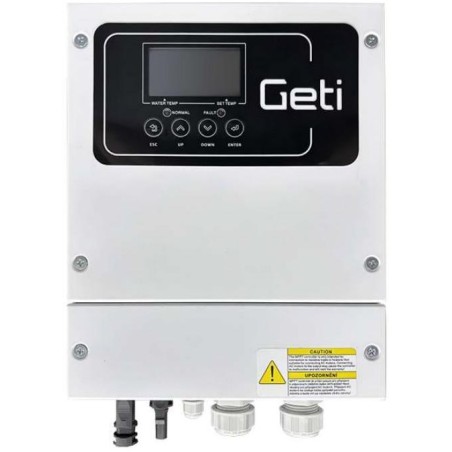

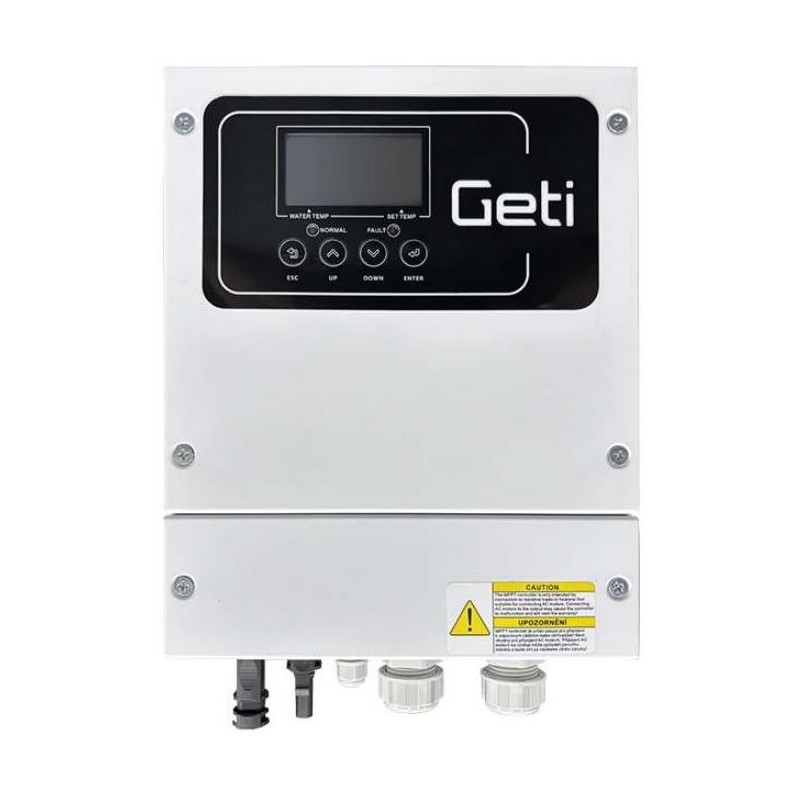

Solarmi GETI GWH02D
Solárny invertor GETI GWH02D 4000 W MPPT pre PV ohrev vody.
Solárny invertor GETI GWH02D je vhodný najmä na použitie v systémoch pre fotovoltaický ohrev vody s využitím dotačného programu NZÚ a NZÚ Light .
Šetrite náklady a ohrievajte vodu pomocou slnečnej energie už dnes. Vďaka Solárnemu invertoru GETI GWH02D s automatickým prepínaním na sieť, môžete výrazne znížiť svoje náklady na ohrev teplej vody. Dotácia NZÚ Light Vám potom pokryje až 100% nákladov na inštalovaný systém .
Invertor umožňuje priame použitie systémov fotovoltaických panelov na napájanie odporových vykurovacích zariadení, ako sú elektrokotle, ohrievače, vykurovacie rohože, ohrev vody atď. Invertor je navyše vybavený aj AC vstupom, ktorý umožňuje pripojenie invertora k sieťovému napätiu a ohrev vody aj v čase, keď je slnečné žiarenie na ohrev nedostačujúce.
Upozornenie: Invertor GETI GWH je vhodný iba pre odporové záťaže s bimetalovým termostatom. Nie je vhodný pre elektronikou riadené termostaty! Výstup invertora (L, N) nesmie byť pripojený k elektrickej sieti alebo uzemneniu! Výstup invertora nesmie byť zapojený do sústavy TN-C.
Systém je jednoduchý, vyžaduje iba pripojenie príslušného počtu fotovoltaických panelov o max. výkonu 4000 W s prevádzkovým napätím 160 až 350 V DC, sieťového napätia 230 V AC a prepojenie s odporovou záťažou, napr. vykurovacia špirála, elektrický bojler, elektrický radiátor alebo podlahové vykurovanie a istiacich prvkov.
Jednosmerný prúd generovaný v paneloch, ktorý nie je možné privádzať priamo do vykurovacích zariadení, sa v meniči premieňa na striedavý prúd, ktorý je možné použiť na napájanie vykurovacích zariadení.
Maximálny výkon systému je 4000 W. Invertor má prioritný vstup z fotovoltaických panelov a pri poklese tohto napätia pod 120 V bude ohrev vody napájaný zo sieťového napätia 230 V AC.
- Solárny invertor na ohrev teplej vody pomocou odporovej záťaže (vykurovacia špirála, bojler)
- Automatické prepínanie medzi sieťami (FV & sieť 230 V AC)
- Samostatné nastavenie teploty pre ohrev vody z FV alebo AC siete
- Pracovné režimy: iba FV ako ostrovný systém alebo automatický režim FV + sieť
- Tichá prevádzka – pasívne chladenie
- Účinné sledovanie maximálneho výkonu na paneloch pomocou MPPT
- Vysoká účinnosť > 99 %
Je vybavený obvodom s prepínacími relé , ktoré jeho výstup pripojí buď k obvodu meniča alebo priamo k AC sieti, pre ktorú je len priechodná. Invertor Geti je teda sieťou iba zálohovaný (jedná sa o tzv. bypass). Keďže sú oba zdroje energie týmto spôsobom oddelené, nie je možné, aby invertor zapríčinil nepovolené prietoky do siete .
Invertor je vybavený LED displejom, ktorý používateľa informuje o stave, v akom sa invertor aktuálne nachádza.
- Indikácia ohrevu vody z FV panelov
- Indikácia ohrevu vody zo siete 230 V (AC)
- Teplota vody (PV, AC) aktuálna a nastavená
- PV výkon
- PV napätie
- Indikácia prevádzky
- Indikácia chybového stavu
Technické parametre :
- Vstupné napätie (DC): 160–350 V
- Vstupné napätie (AC): 230 V
- Výstupné napätie (AC): 0–260 V
- Maximálny výkon: 4000 W
- vstupný prúd z PV: max. 20 A
- výstupný prúd AC: max. 20 A
- Typ záťaže: odporová s bimetalovým termostatom (nie je vhodný pre elektronikou riadené termostaty!)
- Hodnota odporovej záťaže nesmie byť nižšia ako 13 ohmov
- Funkcia MPPT: áno
- Pripojenie FV panelov: sériovo alebo sériovo paralelné
- Prioritný vstup: FV panely
- Záložný vstup: sieťový 230 V AC
- Pracovná teplota: -25 až + 55 °C
- Účinnosť: > 99 %
- Dĺžka teplotného senzora: 3 m
- Chladenie: pasívne
- Ochrana proti skratu na vstupe
- Ochrana proti prehriatiu
- Vstupné pripojenie FV panelov: MC4 konektory
- Vstupné pripojenie 230 V AC: skrutkovacia svorka
- Výstupné pripojenie 230 V AC: skrutkovacia svorka
- Materiál: hliník + kov
Súčasťou balenia je teplotný snímač (3 m).
ZÁKLADNÁ ŠPECIFIKÁCIA
Max.výkon: 4 kW
Vstupné napätie: DC 160–350 V alebo AC 230 V
Výstupné napätie: AC 0–260 V
Stupeň krytia: IP65
Rozmery: 255 × 201 × 95 mm
Hmotnosť: 3 kg
