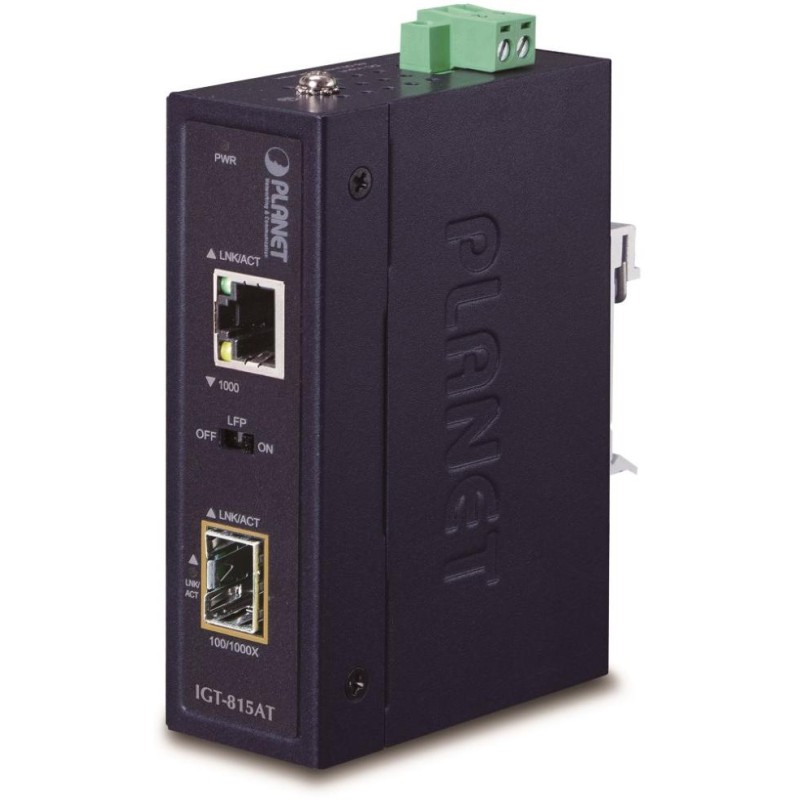

PLANET IGT-815AT
Industriekonverter für den einfachen Übergang zwischen metallischen und optischen Leitungen ( 100/1000Base-X zu 10/100/1000Base-T ). Der Konverter ist für industrielle und FTTH/FTTC/FTTB-Anwendungen konzipiert.
Stromversorgung im Bereich von 9-48 V DC , Schutzart IP30, Metallgehäuse, erweiterter Betriebstemperaturbereich -40 bis +75 °C.
Überspannungsschutz gegen elektrostatische Entladung (ESD) bis zu ±6 kV (±8 kV Luft). Montage auf DIN-Schiene oder an der Wand.
Industrielle Ethernet-Geräte sind für raue Betriebsbedingungen mit einem breiten Temperaturbereich und häufigen Stößen ausgelegt. Der Konverter lässt sich einfach auf einer Standard-DIN-Schiene oder direkt an der Wand montieren und ermöglicht den Einsatz bekannter Ethernet-Technologie auch in industriellen Umgebungen. Er eignet sich auch für die Installation in Außenschränken mit großen Temperaturschwankungen (typischerweise drahtlose und MAN-ISP-Anwendungen vom Typ FTTH).
GRUNDLEGENDE SPEZIFIKATIONEN
Physikalische Eigenschaften:
Anschlüsse: 1 x RJ-45 10/100/1000Base-T, 1 x SFP 1000Base-SX/LX/BX
Übertragungsunterstützung: Frame 9KB
Ausführung: Hutschiene, Wandmontage
OAM-Unterstützung: nein
Stromversorgung: 9–48 V DC-Stromversorgung, Gesamtstromverbrauch bis zu 1,98 W (Stromversorgung nicht im Lieferumfang enthalten)
Schutz: ESD Luft bis 8 kV, Kontakt bis 6 kV, Verpolungsschutz
Betriebstemperatur: -40 bis 75 °C
Abmessungen: 104 x 70 x 30 mm
Gewicht: 251 g
Kann in ein Chassis eingebaut werden: nein
Industrieimmobilien:
Das Gerät ist sturzsicher (IEC-60068-2-32) aus einer Höhe von 75 cm auf alle Aufprallteile
das Gerät ist vibrationsfest (IEC-60068-2-6)
Das Gerät ist resistent gegen Überlastung, kurzfristige Beschleunigung von 50g, langfristig 4g, (IEC-60068-2-27)
elektrische Sicherheit gemäß CE EN-60950
EMV-Elektronische Verträglichkeit (EMI):
ČSN EN 55032:2015+AC 2016 – Elektromagnetische Verträglichkeit von Multimediageräten
Anforderungen an die EMV-Störfestigkeit (EMS):
ČSN EN 55024 A1:2015 – Informationstechnische Ausrüstung
ČSN EN 55035:2017 – Elektromagnetische Verträglichkeit von Multimediageräten
ČSN EN 61000-4-2:2008 - Elektrostatische Entladung ESD
ČSN EN 61000-4-3 A2:2010 - Abgestrahlte hochfrequente elektromagnetische Felder
ČSN EN 61000-4-4:2012 – Schnelle elektrische Transienten/Bursts EFT
ČSN EN 61000-4-5:2014 - Stoß- und Überspannungsschutz
ČSN EN 61000-4-6:2013 - Störfestigkeit gegen leitungsgebundene Störungen durch Hochfrequenzfelder
ČSN EN 61000-4-8:2009 - Magnetisches Feld mit netzfrequenter Frequenz
ČSN EN 61000-4-11:2004 - Kurzzeitige Spannungseinbrüche, kurze Unterbrechungen und langsame Spannungsänderungen
