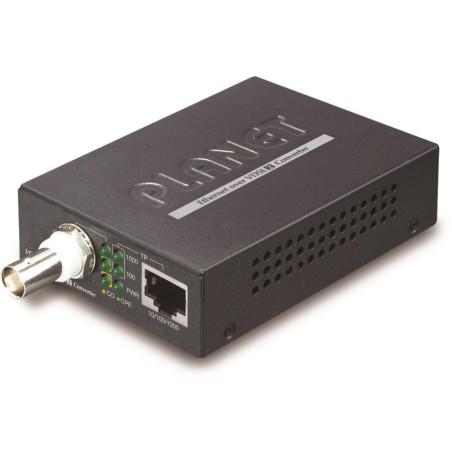

PLANET VC-232G
Ethernet über Koaxialkabel (VDSL2-Technologie). 1x LAN RJ-45, 1x VDSL2 BNC (koaxial). Transparente Brücke. G.993.2 VDSL2, G.993.5 G.Vectoring + G.INP. Stromversorgung DC 5 V/ 2 A (Netzteil im Lieferumfang enthalten).
Kapazität 200/100 Mbit/s bei 200 m. Reichweite bis zu 1,4 km. DIP-Schaltereinstellungen, optional Master (CO) / Slave (CPE).
Der Ethernet-Konverter LRE (Long Reach Ethernet) zu VDSL2 (Very-high-data-rate Digital Subscriber Line 2) ermöglicht die Datenübertragung über eine Koaxialleitung mit bis zu 200 Mbit/s bei 200 m oder 30 Mbit/s bei einer Entfernung von bis zu 1,4 km. Die Übertragungsgeschwindigkeit hängt vom Zustand und der Qualität des verwendeten Koaxialkabels ab. Ursprüngliche Koaxialverteilungen, einschließlich Antennenverteilungen, können verwendet werden. Das Gerät ist universell als Master- (CO) / Slave-Einheit (CPE) einsetzbar, die Moduseinstellung erfolgt über einen Schalter. Das Gerät unterstützt die VDSL2-Betriebsmodi gemäß den Übertragungsprofilen „17a“ und „30a“, die Auswahl gemäß „Band Plan997“ und G.993.5 G.Vectoring & G.INP, wodurch eine symmetrische Datenübertragung mit höheren Geschwindigkeiten auch auf parallelen Leitungen ermöglicht wird.
GRUNDLEGENDE SPEZIFIKATIONEN
Häfen:
1x 10/100Base-TX, RJ-45
1x VDSL, BNC-Anschluss, Reichweite 1,4 km
Übertragungsunterstützung: bis zu 9kB (JumboFrame)
Konformität mit Standards: IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3x, IEEE 802.3p
Transparent für: IEEE 802.1Q VLAN-Tag
Standard: ITU-T: G.993.1 - VDSL, G.997.1, G.993.2 - VDSL2 (Profile 17a/30a), G.993.5 G. - Vectoring und G.INP, G.998
DIP-Schalter: CPE/CO-Auswahl, Modulationsauswahl, Auswahl der Kommunikationsgrenze, SNR-Auswahl
Stromversorgung: über externes Netzteil, 5 V/2 A (Netzteil im Lieferumfang enthalten)
Betriebstemperatur: 0 bis 50°C, Luftfeuchtigkeit <90%
Abmessungen: 97 x 70 x 26 mm
Gewicht: 185 g
Kann in Gehäusen installiert werden: MC-700, MC-1500R, MC-1500
Beispiel für Reichweiten und Geschwindigkeiten (down/up Mb/s) auf Leitungen mit RG6 und besseren Leitern:
?200 m -> 95 Mbit/s/200 Mbit/s
?400 m -> 82 Mbit/s/175 Mbit/s
?600 m -> 59 Mbit/s/151 Mbit/s
?800 m -> 37 Mbit/s/122 Mbit/s
Anwendungsbeispiele:
