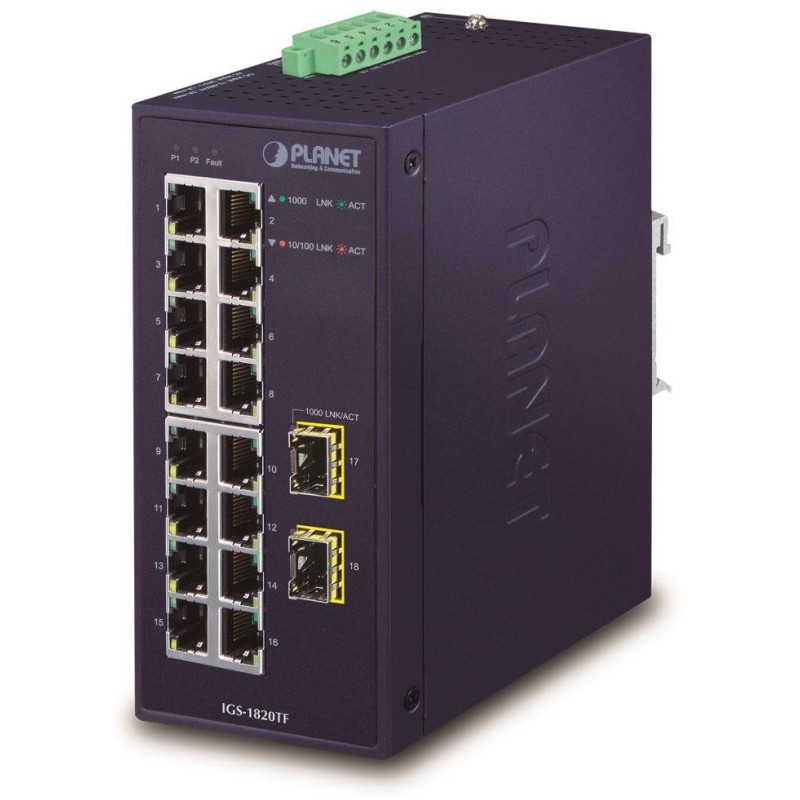

PLANET IGS-1820TF
Industrieller Switch und Konverter 16x 10/100/1000Base-T, 2x SFP 1000Base-SX/LX/BX. Energieeffizient gemäß 802.3az.
Doppelte Stromversorgung im Bereich DC 12–48 V/ AC 24 V, Schutzart IP30, Aluminiumgehäuse, Betriebstemperatur -40 °C bis +75 °C. ESD-Überspannungsschutz bis 6 kV. Montage auf DIN-Schiene oder direkt an der Wand.
Industrielle Ethernet-Switches sind für raue Betriebsbedingungen mit einem breiten Betriebstemperaturbereich, instabiler Stromversorgung und häufigen Stößen ausgelegt.
Die Switches der IGS-Serie lassen sich einfach auf einer Standard-DIN-Schiene oder direkt an der Wand montieren und ermöglichen den Einsatz bekannter Ethernet-Technologie in industriellen Umgebungen. Sie eignen sich auch für den Einbau in Außenschränken mit großen Temperaturschwankungen (typischerweise bei Wireless- und MAN-ISP-Anwendungen).
GRUNDLEGENDE SPEZIFIKATIONEN
Physikalische Eigenschaften:
Anschlüsse: 16 x RJ-45 10/100/1000BASE-T, 2 x SFP 1000BASE-SX/LX/BX
Speicher: 8k MAC-Adressen
Durchsatz: 36 Gbit/s Bus, betriebsbereit 26,79 Mpps (64B)
Übertragungsunterstützung: JumboFrame 10KB
Ausführung: Hutschiene, Wandmontage
Stromversorgung: 12–48 V DC dual mit 24 V AC, Gesamtleistungsaufnahme bis max. 15 W (Netzteil nicht im Lieferumfang enthalten)
Schutz: ESD bis zu 6KV DC
Betriebstemperatur: -40 bis 75 °C
Abmessungen: 152 x 107 x 66 mm
Gewicht: 745 g
Industrieimmobilien:
Das Gerät ist sturzsicher (IEC-60068-2-32) aus einer Höhe von 75 cm auf alle Aufprallteile
das Gerät ist vibrationsfest (IEC-60068-2-6)
Das Gerät ist resistent gegen Überlastung, kurzfristige Beschleunigung von 50g, langfristig 4g, (IEC-60068-2-27)
elektrische Sicherheit gemäß CE EN-60950
EMV-Elektronische Verträglichkeit (EMI):
ČSN EN 55032:2015+AC 2016 – Elektromagnetische Verträglichkeit von Multimediageräten
Anforderungen an die EMV-Störfestigkeit (EMS):
ČSN EN 55024 A1:2015 – Informationstechnische Ausrüstung
ČSN EN 55035:2017 – Elektromagnetische Verträglichkeit von Multimediageräten
ČSN EN 61000-4-2:2008 - Elektrostatische Entladung ESD
ČSN EN 61000-4-3 A2:2010 - Abgestrahlte hochfrequente elektromagnetische Felder
ČSN EN 61000-4-4:2012 – Schnelle elektrische Transienten/Bursts EFT
ČSN EN 61000-4-5:2014 - Stoß- und Überspannungsschutz
ČSN EN 61000-4-6:2013 - Störfestigkeit gegen leitungsgebundene Störungen durch Hochfrequenzfelder
ČSN EN 61000-4-8:2009 - Magnetisches Feld mit netzfrequenter Frequenz
ČSN EN 61000-4-11:2004 - Kurzzeitige Spannungseinbrüche, kurze Unterbrechungen und langsame Spannungsänderungen
DIN-Schienenmontageg>:
Wandmontage mit dem mitgelieferten Rahmen :
