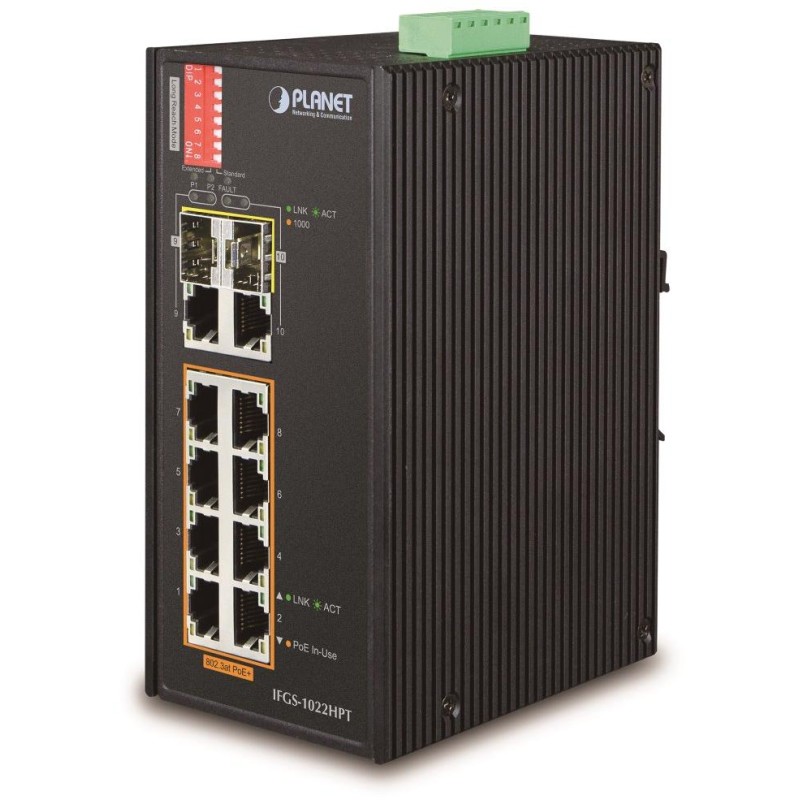

PLANET IFGS-1022HPT
Industrieller Switch und Konverter mit PoE 8 100Base-TX-Injektoren mit Gesamtleistung <240 W, 2 x SFP-Steckplätze kombiniert mit 2 x RJ-45 100/1000Base-X.
DIP-Schalter zur Aktivierung des Extend-PoE-Modus 10 Mb/s. Redundante Stromversorgung DC 48~56 V, Schutzart IP30, Aluminiumgehäuse, Betriebstemperatur -40 bis +75 °C.
Überspannungsschutz für LAN- und Stromanschlüsse bis zu 6 kV. DIN-Schienen- oder Wandmontage.
Industrielle Ethernet-Switches sind für raue Betriebsbedingungen mit einem breiten Temperaturbereich, instabiler Stromversorgung und häufigen Erschütterungen ausgelegt. Die Switches der Serie verfügen über einen erweiterten Temperaturbereich.
Die Switches der IGS-Serie lassen sich einfach auf einer Standard-DIN-Schiene oder direkt an der Wand montieren und ermöglichen den Einsatz bekannter Ethernet-Technologie in industriellen Umgebungen. Sie eignen sich auch für den Einbau in Außenschränken mit großen Temperaturschwankungen (typischerweise bei Wireless- und MAN-ISP-Anwendungen).
Als PoE-Switch ermöglicht er die direkte Stromversorgung von bis zu 8 Endgeräten gemäß dem IEEE 802.3at-Standard und ist somit ein ideales Element für Anwendungen mit reduzierten Stromversorgungsoptionen. Dank des Extend-PoE-Modus wird er durch die Möglichkeit ergänzt, entfernte IP-Geräte wie IP-Kameras in einer Entfernung von bis zu 250 m mit einer Geschwindigkeit von 10 Mbit/s mit Strom zu versorgen.
GRUNDLEGENDE SPEZIFIKATIONEN
Physikalische Eigenschaften:
Anschlüsse: 8 x RJ-45 10/100BASE-TX, 2 x RJ-45 10/100/1000BASE-T, 2 x SFP 1000BASE-SX/LX-BX
Speicher: 16k MAC-Adressen, 512 B Puffer
Durchsatz: 5,6 Gbit/s Bus, 4,1 Mpps betriebsbereit (64B)
Übertragungsunterstützung: JumboFrame 10K
IP-Protokollversion: IPv4, IPv6
Ausführung: Hutschiene, Wandmontage
Stromversorgung: redundante DC 48-56V Stromversorgung, für die volle Nutzung von PoE+ sind mindestens 51V erforderlich, Gesamtstromverbrauch bis zu 241W (Netzteil nicht im Lieferumfang enthalten)
Schutz: ESD bis 6kV, Verpolungsschutz, Stromanschluss am Klemmenblock, Platzierung auf der Bodenplatte (beeinträchtigt die Wandmontage nicht)
Betriebstemperatur: -40°C – 75°C, Luftfeuchtigkeit bis zu 95 %
Abmessungen: 161 x 107 x 72 mm
Gewicht: 1034 g
POE-Funktion:
Gesamtausgangsleistung: 240 W, IEEE 802.3af, IEEE 802.3at
Anzahl der Injektoren: 8 x bis zu 30 W
Stromversorgungstyp: Endspan
Erweiterte Funktionen:
Erweiterter Modus 10 Mb/s mit einer Reichweite von bis zu 250 m
Industrieimmobilien:
Das Gerät ist sturzsicher (IEC-60068-2-32) aus einer Höhe von 75 cm auf alle Aufprallteile
das Gerät ist vibrationsfest (IEC-60068-2-6)
Das Gerät ist resistent gegen Überlastung, kurzfristige Beschleunigung von 50g, langfristig 4g, (IEC-60068-2-27)
elektrische Sicherheit gemäß CE EN-60950
EMV-Elektronische Verträglichkeit (EMI):
ČSN EN 55032:2015+AC 2016 – Elektromagnetische Verträglichkeit von Multimediageräten
Anforderungen an die EMV-Störfestigkeit (EMS):
ČSN EN 55024 A1:2015 – Informationstechnische Ausrüstung
ČSN EN 55035:2017 – Elektromagnetische Verträglichkeit von Multimediageräten
ČSN EN 61000-4-2:2008 - Elektrostatische Entladung ESD
ČSN EN 61000-4-3 A2:2010 - Abgestrahlte hochfrequente elektromagnetische Felder
ČSN EN 61000-4-4:2012 - Schnelle elektrische Transienten/BurstEFT Impulse/Gruppen
ČSN EN 61000-4-5:2014 - Stoß- und Überspannungsschutz
ČSN EN 61000-4-6:2013 - Störfestigkeit gegen leitungsgebundene Störungen durch Hochfrequenzfelder
ČSN EN 61000-4-8:2009 - Magnetisches Feld mit netzfrequenter Frequenz
ČSN EN 61000-4-11:2004 - Kurzzeitige Spannungseinbrüche, kurze Unterbrechungen und langsame Spannungsänderungen
